Tarjeta Entrenadora Pic 40 Pines Pic18f4550 Pic16f887
en 24 meses de
IVA incluido
JELELECTRONICA
+500 Seguidores
+500 Productos
MercadoLíder Platinum
¡Uno de los mejores del sitio!
+50mil
Ventas concretadas
Brinda buena atención
Entrega sus productos a tiempo
Características del producto
Características principales
Marca | JELELECTRONICA |
|---|---|
Modelo | TEPIC40P |
Número de parte | TEPIC40P |
Otros
Tipo de encapsulado | DIP40 |
|---|---|
Tipo de montaje | THT |
Voltaje de alimentación | 5V |
Frecuencia del reloj | 20 MHz |
Arquitectura | PIC |
Temperatura de funcionamiento | 125°C |
Cantidad de entradas y salidas | 36 |
Cantidad de pines | 40 |
Memoria EEPROM | 0.26 KB |
Capacidad total del módulo de memoria RAM | 2 KB |
Memoria Flash | 32 KB |
Altura | 6 mm |
Ancho | 1.5 cm |
Largo | 5.3 cm |
Descripción

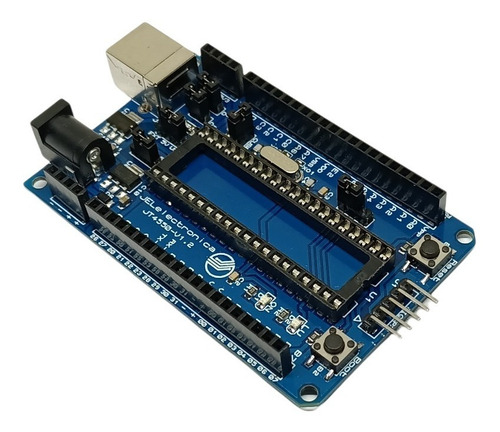

Tarjeta Entrenadora PIC 40 Pines.
La Tarjeta de Desarrollo PIC 40 Pines te permite acelerar el desarrollo de aplicaciones y prácticas basadas en microcontrolador PIC de 40 pines compatibles con el Diagrama de patillaje del PIC18F4550 o PIC16F887, ya que contiene en una sola tarjeta el sistema básico para comenzar, incluye un puerto ICSP para la programación con un programador compatible ( por ejemplo el pickit 3, pickit 4, etc), también incluye un puerto USB B para comunicación USB y para el caso de que el microcontrolador este cargado con el bootloader del ambiente de PINGUINO o del compilador PIC C, tranferir el programa de usuario.
Características:
1. Alimentación por el puerto USB o por el Jack DC con un voltaje de 6 a 12Vdc.
2. Integra un regulador de 3.3V y 5V (Alimentación por Jack).
3. Header de 2 posiciones RA4 que permite vía un jumper conectar el pin RA4 del PIC, ya sea al push Boot o al LED de usuario LU. Esto resulta útil cuando se usa con el bootloader PINGUINO para conectar el pin RA4 a LED LU, que funciona como el LED de usuario, o para conectar el pic RA4 al push boot para usarlo como push del bootloader del compilador PIC C.
5. Jumper CUSB, que permite conectar o desconectar el Capacitor C1 del pin 18 del PIC. Cuando se usa un PIC18F4550 el capacitor debe estar conectado, cuando se usa un PIC sin puerto USB se debe desconectar.
6. Jumper D+ y D-, que permiten conectar las lineas D+ y D- del puerto USB con los pines del PIC C5 y C4 respectivamente. Solo se debe conectar si se utiliza un PIC con puerto USB, ejemplo el PIC18F4550.
5. Cristal de 20 Mhz, el cual se puede desconectar de los Pines 13 y 14 del PIC, vía los jumper de soldadura XO1 y XO2, esto cuando los pines se quieran utilizar como pines de E/S y usar el cristal interno del microcontrolador.
6. Header de 2 posiciones para Fijar si el voltaje de 5V de la tarjeta se obtiene del puerto USB o del Regulador de 5V alimentado por el JACK de DC.
7. Header de 2 posiciones para fijar si el voltaje de alimentación del PIC VDD es de 3.3V o 5V.
Garantía del vendedor: 1 meses
Opiniones del producto
Calificación de características
| Relación precio-calidad | |
| Capacidad |
Opiniones destacadas
26 comentariosOfrece gran calidad en el diseño y es muy útil para proyectos y prototipos. Funciona de manera confiable incluso después de meses de uso. Además, es económica y práctica para aprender sobre el.
Calificación 4 de 5
No sirve para programar si no está booteado el pic.
Calificación 5 de 5
La tarjeta no sirve para cargar la programación, solamente es una interfaz de conexión para no manipular tanto el microcontrolador y facilitar las conexiones con los elementos de entrada y salida, si requieren un programador yo les recomiendo la máster prog.
Calificación 5 de 5
Buen producto.
Calificación 4 de 5
Buen producto.
Calificación 5 de 5
Gran calidad en el diseño, es muy útil el arreglo que tienen los pines.
