Modulo Rs485 8 In-out Digitales Compatible Con Arduino Plc

Descripción

Electronica Nextia Fenix te ofrece:

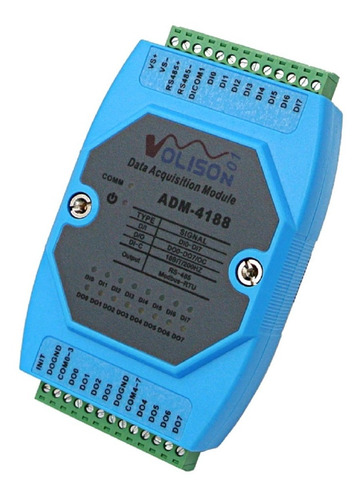

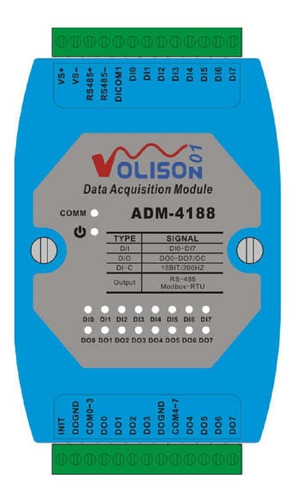

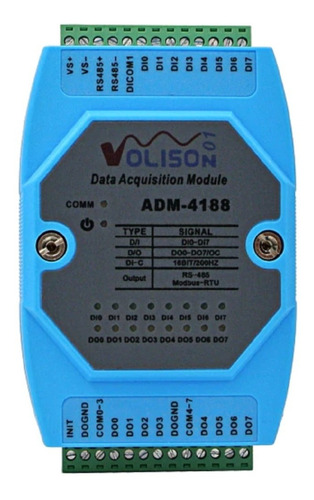

Un Modulo RS485 8 In-Out Digitales ADM-4188 compatible con Arduino, PLC y PIC

Voltaje de Alimentacion
9V-30V

Entradas Digitales
Cantidad: 8
Tipo:NPN o PNP
Voltaje: 10V-30V
Contador:16 bits(65535)
Respuesta: <200Hz

Salidas Digitales
Cantidad: 8
Voltaje: 40V max.
Tipo: NPN OC
Corriente: 150mA

Comunicacion
RS485 MODBUS RTU

Temperatura de trabajo
-20°C ~ 70°C

Humedad de trabajo
10% - 85% sin condensación

Dimensiones
107mm X 72mm X 26mm

Descripción
El módulo RS485 8 IN-OUT Digitales es un módulo que cuenta con 8 entradas y salidas digitales optoaisladas capaces de trabajar con voltajes de 10V-30V ya sea para aumentar el numero de canales digitales del que dispone nuestro sistema ya sea PLC, Arduino o microcontrolador PIC AVR (a traves de la interfaz Serial RS485) asi como otros equipos capaces de comunicarse via RS485.

El ADM-4188 es usado principalmente en el ambito industrial, para la adquisicon de señales asi como para el monitoreo y control de equipo. La comunicacion con el modulo es a traves de la interfaz RS485 la cual es compatible con el protocolo estandar MODBUS RTU y se puede conectar directamente a cualquier PLC con comunicacion RS485 o Pantallas touch DCS

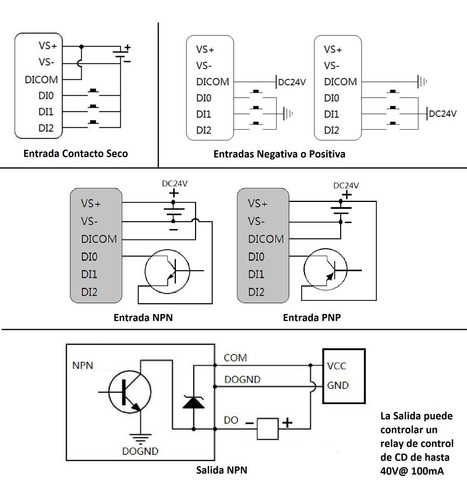

El ADM-4188 cuenta con 8 entradas digitales optoaisladas que pueden ser adaptadas para comun positivo o negativo, toleran voltajes de entrada de 10V – 30V ademas de incorpora contadores de 16 bits con un rango de respuesta menor a 200Hz. Por otra parte el módulo cuenta con 8 salidas digitales NPN de colector abierto que soportan voltajes de hasta 40V@ 150mA a una respuesta tambien menor de 200Hz .

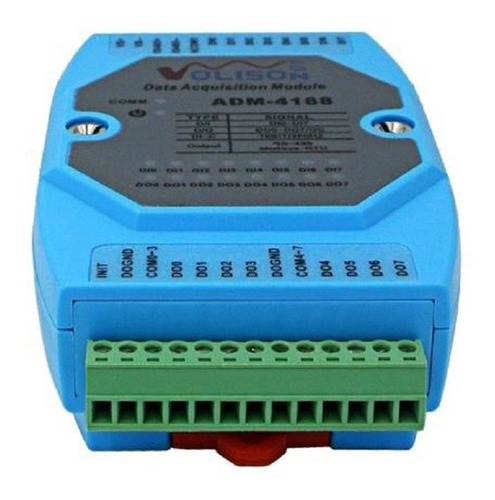

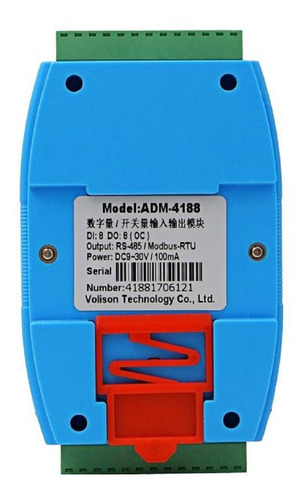

El ADM-4188 se puede fijar a los rieles DIN que son muy utilizados en el ambito industrial, este módulo es una versión mejorada de otros módulos que se venden en la red que son mas baratos pero los cuales no cuentan con aislamiento óptico y ponen en riesgo al sistema de control , además de contar con led indicadores tanto para las señales de entrada asi como las de salida.

Dentro de las principales caracteristicas del modulo tenemos:
1.- 16 Canales Digitales. 8 de entrada y 8 de Salida NPN.
2.- Entradas Digitales. 8 Entradas con comun positivo o negativo adaptables, Voltaje Bajo:0 -1V Voltaje Alto: 10V – 30V, contador de 16bit , tiempo de respuesta menor a 200Hz.
3.- Salidas Digitales. 8 Salidas digitales NPN de colector abierto, Voltaje de Carga: 40V, Corriente de Carga: 150mA
4.- Interface RS485. Protocolo MODBUS RTU, Baud Rate 1200 – 115200
5.- Software de configuración. Se cuenta con una aplicacion para Windows que se puede comunicar a traves de nuestro adaptador USB-RS485 con la tarjeta y asi configurar el modulo, pero tambien poder monitorear y manipular las entradas y salidas del módulo.
Para mas información consulte el manual de usuario asi como la aplicacion para windows (en ingles).
