Modulo Rs485 16 In-out Digitales Compatible Con Arduino Plc
en 24 meses de
IVA incluido
Conoce los tiempos y las formas de envío.
Stock disponible
MercadoLíder | +10mil
- Tienes 30 días desde que lo recibes.
- Compra ProtegidaSe abrirá en una nueva ventana, recibe el producto que esperabas o te devolvemos tu dinero.
Electrónica Nextia Fenix
MercadoLíder Platinum
¡Uno de los mejores del sitio!
+10mil
Ventas concretadas
Brinda buena atención
Entrega sus productos a tiempo
Medios de pago
Meses sin Tarjeta
Tarjetas de crédito
¡Paga en hasta 3 cuotas!
Tarjetas de débito
Efectivo
Características del producto
Características principales
Marca | Genérica |
|---|---|
Modelo | N4D3E16 |
Otros
Microcontrolador | RS485 |
|---|---|
Voltaje de funcionamiento | 24V |
Voltaje de entrada recomendado | 5V |
Voltaje de entrada límite | 5V |
Largo x Ancho x Altura | 10.7 cm x 7.2 cm x 2 cm |
Peso | 70 g |
Cantidad de pines digitales de entrada y salida | 32 |
Descripción
Electronica Nextia Fenix te ofrece:

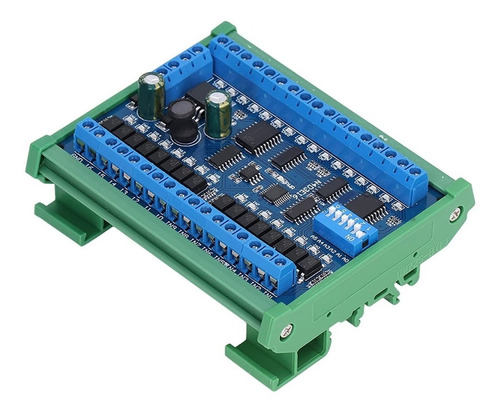

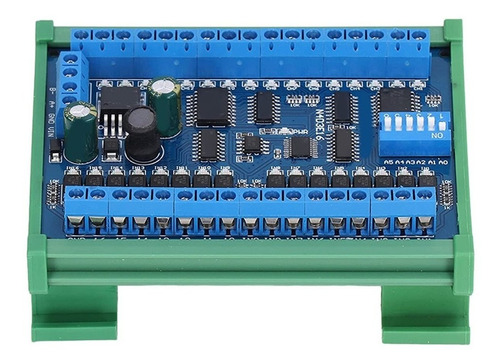

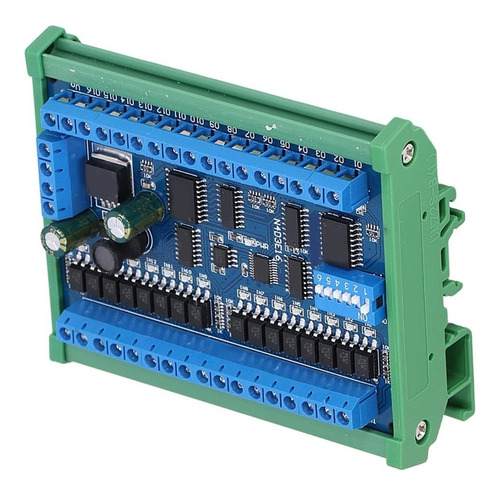

Un Modulo RS485 16 In-Out Digitales N4D3E16 compatible con Arduino, PLC y PIC
Voltaje de Alimentacion
6.5V-30V
Entradas Digitales
Cantidad: 16
Tipo:NPN
Voltaje: 10V-30V
Respuesta: <200Hz
Salidas Digitales
Cantidad: 16
Voltaje: 40V max.
Tipo: NPN OC
Corriente: 300mA
Comunicacion
RS485 MODBUS RTU
Hasta 64 Direcciones
Temperatura de trabajo
-20°C ~ 70°C
Humedad de trabajo
10% - 85% sin condensación
Dimensiones
107mm X 72mm X 20mm

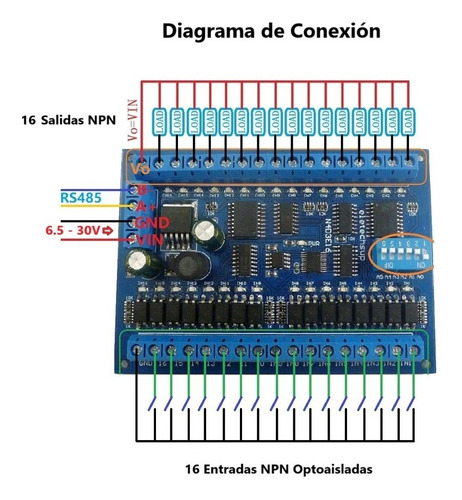

El Módulo RS485 16 in-out Digitales es un módulo que cuenta con 16 entradas y salidas digitales optoaisladas capaces de trabajar con voltajes de 6.5V – 30V ya sea para aumentar el numero de canales digitales del que dispone nuestro sistema ya sea PLC, Arduino o microcontrolador PIC AVR (a traves de la interfaz Serial RS485) asi como otros equipos capaces de comunicarse via RS485.
El N4D3E16 es usado principalmente en el ambito industrial, para la adquisicon de señales asi como para el monitoreo y control de equipo. La comunicacion con el modulo es a traves de la interfaz RS485 la cual es compatible con el protocolo estandar MODBUS RTU y se puede conectar directamente a cualquier PLC con comunicacion RS485 o Pantallas touch DCS.
El N4D3E16 cuenta con 16 entradas digitales optoaisladas que pueden ser adaptadas para comun positivo o negativo, toleran voltajes de entrada de 6.5V – 30V con un rango de respuesta menor a 200Hz. Por otra parte el módulo cuenta con 16 salidas digitales NPN basadas en el famoso CI ULN2803 que soportan voltajes de hasta 40V@ 300mA a una respuesta tambien menor de 200Hz .

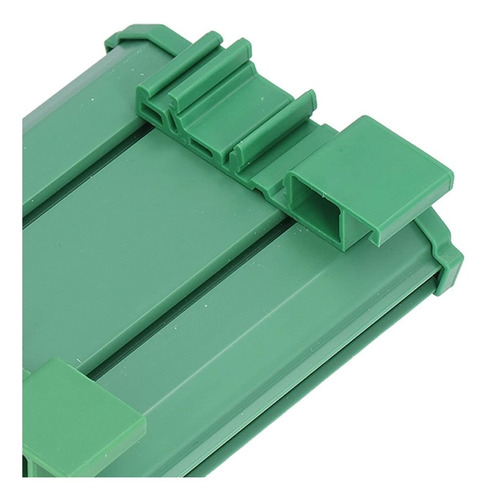

El N4D3E16 se puede fijar a los rieles DIN que son muy utilizados en el ambito industrial, este módulo es una versión mas económica de otros módulos que se venden en la red que son mas caros pero no representan una gran diferencia en cuanto a calidad que nuestro modulo.
Dentro de las principales caracteristicas del modulo tenemos:
1.- 32 Canales Digitales. 16 de entrada y 16 de Salida NPN.
2.- Entradas Digitales. 16 Entradas con comun negativo optoaisladas. Tiempo de respuesta menor a 200Hz.
3.- Salidas Digitales. 16 Salidas digitales NPN basada en CI ULN2803, Voltaje de Carga: 40V, Corriente de Carga: 300mA max
4.- Interface RS485. Protocolo MODBUS RTU, Baud Rate 2400– 19200
5.- Software de configuración. Se cuenta con una aplicacion para Windows que se puede comunicar a traves de nuestro adaptador USB-RS485 con la tarjeta y asi configurar el modulo, pero tambien poder monitorear y manipular las entradas y salidas del módulo.

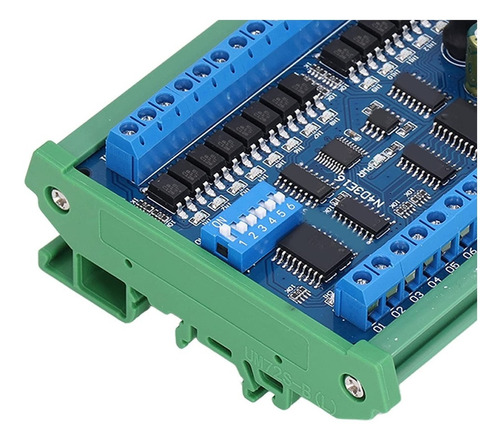

6.- Numero de Dispositivos. Hasta 64 dispositivos en la mismo bus, configurable mediante los interruptores DIPSWITCH.
