Starter Kit Nodemcu Esp32 30 Pin Devkit V1 Wifi Bluetooth

Descripción

Starter Kit ESP32 DevKit V1, con toto lo necesario para que inicies experimentación y proyectos con el equipo en forma inmediata.

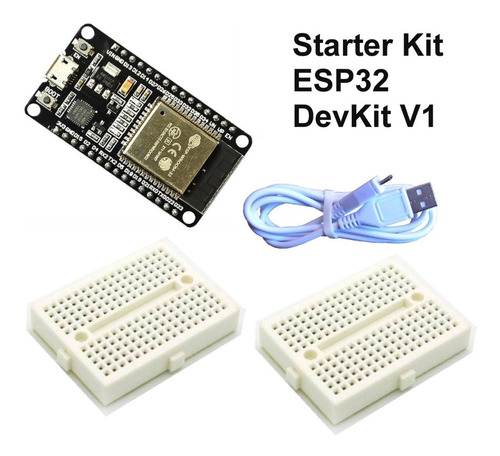

El paquete incluye:

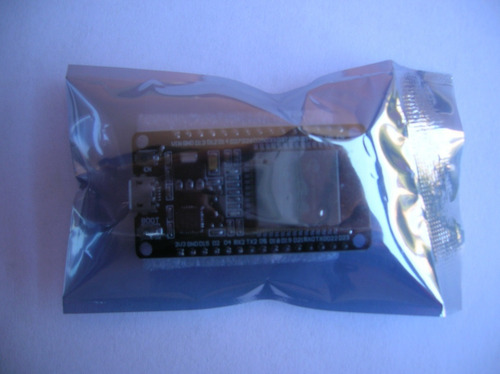

- 1 pieza NodeMCU, ESP32, DEVKIT V1. 30 pines.
- 1 cable Micro USB de 95 cms, color blanco, compatible con el módulo.

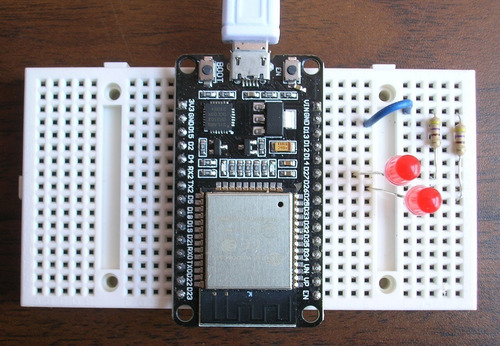

- 2 protoboards de 170 puntos, del tamaño adecuado para el ESP32.

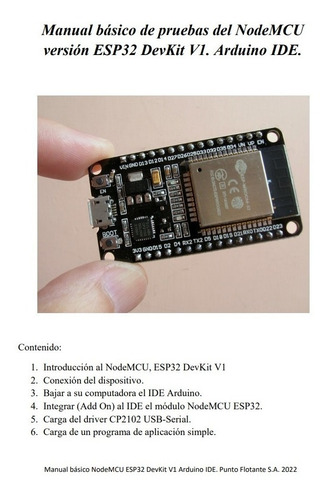

- 1 link para bajar el manual básico de instalación y pruebas del módulo ESP32 con Arduino IDE, en español.

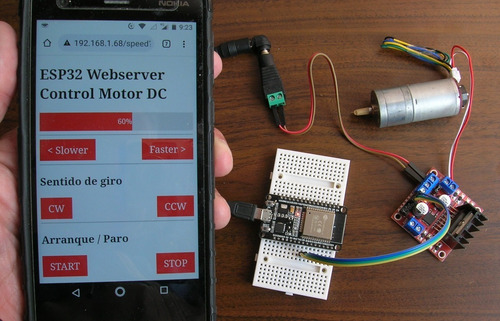

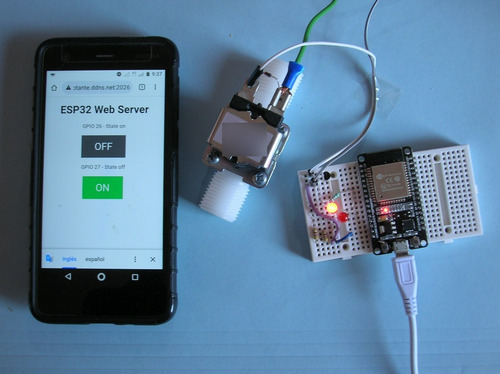

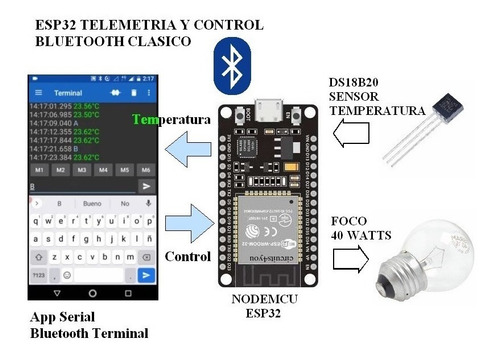

- 1 link para accesar 15 proyectos en español para el ESP32 y ESP-12E con descripción completa y videos.

Módulo NodeMCU, versión ESP32, DEVKIT V1, plataforma de conectividad Wifi con protocolo TCP-IP integrado, Bluetooth BLE, para aplicaciones de servidores Web, Internet of Things (IoT), Home Automation.

Descripción general:
El NodeMCU ESP32 es una plataforma completa de desarrollo, módulo SoC (system on chip), basado en el microcontrolador Tensílica de 32 bits, funcionando a una frecuencia de reloj de 240 Mhz, con una memoria Flash de 4MB, y 500 KB de SRAM. Tiene conectividad inalámbrica Wifi, estándar 802.11 b/g/n, y Bluetooth integrado BLE.

NodeMCU ESP32 mejora las capacidades del ESP8266, con un procesador de doble núcleo de 32 bits. Además incluye internamente una gran cantidad de periféricos para la conexión con sensores táctiles capacitivos, sensor de efecto Hall, amplificadores de bajo ruido, interfaz para tarjeta SD, Ethernet, SPI de alta velocidad, UART, I2S e I2C.

El ESP32 tiene el protocolo TCP-IP integrado, permitiendo su acceso a internet a través de un router Wifi, con el cual puede conectarse a una distancia de 3 a 5 metros en forma inalámbrica, gracias a su antena integrada al módulo.

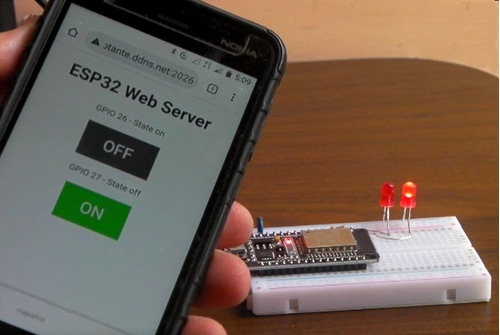

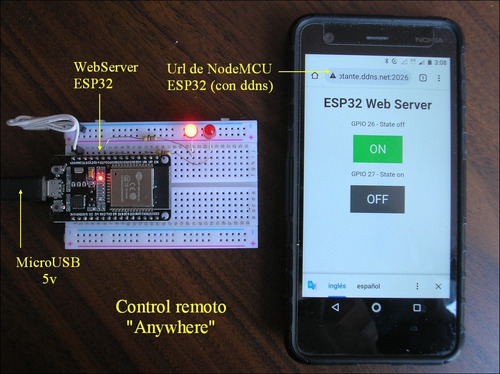

Sus aplicaciones típicas se encuentran en el llamado ‘Internet of Things’, IoT, es decir, la supervisión y el control remoto de dispositivos ya sea a través de una red local, LAN ó remotamente operando como servidores de internet (web server), para funciones de robótica y domótica.

NodeMCU ESP32 integra una interfaz USB-Serial CP2102 y, durante la fase de desarrollo de aplicaciones, puede operarse desde el puerto USB de la computadora con un cable micro USB, el cual permite la comunicación serial a una velocidad de 9600 hasta 921,600 bps, y proporciona además la alimentación de 5v al módulo.

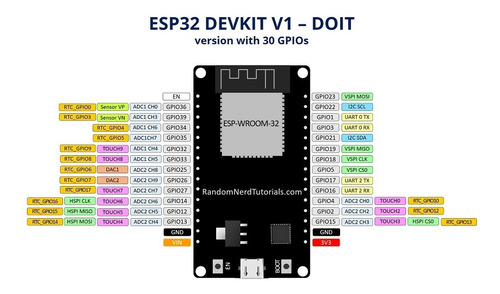

El módulo ESP32 cuenta con 30 pines, de los cuales 25 son de los llamados GPIO (General Purpose Input Output). Puede funcionar de manera totalmente autónoma como servidor web y recibir comandos remotos para operar los pines mencionados, ya sea para activar dispositivos ó enviar status de sensores digitales ó analógicos. Incluye también pines con las funciones PWM, 1wire, I2C, SPI, UART, y convertidores A/D de 12 bits.

Su voltaje de alimentación es de 5v, el cual es reducido a 3.3v por medio de un regulador on board. El consumo promedio es de 100 ma. La corriente aumenta durante la trasmisión y recepción WiFi, de tal manera que, si se alimenta con fuente externa, se recomienda una capacidad de 300 ma. También puede alimentarse directamente a través del conector micro USB.

Los lenguajes de programación más usados para NodeMCU ESP32, son Arduino y MicroPython. Ambos son de código abierto y cuentan con herramientas de desarrollo gratuitas.

Especificaciones:
• Placa: ESP32 DEVKIT V1 (Espressif)
• SoM (System on module): ESP-WROOM-32 (Espressif)
• SoC (System on chip): ESP32 (ESP32-D0WDQ6)
• Procesador: Tensilica Xtensa Dual-Core 32-bit LX6.
• Frecuencia del reloj: 160 a 240 Mhz.
• Desempeño: Hasta 600 DMIPS
• Memoria:
448 KByte ROM
520 KByte SRAM
16 KByte SRAM in RTC (Real Time Clock)
QSPI Flash/SRAM, 4 MBytes
• Número total de pines GPIO: 25
• WiFi con antena integrada: estándar 802.11 b/g/n. Velocidad de 150.0 Mbps
• Bluetooth: BLE (Bluetooth Low Energy) y Bluetooth Classic
• Interfaz USB-Serial CP2102 on board.
• Modo de funcionamiento Low Power.
• Peripheral Input/Output (25 pines GPIO)
• ADCs (Convertidores Analógico Digital) de 12 bits
• DACs (Convertidores Digital Analógico) de 8 bits
• I²C (Inter-Integrated Circuit)
• UART (Universal Asynchronous Receiver/Transmitter)
• SPI (Serial Peripheral Interface)
• I²S (Integrated Interchip Sound)
• RMII (Reduced Media-Independent Interface)
• PWM (Pulse-Width Modulation).
• Regulador de 3.3 volts on board.
• Voltaje de Alimentación (conector MicroUSB): 5v, 0.5A
• Niveles de voltaje de entradas/salidas: 3.3v
• Corriente máxima en salidas: IOH=40ma (source), IOL=28ma (sink).

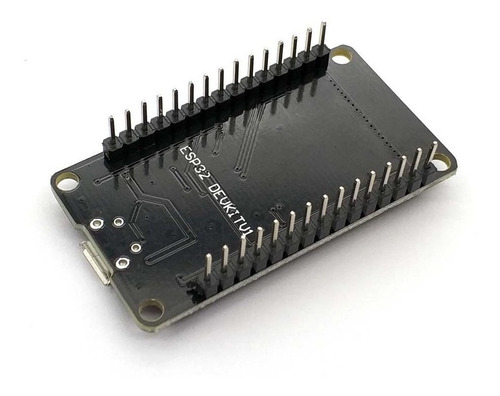

- Dimensiones: 51.5 mm x 28.3 mm x 12 mm
- Distancia entre pines: estándar 2.54 mm
- Distancia entre ambas filas de pines: 26.0 mm
- Número total de pines: 30
