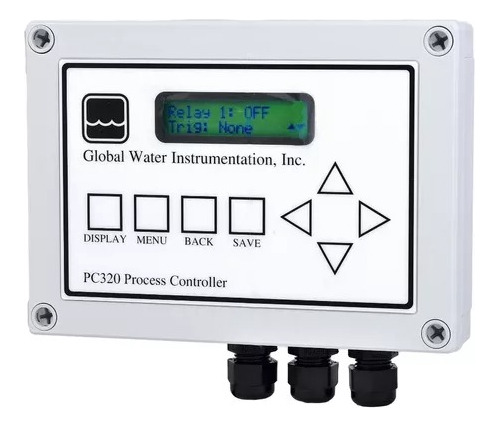

Controlador De Procesos De 1 Entrada, Pc320 Global Water

Descripción

Facturamos su compra, nuestro precio incluye IVA y envio
Incluye adaptador AC
No incluye sensores
Sensores disponibles de con salida 4-20 mA:
+ Nivel de agua tipo presión (inmersión) (3, 10 m)
+ Nivel de agua tipo ultrasonico (1, 3, 10 m)
+ pH
+ Conductividade electrica
+ Oxigeno disuelto
+ ORP
+ Turbidez
+ Velocidad del viento
+ Direccion del viento
+ Temperatura
+ Humedad relativa
+ Presión barométrica
+ Lluvia
El controlador de procesos PC320 es confiable, preciso y adecuado para medir cualquier tipo de sensores de 2 y 3 cables con salidas de 4-20 mA, 0-1 voltios y 0-5 voltios.
Sensores predefinidos (NO incluidos)
Nivel (pies, pulgadas, metros, centímetros, personalizado), temperatura (°F, °C, personalizado), pH (ph, personalizado), conductividad (uS, mS, personalizado), oxígeno disuelto (%, mbar, ppm, mg /L, personalizado), ORP (mV, personalizado), turbidez (NTU, personalizado), velocidad del viento (MPH, KPH, pies/seg., m/seg., personalizado), dirección del viento (°, personalizado), humedad (%, personalizado), radiación solar (W/m², personalizado), presión (mbar, hPa, inHg, PSI, Pa, personalizado), personalizado (personalizado)
CARACTERISTICAS
• Pantalla LCD digital
• Interfaz fácil de usar con tipos de sensores seleccionables por el usuario
• Salida analógica de 4-20 mA para grabadoras o pantallas
• Salidas de relé para alarmas, muestreo o registro de datos
• Caja resistente al agua

Los controladores de proceso PC320 vienen preprogramados para usarse con 12 tipos de sensores comunes diferentes y unidades de ingeniería seleccionables apropiadas. Además, puede programar los controladores de proceso PC320 para monitorear cualquier tipo de sensor personalizado en cualquier unidad que defina. Las unidades de ingeniería personalizadas definidas por el usuario también son programables para todos los tipos de sensores estándar del controlador de procesos. Los métodos de calibración de 2 y 3 puntos son compatibles con los controladores de proceso y se puede aplicar una ecuación polinomial de tercer orden adicional a los datos del sensor para corregir las no linealidades en la salida del sensor. El modo polinomial del controlador de procesos es útil para calcular otros parámetros basados en la lectura de un sensor no lineal, como el cálculo del caudal de agua a partir del nivel del agua.
Pantalla y salidas del controlador de procesos

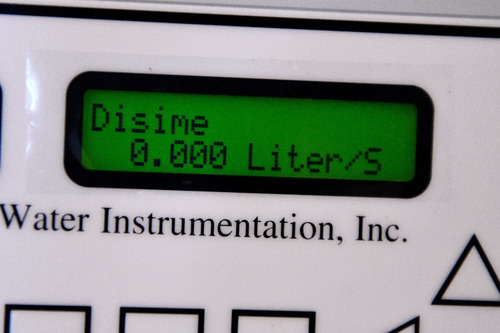

La pantalla LCD del controlador de procesos muestra qué tipo de sensor se está monitoreando, la lectura de datos promediada durante un período de tiempo programable por el usuario y las unidades de ingeniería seleccionadas. La pantalla también muestra el estado actual de encendido o apagado para cada uno de los 4 relés del controlador de procesos. Hay otros dos modos de visualización disponibles en los controladores de proceso PC320. Uno muestra las lecturas máximas y mínimas del sensor del controlador de procesos desde el último restablecimiento. Otro modo muestra el estado actual de cualquiera de los 4 relés del controlador de procesos en tiempo real, la lectura del sensor que provocó el último evento de activación y el tiempo de encendido o apagado restante en el ciclo de control. La pantalla LCD del controlador de procesos se puede retroiluminar para facilitar la visualización en todo momento y ofrece un modo de ahorro de energía para limitar el consumo de corriente en aplicaciones alimentadas por batería.
Salidas del controlador de procesos
Los controladores de proceso PC320 proporcionan cuatro relés para controlar dispositivos externos, incluidos muestreadores, alarmas, mezcladores, bombas, válvulas de control, compuertas y sistemas de telemetría. Cada uno de los relés del controlador de procesos se puede programar de forma independiente para activarse en niveles de umbral máximo y/o mínimo en uno de los cinco modos de control diferentes. El funcionamiento del relé se define estableciendo niveles de umbral de sensor superior e inferior y activando los relés cuando la lectura del sensor del controlador de procesos supera un rango normalmente definido. Los controladores de proceso proporcionan contactos de relé normalmente abiertos y normalmente cerrados. Los modos de relé del controlador de procesos incluyen un disparador único que activará un relé una sola vez durante un período de tiempo programado cuando la lectura de un sensor esté fuera de un rango normal definido. El modo de estado estacionario encenderá un relé siempre que la lectura del sensor del controlador de proceso esté fuera del rango normal. El modo cíclico encenderá y apagará continuamente un relé para tiempos de encendido y apagado definibles por el usuario mientras la lectura del sensor del controlador de proceso esté fuera del rango normal. Además, los modos de control alto y control bajo también se proporcionan a los controladores de proceso. Estos modos son utilizados por los controladores de proceso para mantener la lectura de un sensor dentro de un rango específico; por ejemplo, mantener el nivel del agua en un tanque entre dos niveles predefinidos. Un sexto modo de relé del controlador de procesos permite desactivar un relé independientemente de la configuración. También hay tiempos de retardo e histéresis programables disponibles para los controladores de proceso. La configuración de un tiempo de retardo retrasará el encendido del relé de un controlador de proceso durante ese período de tiempo cuando la lectura de un sensor cae fuera del rango normal. Esto se usa para limitar el efecto de cambiar rápidamente las lecturas del sensor y evitar que los relés del controlador de procesos reaccionen rápidamente a cambios muy pequeños cerca de un ajuste de umbral. La función de histéresis del controlador de procesos permite que el relé permanezca encendido hasta que la lectura del sensor vuelva a caer en el rango normal, más un porcentaje de histéresis definido. Esto también evita que los relés del controlador de procesos reaccionen de forma exagerada a eventos que cambian rápidamente cerca de un nivel de umbral. Se proporciona un modo de prueba para probar manualmente el funcionamiento del relé del controlador de procesos. Hay disponible una salida de 4-20 mA completamente escalable para registrar las lecturas de datos del sensor del controlador de procesos mediante dispositivos como registradores de datos, PLC, sistemas de telemetría y registradores de gráficos.
