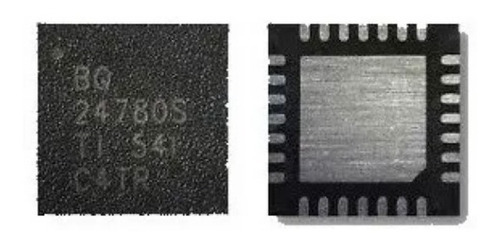

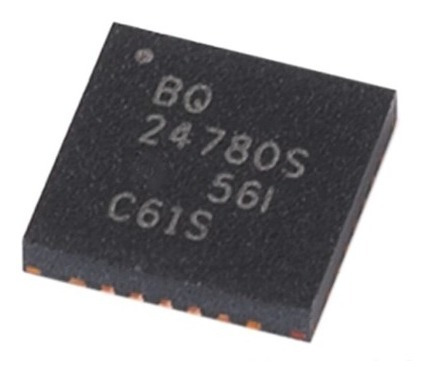

Ic De Carga Lap Bq24780s 24780

Descripción

Controlador de carga de batería de modo bq24780S de Texas Instruments
Texas Instruments bq24780S Hybrid Power Boost Mode Battery Charge Controller es un cargador de batería síncrono de alta eficiencia. Ofrece un recuento bajo de componentes para aplicaciones de carga de baterías multiquímicas con limitaciones de espacio. El dispositivo bq24780S admite el modo de aumento de potencia híbrido. Esto permite que la batería descargue energía al sistema cuando la demanda de energía del sistema es temporalmente más alta que el nivel máximo de energía del adaptador. Este dispositivo utiliza dos bombas de carga para controlar por separado los MOSFET de canal N para la selección automática de la fuente de alimentación del sistema. A través de SMBus, un microcontrolador de administración de energía del sistema programa los DAC de corriente de entrada, corriente de carga, corriente de descarga y voltaje de carga con altas precisiones de regulación. El dispositivo bq24780S de Texas Instruments monitorea la corriente del adaptador, la corriente de descarga de la batería y la energía del sistema para que un host reduzca la velocidad de la CPU o reduzca la energía del sistema cuando sea necesario. El dispositivo bq24780S carga celdas Li+ de 1, 2, 3 o 4 series.



CARACTERÍSTICAS
Controlador de carga innovador industrial con modo de aumento de potencia híbrido
El adaptador y la batería proporcionan energía al sistema juntos para el modo turbo de la CPU Intel®
Respuesta transitoria ultrarrápida de 150 µs para entrar en modo boost
Modo de aumento de potencia híbrido de 4,5 V a 24 V del sistema
Cargue un paquete de baterías de 1 a 4 celdas con un adaptador de 4,5 V a 24 V
Monitoreo de energía y corriente de alta precisión para aceleración de CPU
Perfil completo PROCHOT
Precisión del monitor de corriente de ±2 %
±5 % de precisión del monitor de energía del sistema (PMON)
Selección automática de fuente de alimentación NMOS desde adaptador o batería
ACFET encendido rápido en 100µs
Corriente de entrada programable, voltaje de carga, límite de corriente de carga y descarga
±0,4 % de voltaje de carga (paso de 16 mV)
±2% de corriente de entrada (128mA/paso)
±2% de corriente de carga (64mA/paso)
±2% corriente de descarga (512mA/paso)
Alta Integración
Función de aprendizaje de la batería
Monitor de batería presente
Indicador de modo de impulso
Compensación de bucle
diodo BTST
Funciones de seguridad mejoradas para protección contra sobretensiones, protección contra sobrecorriente, batería, inductor y protección contra cortocircuitos MOSFET
Frecuencias de conmutación de 600kHz, 800kHz y 1MHz
Control del sistema en tiempo real en el pin ILIM para limitar la corriente de carga y descarga
Adaptador de corriente de reposo de 0,65 mA en espera para Energy Star
