E6cp-ag5c Encoder Absoluto 256ppr Arduino Plc 12-24vcd

Descripción

Electrónica Nextia Fenix le ofrece:

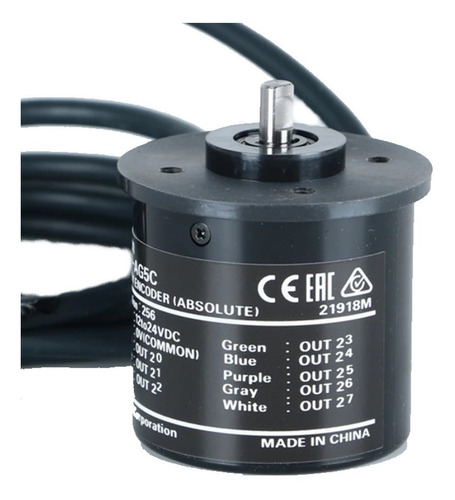

Encoder absoluto E6CP-AG5C OMRON


Voltaje de operación
12 – 24VCD

Consumo de corriente
70mA

Salida
NPN colector abierto

Lógica
Negativa

Corriente de Salida
16mA

Resolución
8 bits(gray code) 256ppr

Velocidad de respuesta
5 kHz

Flecha
8 X 15 mm

Dimensiones
50 X 50 mm

Conexiones
Rojo: Vcc
Negro: 0V
Cafe: Bit 1
Naranja: Bit 2
Amarillo: Bit 3
Verde: Bit 4
Azul: Bit 5
Purpura: Bit 6
Gris: Bit 7
Blanco: Bit 8

Descripción
El E6CP-AG5C, es un encoder absoluto óptico, los encoders absolutos están constituidos por un disco transparente que tiene un ranurado siguiendo un patrón en el caso de este encoder es codigo gray.
El disco ranurado en combinación con un lector óptico nos da una salida codificada la cual nos representa la posición exacta del eje en sus 360°, con ayuda de un sensor infrarrojo interno el ranurado nos da una series de señales que se traduce en un dato de la posición exacta del eje.
Los encoders absolutos son muy preciados por su exactitud y porque no necesitan ser recalibrados cuando se energizan, ya que guardan información de la posición de su eje, sin embargo llegan a ser mucho mas costosos que un encoder incremental.
El E6CP-AG5C es un encoder con un cuerpo pequeño de 50mm , cuenta con proteccion a polvo y salpicaduras de agua, la carcasa es de aluminio , ademas de poseer un eje de acero inoxidable.
Dentro de sus principales aplicaciones se encuentra la robótica , por ejemplo en el caso de los brazos robots donde se requiere saber la posición exacta del brazo en cualquiera de sus ejes, en el uso con servomotores, maquinas industriales como impresoras flexográficas, maquinas corrugadoras, en la industria del plástico, en bandas transportadoras, o en el ramo comercial como en controles de videojuegos, entre otras muchas aplicaciones mas.
Para mas información consulte la hoja de datos del fabricante.

El paquete incluye:
Un encoder absoluto E6CP-AG5C.
