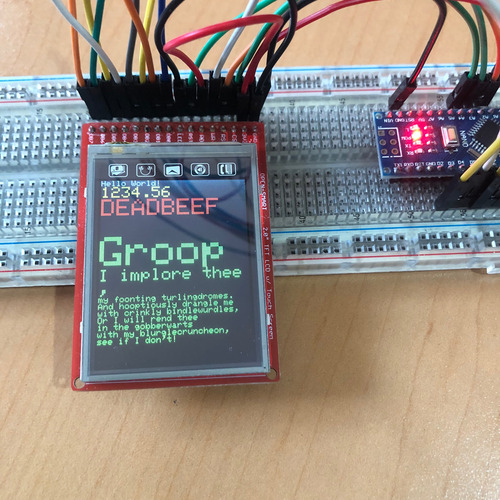

Pantalla Touch Rgb 2.0 Tft 176x220 8 Bit Bus R65103 Arduino

Descripción

---------------------- KLYCKIT ------------------------
Ingresa KLYCKIT en búsqueda ML y encuentra todas las OFERTAS

DESCRIPCION DEL PRODUCTO

Los pines de la pantalla TFT tienen una separación de 2,54mm para uso en protoboard.

Compatible con placas ARDUINO
- UNO R3
- Arduino Leonardo
- Micro
- Arduino Mega 2560 R3
- Arduino Nano
- Arduino Ethernet
- Arduino Yun R2
- Arduino Duemilanove
- Arduino Diecimila

Librerías compatibles con el driver R61503 UTFT y ADAFRUIT GFX, ejemplos uncluidos.

ESPECIFICACIONES Y CARACTERÍSTICAS

-Puede usarlo directamente para mostrar caracteres, gráficos e imágenes en formato BMP.
-Compatibilidad: debido a que el nivel lógico es de 3,3 V, es compatible con la placa de 3,3 V, necesita agregar un circuito de conversión de nivel si lo usa para Arduino UNO o MEGA.
-Biblioteca: UTFT, ADAFRUIT GFX
-Controlador IC: R61503
-Tipo de pantalla táctil: Pantalla táctil resistiva XPT2046.

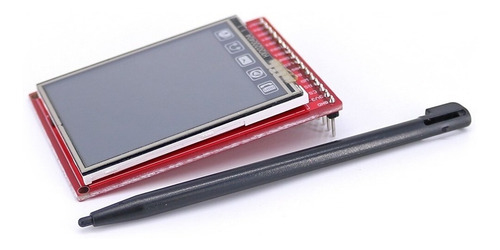

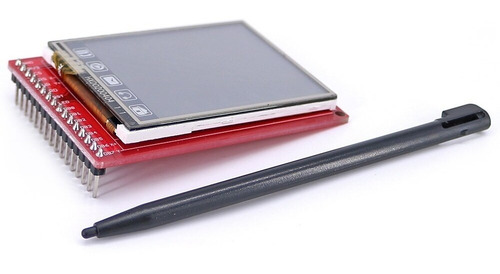

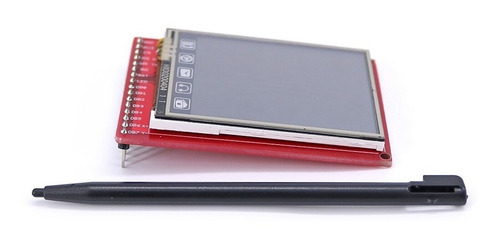

-Lápiz táctil: La longitud es de 9cm;
-Resolución: color 176X220, 16 bits (262,000)
-Tamaño de la pantalla: 2.0 pulgadas
-Voltaje de funcionamiento: 3.3 V;
-Nivel lógico: 3.3 V;
-Corriente de funcionamiento: el máximo es de ma
-El pin LED se puede conectar al circuito de control de retroiluminación externo para controlar el brillo de la retroiluminación. Puedes conectarlo a GND para encender la luz de fondo todo el día.
-Muy adecuado para marco de fotos digital, osciloscopio, generador de funciones, monitor del sistema de detección

//Demo for 2.0" TFT LCD
//Demo Function: put the paper we ship to you at the bottom of the touch screen,
// and touch the screen with the pen or your finger, the monitor
// will print the number you touch.
// Touch screen library with X Y and Z (pressure) readings as well
// as oversampling to avoid 'bouncing'
// This demo code returns raw readings, public domain



#include
#include
#include

// Declare which fonts we will be using
extern uint8_t SmallFont[];
//***********************************************//
// Reconmmend you to add 5V-3.3V level converting circuit.
// The control pins for the LCD can be assigned to any digital or
// analog pins...but we'll use the analog pins as this allows us to
//----------------------------------------|

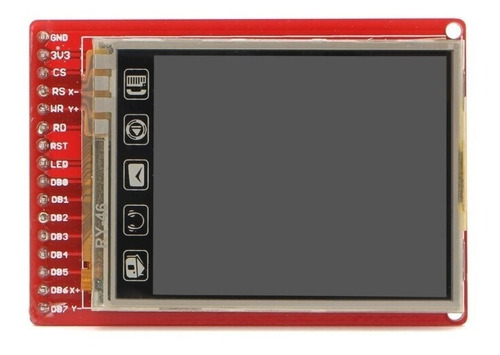

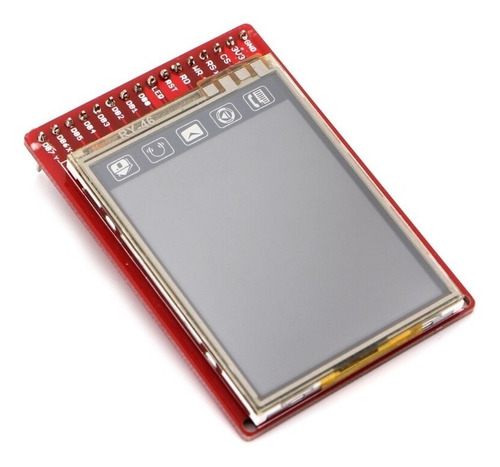

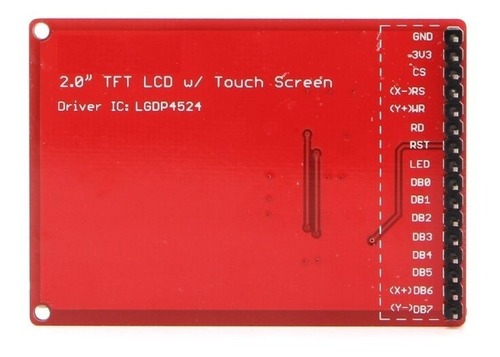

// -- Arduino UNO / Mega2560 / NANO / etc.
// GND -- GND
// 3V3 -- 3.3V
// CS -- A3
// RS -- A2
// WR -- A1
// RD -- 3.3V
// RST -- RESET
// LED -- GND
// DB0 -- 8
// DB1 -- 9
// DB2 -- 10
// DB3 -- 11
// DB4 -- 4
// DB5 -- 13
// DB6 -- 6
// DB7 -- 7

// These are the pins for the touch pannel!
#define YP A1 // must be an analog pin, use "An" notation!
#define XM A2 // must be an analog pin, use "An" notation!
#define YM 7 // can be a digital pin
#define XP 6 // can be a digital pin
#define TS_MINX 150
#define TS_MINY 150
#define TS_MAXX 850
#define TS_MAXY 880//you can debug to get the value
#define DEBUG_TS_VALUE 1

#define MINPRESSURE 10
#define MAXPRESSURE 1024

#define FRAME_WIDTH 10
#define RECT_WIDTH 100
#define RECT_HEIGHT 80

// Assign human-readable names to some common 16-bit color values:
#define BLACK 0x0000
#define BLUE 0x001F
#define RED 0xF800
#define GREEN 0x07E0
#define CYAN 0x07FF
#define MAGENTA 0xF81F
#define YELLOW 0xFFE0
#define WHITE 0xFFFF
// Remember to change the model parameter to suit your display module!

#define BOXSIZE 40
#define PENRADIUS 3
int oldcolor, currentcolor;
#define MINPRESSURE 10
#define MAXPRESSURE 2000
// For better pressure precision, we need to know the resistance
// between X+ and X- Use any multimeter to read it
// For the one we're using, its 250 ohms across the X plate
TouchScreen ts = TouchScreen(XP, YP, XM, YM, 450);

#define LCD_CS A3 // Chip Select goes to Analog 3
#define LCD_RS A2 // Command/Data goes to Analog 2
#define LCD_WR A1 // LCD Write goes to Analog 1
//#define LCD_RD A0 // LCD Read goes to Analog 0 the library not use read function

UTFT tft(R61503_8,LCD_RS,LCD_WR,LCD_CS);
void setup(void) {
Serial.begin(9600);
tft.InitLCD();
tft.setFont(SmallFont);
tft.fillScr(BLACK);
tft.fillRect(0, 0, BOXSIZE, BOXSIZE, RED);
tft.fillRect(BOXSIZE, 0, BOXSIZE, BOXSIZE, YELLOW);
tft.fillRect(BOXSIZE*2, 0, BOXSIZE, BOXSIZE, GREEN);
tft.fillRect(BOXSIZE*3,0, BOXSIZE, BOXSIZE, CYAN);
// tft.fillRect(BOXSIZE*4, 0, BOXSIZE, BOXSIZE, BLUE);
// tft.fillRect(BOXSIZE*5, 0, BOXSIZE, BOXSIZE, MAGENTA);

//erase button
tft.fillRect(BOXSIZE*4, 0, BOXSIZE, BOXSIZE, WHITE);
tft.setColor(BLACK);
tft.drawLine(BOXSIZE*4, 0,BOXSIZE*4+39,39);
tft.drawLine(BOXSIZE*4, 39,BOXSIZE*4+39,0);

tft.drawRect(0, 0, BOXSIZE, BOXSIZE, WHITE);
currentcolor = RED;

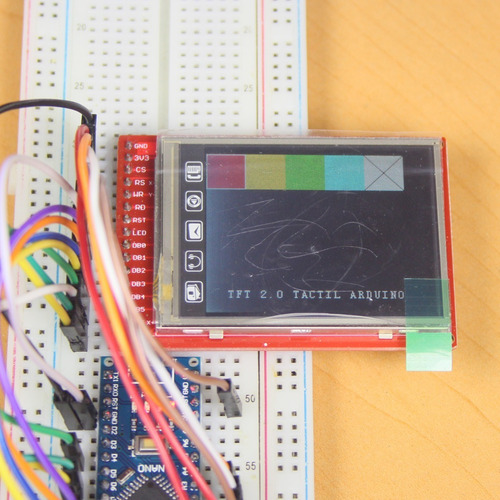

tft.print("TFT 2.0 TACTIL ARDUINO", CENTER, 150);
}
int erase = 0;
void loop(void) {
// a point object holds x y and z coordinates

TSPoint p = ts.getPoint();
pinMode(XM, OUTPUT);
pinMode(YP, OUTPUT);
// pinMode(XP, OUTPUT);
// pinMode(YM, OUTPUT);

// tft.fillRect(0, BOXSIZE, 319, 239-BOXSIZE);
// we have some minimum pressure we consider 'valid'
// pressure of 0 means no pressing!
if (p.z > MINPRESSURE && p.z < MAXPRESSURE) {

#ifdef DEBUG_TS_VALUE
Serial.print("X = "); Serial.print(p.x);
Serial.print("\tY = "); Serial.print(p.y);
Serial.print("\tPressure = "); Serial.println(p.z);
#endif
if (p.y < (TS_MINY-5)) {
Serial.println("erase");
tft.setColor(BLACK);
for(uint8_t i = 0;i < 136;i ++){
tft.drawHLine(0,40+i,220);

}
for(int16_t i = 0;i < 220;i ++){
tft.drawVLine(i,40,176);

}
return;
}
//tft.fillScr(BLACK);
int16_t temp = p.y;
p.y = map(p.x, TS_MINX, TS_MAXX, 176,0);
p.x = map(temp, TS_MINY, TS_MAXY,220,0);

if (p.y < BOXSIZE) {
oldcolor = currentcolor;

if (p.x < BOXSIZE) {
currentcolor = RED;

tft.drawRect(0, 0, BOXSIZE, BOXSIZE,WHITE);

} else if (p.x < BOXSIZE*2) {
currentcolor = YELLOW;
tft.drawRect(BOXSIZE, 0, BOXSIZE, BOXSIZE, WHITE);
} else if (p.x < BOXSIZE*3) {
currentcolor = GREEN;
tft.drawRect(BOXSIZE*2, 0, BOXSIZE, BOXSIZE, WHITE);
} else if (p.x < BOXSIZE*4) {
currentcolor = CYAN;
tft.drawRect(BOXSIZE*3, 0, BOXSIZE, BOXSIZE, WHITE);
}/* else if (p.x < BOXSIZE*5) {
currentcolor = BLUE;
tft.drawRect(BOXSIZE*4, 0, BOXSIZE, BOXSIZE, WHITE);
} else if (p.x < BOXSIZE*6) {
currentcolor = MAGENTA;
tft.drawRect(BOXSIZE*5, 0, BOXSIZE, BOXSIZE, WHITE);
}*/
else if (p.x < BOXSIZE*5) {
Serial.println("erase");
tft.setColor(BLACK);
for(uint8_t i = 0;i < 136;i ++){
tft.drawHLine(0,40+i,220);

}
for(int16_t i = 0;i < 220;i ++){
tft.drawVLine(i,40,136);

}
return;
}


if (oldcolor != currentcolor) {
if (oldcolor == RED) tft.fillRect(0, 0, BOXSIZE, BOXSIZE, RED);
if (oldcolor == YELLOW) tft.fillRect(BOXSIZE, 0, BOXSIZE, BOXSIZE, YELLOW);
if (oldcolor == GREEN) tft.fillRect(BOXSIZE*2, 0, BOXSIZE, BOXSIZE, GREEN);
if (oldcolor == CYAN) tft.fillRect(BOXSIZE*3, 0, BOXSIZE, BOXSIZE, CYAN);
if (oldcolor == BLUE) tft.fillRect(BOXSIZE*4, 0, BOXSIZE, BOXSIZE, BLUE);
if (oldcolor == MAGENTA) tft.fillRect(BOXSIZE*5, 0, BOXSIZE, BOXSIZE, MAGENTA);
}

}
if (((p.y-PENRADIUS) > BOXSIZE) && ((p.y+PENRADIUS) < 320)) {
tft.fillCircle(p.x, p.y, PENRADIUS, currentcolor);
}




}
}
