Reloj Satelital, Modelo 1201b, Arbiter Systems

Descripción

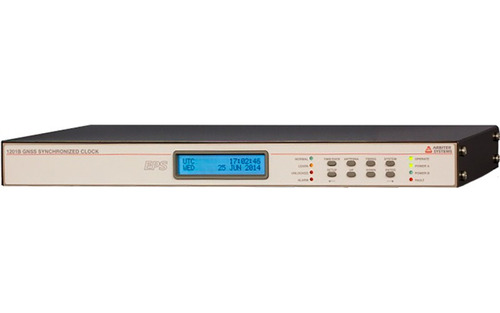

Reloj sincronizado GNSS, controlado por Sistema de Múltiples Satélites marca Arbiter Systems modelo 1201B con características mejoradas de Rendimiento y Seguridad (EPS), estilo A01-B01-C01-D00-E06-F01.

Versión del Reloj: 1201B-A01-B01-C01-D00-E06-F01. Incluye fuente de alimentación redundante y 8 salidas IRIG-B de alto manejo de carga.

El Reloj GNSS para Subestación modelo 1201B, es una fuente de sincronización controlada por un sistema de múltiples satélites (GPS/GLONASS/Galileo/BeiDou) para aplicaciones de alta precisión.

El modelo 1201B/C tiene una exactitud de 100 ns en el peor de los casos para reunir las especificaciones de un amplio rango de aplicaciones que requieren sincronización desde los relevadores hasta los sincrofasores.

Además de mejorar el funcionamiento, la nueva tecnología de Arbiter Systems llamada EPS proporciona seis niveles de seguridad seleccionables desde el nivel cero (sin seguridad) hasta el nivel cinco de seguridad (pantalla frontal, teclado y comandos tradicionales serie deshabilitados)
Características:

• 4 LEDs para monitorear el estado de la operación.
• Una pantalla de cristal líquido (LCD) de 2x20 caracteres para Ajustes y estatus.
• Un teclado con 8 teclas para configurar el equipo y consultar el estado en que se encuentra.
• Precisión de 100 ns.
• Cumple con IEEE C37.118-2011 para uso sincrofasor.
• Precisión de tiempo: UTC/USNO ±100 ns típico. Las especificaciones aplican a la salida de 1 PPS/IRIG-B/PP, cuando se reciben cuatro o más satélites, a partir de la fecha de publicación.
• Oscilador: Estándar OCXO, 1 ms/día. Opcional OCXO, 10 µs/día (no incluida).
• Exactitud de posición: 2 metros, rms.
• Rastreo de satélites: Receptor de 72 canales: L1GPS/SBAS C/A, L1GLONASS CT, (cuando estén en operación): Galileo, BeiDou.
• Configuración de Entradas y Salidas (I/O):
• Conectores: El equipo cuenta con tres bloques de contactos desprendibles de 5 mm en paralelo:
• Puerto 1: IRIG-B demodulado, 1 PPS, Entrada de pulso o evento programable, seleccionable por puente interno.
• Puerto 2: IRIG-B modulado, 1 PPS, IRIG-B demodulado, Entrada de pulso o evento programable, seleccionable por puente interno.
• Puerto 3: IRIG-B demodulado, 1 PPS, Entrada de pulso o evento programable, seleccionable por puente interno.
• Las salidas con puentes seleccionables son de 5 V CMOS en los manejadores del bus con una impedancia de 10 y 75 mA de capacidad del manejador o 4 Vpp, impedancia de la fuente de 20 (solamente IRIG-B modulado) o 1 watt de disipación de potencia para manejadores FET de drene-abierto.

Especificaciones:

Pulso Programable: Una salida de pulso programable (por medio de un puente de conexión) que puede ser la salida de una de las terminales del conector desprendible y como uno de los pines AUX OUT en cualquiera de los puertos COM. Siete modos:
• IRIG-B Demodulado (UTC/LOCAL,C37.118.1 encendido/apagado).
• Siempre de 1 a 60,000 segundos, inicia arriba del segundo.
• Cada hora a una compensación específica.
• Diariamente a una hora específica del día.
• Un disparo a una hora específica del año.
• Código lento (UTC/LCL).
• DCF-77.
• La polaridad del pulso y la duración del pulso son programables de 0.01 a 600 segundos, excepto en modo de un disparo dónde la salida es Baja previo a la hora especificada y Alta después de este ajuste de hora. Los ajustes del IRIG-B Son independientes de la señal principal IRIG-B.
• Relevador: Forma C (SPDT) a prueba de fallas, 8 A hasta 250 Vca; configurable para pérdida de bloqueo, falla, alarma, estabilizado o pulso programable
• Evento: El estándar es un canal con temporizador de evento con una resolución de 100 ns. Estas funciones pueden ser manejadas por el bit de arranque de un carácter recibido sobre un puerto serie, o una señal externa de 5 V CMOS/TTL en una de las terminales de los conectores extraíbles (seleccionable por un puente de conexión).
• Interface:
• Operador: Pantalla de cristal líquido LCD 2x20 caracteres supertwist con luz de respaldo de pantalla.
• Funciones:
• Hora y fecha.
• Estado y posición de la antena.
• Estado de la hora.
• Estado del sistema.
• Estado de los LEDs:
• Normal (Verde).
• Estabilizado (Naranja).
• Desbloqueado (Rojo).
• Alarma (Rojo).
• Operando (Verde).
Fuente A (Verde).
• Fuente B (Verde).
• Falla (Rojo).
• Teclado: 8 teclas; selecciona funciones de pantalla o menú de configuración):
• Ajustes:
• COM 1 Puerto 1 (RS-232).
• COM 2 Puerto 2 (RS-232).
• Tiempo fuera de bloqueo.
• Configuración del relevador.
• Control de luz de retroiluminación.
• Evento/desviación.
• Pulso programable.
• Retrasos en el sistema.
• Datos del tiempo del IRIG-B.
• Sistema: RS-232 de 1200 a 230400 Bauds: 7 u 8 bits de datos; 1 o 2 bits de parada; non/par/sin paridad. Conectores Macho de 9 pines subminiatura-D. Tiene interrogación (normal) y seis modos de transmisión: ASCII Estándar (IRIG-J) Pantalla amplia, estado de alarma, ASCII Extendida, datos de venta, ASCII con calidad de tiempo y código de tiempo serie configurable por el usuario.
• COM 1: RS-232(TXD, RXD, AUX IN, AUX OUT) (RS-422/485) (TXD+, TXD-).
• COM 2: RS-232 (TXD, RXD).
• Fuente de Alimentación: Ajustable a cualquier combinación de las dos fuentes de alimentación disponible ya sea en configuración simple o redundante. La selección incluye una fuente universal o una fuente de valor bajo de tensión de Corriente Directa. No se incluye opción redundante.
• Fuente Universal A01: Tensión 85 a 264 VCA, 47 a 440 Hz, 20 VA Max, o 100 a 350 VCD, 30 W Máximos. Enchufe de alimentación: block terminal enchufable de seguridad.
• Tamaño: 438 x 280 x 44 mm (17.75 x 11 x 1.75”), 1 Unidad de montaje en rack o tablero de 19 pulgadas de ancho; de 280 mm de profundidad FMS, montaje para rack incluido, embarque de 635 x 381 x 229 mm.
• Peso: 2 kg neto y 5.5 kg incluyendo protección de embarque.
• Antena:
• Montada en un tubo roscado 3/ 4 NPT (1”).
• Conexión del cable: Tipo F.
• Temperatura: 55 C a 65 C.
• Tamaño: 80 mm de diámetro por 84 mm.
• Peso: 170 gramos (6.0 onzas).
• Cable de Antena: Tipo RG, de 15 m (50 ft), Peso: 0.69 kg por 15 m.
• Medio Ambiente:
• Temperatura de funcionamiento típica: Temperatura: Operando 0 a + 50 C (-20 C a +70 C típico), No operando: de 40 C a 75 C.
• Humedad (Sin condensación). Compatibilidad Electromagnética EMC: Susceptibilidad radiada: pasa la prueba de radio teléfono portátil Emisiones conducidas: Fuente de poder que obedece a FCC 20780, Clase A y VDE 0871/6.78 Clase A. Capacidad de soportar sobretensiones (SWC), enchufe de alimentación: diseñado para cumplir con ANSI/IEEE C37.90-1 e IEC 61000-4.
Detalle de configuración:
•1201: Modelo.
• B: Pantalla LCD y teclado.
• A01: Alimentación estándar de 85 a 264 Vca, 100 a 350 Vcd.
• B00: Segunda fuente de alimentación, no instalada.
• C01: Oscilador de precisión 1 ms/día.
• D00: Salida de Fibra óptica no instalada.
• E06: Puerto Ehternet NTP/PTP (IEEE 1588), para monitoreo remoto con protocolo SNMP.
• F01: Relé de salida estándar 30 Vcd/250 Vca.

Esta oferta técnico – económica incluye:

1 (un) Reloj Satelital modelo 1201B, estilo: 1201B-A01-B01-C01-D00-E06-F01.
1 (un) Antena montable GNSS, cat. AS0099200.
1 (un) Cable de antena de 15 metros (50ft) RG-6, cat. CA0021315.
1 (un) Kit de montaje en rack, cat. AS0094800.

Garantía del vendedor: 1 años
