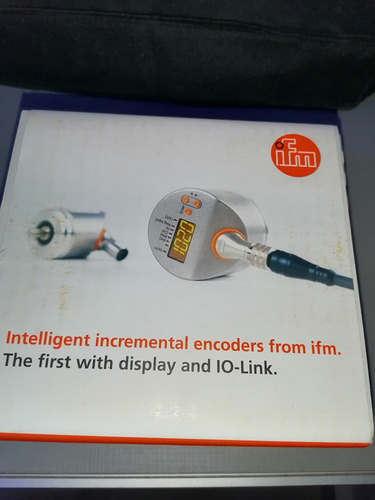

Incremental Encoder Ttl 5-30 Vdc 12000 Rpm Ifm Rup 500

Descripción

Rup 500 efector incremental encoder TTL 5-30 vdc 12000 rpm rup500
Salidas
Alimentación HTL/TTL
frecuencia de conmutación [kHZ] 1000
configuración de fábrica
Función de salida HTL (50 mA)
Proteccion contra cortocircuitos si
Desfase canal A y B [°] 90
Rango de configuración /medicion resolución / 1...10000; (parametrizable;configuración de fábrica :1024) impulsos Monitor de velocidad de rotación punto de conmutación sp [ U/ min - 9994...9999
Punto de conmutación sp [HZ]
-166,6... 166,7
Punto de desconmutacion rp [U/min]
-9999...9994
punto de desconmutacion rp [HZ]
-166,7...166,6

CONTADOR

punto de preseleccion 1...9999
Precisión /diferencias
Exactitud [°] 0,1

Sofware /programacion
Opciones de parametrizacion Encoder;
Resolución ;sentido de giro ; HTL; TTL;
Monitor de velocidad de rotación ; resolución

Interfaces

Interfaz de comunicación Io-link
Tipo de transmision Com 2
Revisión Io-link 1.1
Modo S10 sí
Tiempo minimo del ciclo de proceso [MS] 2,3

Condiciones Ambientales

Temperatura ambiente [° C ] - 40... 85
Temperatura de almacente [°C] - 40...85
Humedad relativo de aire max. [%] 95; (condensacion no permitida)
Grado de protección Ip 65; (en la parte de la carcasa: IP; en la parte de eje; IP 64)

Homologaciones /pruebas
Resistencia a choques
100 g.
Reaiatencia a las vibraciones
20 g.
MTTF [AÑOS] 218

Datos mecánicos

Peso [g] 437
Dimensiones [mm] 58/L =64
Materiales collarin : Aluminio;carcasa : acero inoxidable ;conector macho: acero inoxidable ; cubierta de la pantalla : PEI
Velocidad de rotación max. Mecanica [u/ min.] 12000
Par de apriete inicial max [NM] 1
Temperatura de referencia par de apriete [°c] 6
Material de eje
Acero inoxidable

Carga max. Axial en el extremo del eje [N] 40
Carga max. Radial en el extremo del eje [N] 60
Brida de fijación brida unión.

Indicaciones /elementos de mandoindicador
Pantalla de 10 segmentos, rojo / verde 4 oljitos parametrizables.
2 led. Amarillo
5 led. Verde

Conexión eléctrica

Io-link conector : IX M12, radial, pude usarse axialmente ;cuerpo : acero inoxidable ; longitud max,del cable :100 m; (lo-link: max. 20 m).


EQUIPO NUEVO
GARANTIZADO

Garantía del vendedor: 1 meses
