Sensor De Temperatura Para Ducto De Aire Pt1000

Descripción

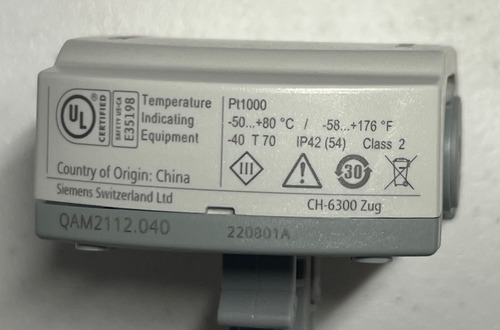

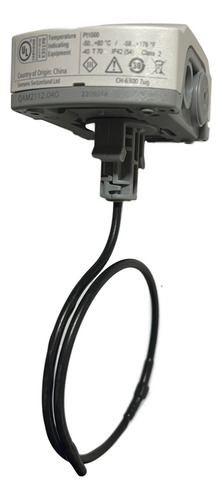

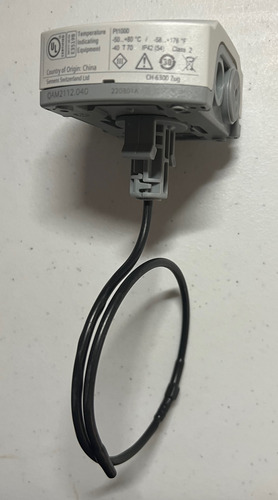

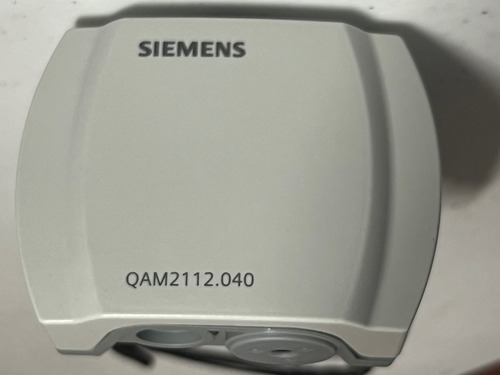

Sensor de temperatura para ducto, super exacto PT1000
durable con la calidad de Siemens

Se puede usar de las siguientes maneras
Como sonda de regulación ó limitadora de impulsión
- Después del ventilador, si éste esta montado despues del ultimo
elemento de tratamiento del aire
- Si no es asi, después del último elemento de tratamiento del aire y
a una distancia minima de 0,5 m
Como sonda en conducto de retorno
- Immediatamente después de la toma de extracción pero antes del
ventilador. Asegurarse de que el lugar de montaje sea
epresentantivo de la temperatura media del local
Como sonda de punto de rocio
- Después del separador de gotas del humectador

Procedimiento de montaje
- Montar primero la brida ver fig 1
- QAM21xx.040: Curvar a mano (nunca con herramientas) el capilar
de la sonda, de modo que cruce diagonalmente el conducto, ver fig.
3
- QAM21xx.200 y QAM21xx.600: Disponer el capilar de la sonda
sobre toda la sección del conducto a intervalos regulares, ver fig. 4
- Atención! El capilar no debe tocar las paredes del conducto
manteniendose alejado de éstas, al menos 5 cm. Los radios
minimos de curvatura son 10 mm. No estropear el aistamiento de
las sondas!
