Modulo Elevador De Voltaje Booster De Voltaje 400w 15a

Descripción

Nombre: módulo de corriente constante de impulso de 400W

Características del módulo: módulo de refuerzo no aislado (BOOST)

Voltaje de entrada: DC8.5V-50V

Corriente de entrada: 15A (MAX) Fortalezca la disipación de calor por encima de 8A

Corriente de funcionamiento en reposo: 10 mA (cuando 12 V aumenta a 20 V, cuanto mayor sea el voltaje de salida, mayor será el aumento de la corriente en reposo)

El voltaje de salida:

10-60 V continuamente ajustable (la salida predeterminada es 19 V, si necesita otros voltajes, informe al comerciante).

Salida fija de 12-80 V (adecuada para clientes de gran volumen)

Corriente de salida: 12A MAX 7A o más, fortalezca la disipación de calor (en relación con la diferencia de voltaje de entrada y salida, cuanto mayor sea la diferencia de voltaje, menor será la corriente de salida)

Rango de corriente constante: 0,2-12A

Potencia de salida: = voltaje de entrada × 10A, como: entrada 12V × = 60W, entrada 24V × = 120W, entrada 36V × = 180W, entrada 48V × = 240W

Temperatura de trabajo: -40 ~ +85 grados (fortalezca la disipación de calor cuando la temperatura ambiente sea demasiado alta)

Frecuencia de trabajo: 150 KHz

Eficiencia de conversión: 96% (la eficiencia está relacionada con la entrada, el voltaje de salida, la corriente y la diferencia de voltaje)

Protección contra sobrecorriente: Sí (si la entrada excede 1, el voltaje de salida disminuirá automáticamente, con un cierto rango de error).

Protección de conexión inversa de entrada: Ninguna (si se requiere una corriente de conexión inversa mayor, conecte un diodo en serie con el extremo de entrada)

Método de instalación: 4 orificios para tornillos de 2,5 mm

Método de cableado: salida de cableado

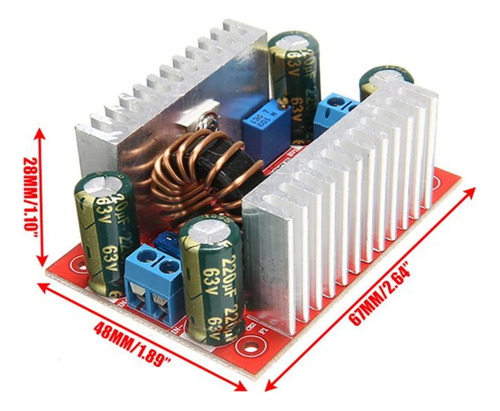

Tamaño del módulo: 67 mm de largo, 48 mm de ancho, 28 mm de alto

Peso unitario del módulo: 60 gramos

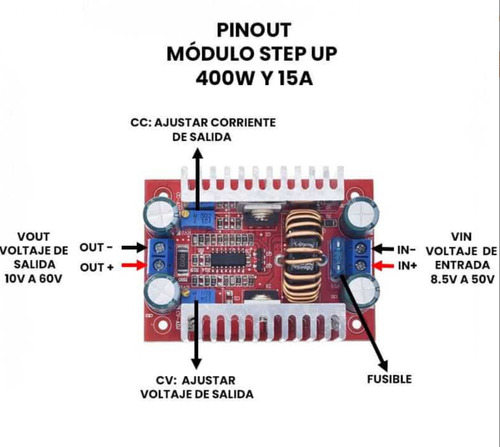

(1)Método de ajuste de voltaje/corriente de salida:

1. Ajuste el potenciómetro "CV-ADJ" para configurar el voltaje de salida al voltaje que necesita según su batería o LED. Por ejemplo, ajuste el voltaje de 10 cadenas de LED a 37 V. (En el sentido contrario a las agujas del reloj el voltaje aumenta, en el sentido de las agujas del reloj el voltaje disminuye)

2. Gire el potenciómetro "CC-ADJ" en sentido antihorario unas 30 vueltas, establezca la corriente de salida en 1, conecte el LED y ajuste el potenciómetro RV2 a la corriente que necesita. Para cargar la batería, una vez que la batería esté completamente descargada, conéctala a la salida y ajusta el RV2 a la corriente que necesites. Cuanto mayor sea la corriente de carga, menor será la corriente de carga. ) (La corriente en sentido antihorario disminuye, la corriente en sentido horario aumenta).

Recordatorio: no ajuste la corriente en forma de cortocircuito. La estructura del circuito del módulo de refuerzo no se puede ajustar en forma de cortocircuito.

(2) Ámbito de aplicación:

1. Haz tu mismo una fuente de alimentación regulada con una entrada de 12V y una salida ajustable de 12-50V.

2. Para alimentar sus dispositivos electrónicos, puede configurar el valor de salida de acuerdo con el voltaje de su sistema.

3. Como fuente de alimentación para automóvil, alimente su computadora portátil, PDA o varios productos digitales.

4. Haga un banco de energía para computadora portátil de alta potencia: equipado con una batería de litio de 12 V de gran capacidad, lo que permite que su computadora portátil se ilumine dondequiera que vaya.

5. El voltaje del panel solar es estable.

6. Cargue baterías, baterías de litio, etc.

7. Conduzca luces LED de alta potencia.

Lista de embalaje:

Módulo de potencia de 400W × 1

notas:

Las desviaciones de color están sujetas a la configuración real del sistema, se permiten diferencias menores de tamaño de 1 a 3 cm debido a la medición manual.

Rango de trabajo: voltaje de entrada CC de 8,5 V a 50 V, voltaje de salida continuamente ajustable de 10 V a 60 V, corriente de entrada máxima de 15 A, corriente de salida máxima de 12 A
La eficiencia de conversión máxima alcanza el 96% y el rendimiento es estable y confiable.

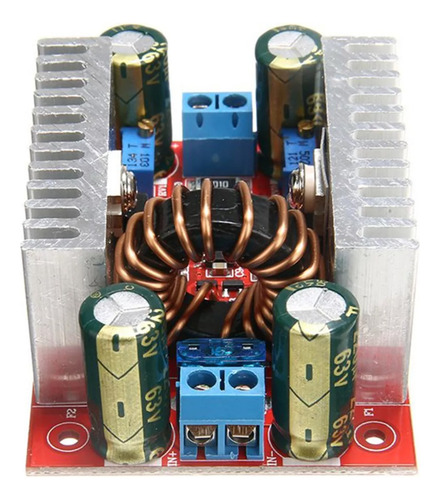

Tanto las entradas como las salidas cuentan con diseños de terminales de tornillo, lo que facilita la conexión o desconexión de cables.

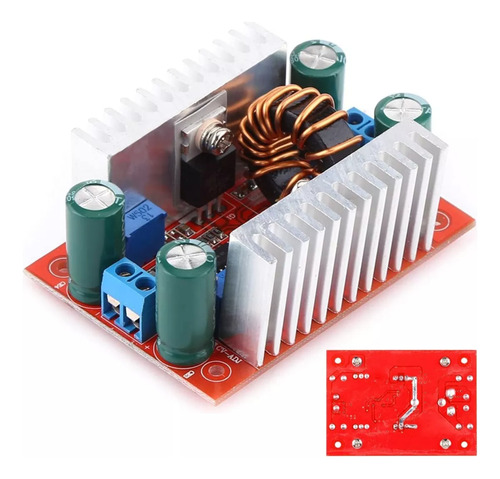

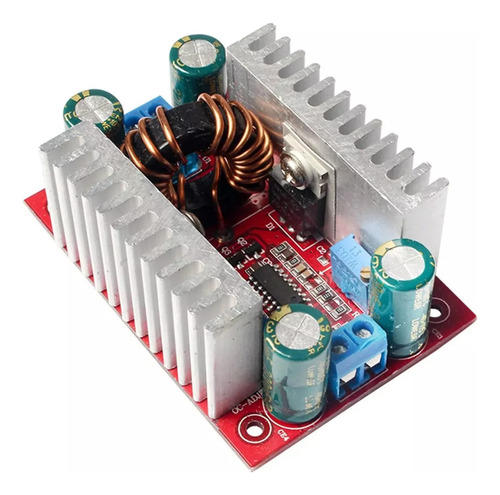

Disipación de calor más rápida: diseñado con dos disipadores de calor, el efecto de disipación de calor es mejor.
Adecuado para equipos electrónicos, productos digitales, ordenadores portátiles, etc.
