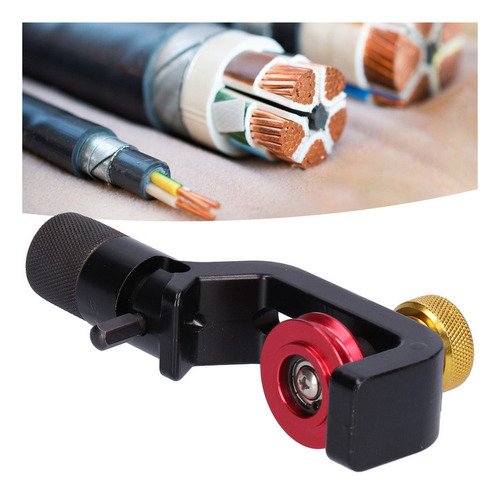

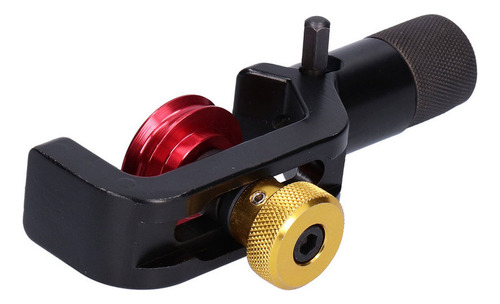

Pelador Vertical Horizontal Con Ranura Para Cables, Para

Descripción

Características
Hecho de acero de carburo de tungsteno y material de acero para herramientas, estructura de acero de aluminio anodizado, seguidor de cable en forma de tambor asegura la estabilidad del cable durante el proceso de pelado, fácil de operar en la dirección del cable La cuchilla se puede ajustar, el ángulo se puede girar 90 grados, equipado con poleas, se puede pelar a lo largo de la dirección del cable en la dirección longitudinal, la operación de la cuchilla es estable y sin esfuerzo La cuchilla está diseñada con una cuchilla precisa y ajustable, para evitar daños a la fibra óptica. El diámetro exterior de pelado es ajustable de 4mm a 10mm, la profundidad de corte es de 5.5mm. Adecuado para diferentes grosores de cables de fibra óptica. La herramienta tiene cuchillas reemplazables. La herramienta está diseñada para trabajar en una amplia gama de cables con núcleo, con cubierta o apantallados. El uso principal es cortar la cubierta exterior del cable para obtener el cable de fibra óptica interior. Se utiliza para instalar cables en equipos de redes y telecomunicaciones. La herramienta para ranurar cables tiene un mango cómodo, ergonómico y fácil de manejar.

Especificaciones del producto
Tipo de artículo: Herramienta para ranurar cables.
Especificaciones: Aprox. 4 10 mm / 0.2 0.4 pulg.

pulgada Material: acero con punta de carburo + acero para herramientas, marco de acero de aluminio anodizado Cabezal de corte
Cantidad: un cabezal
Tamaño del producto: Aprox. 131 x 40 x 26 mm/5,2 x 1,6 x 1,6 x 1 pulgadas
Profundidad de corte: inferior o igual a aprox. 5,5 mm / 0,2 pulg. en la gama de diámetros de línea del modelo, correspondiente al color del modelo
Ruedas guía: Doradas: aprox. 8 28 mm/0,2 pulg.
Dorada: aprox. 8 28,6 mm / 0,3 1,1 pulgadas
Rojo: aprox. 4 10 mm/0,2 0,4 pulg.
A. Determine la estructura del cable.
1. Los cables ópticos multifilares pueden construirse con un revestimiento interior sólido contiguo y un revestimiento exterior apantallado contiguo. Para evitar dañar la herramienta, determine primero la estructura del cable.
B. Ajuste el cabezal de corte.
1. La cuchilla de corte de la navaja tiene una función retráctil. La profundidad de la cuchilla puede ajustarse cuando se coloca el cable de muestra en la cuchilla. Hay una ranura en la parte inferior de la perilla A. Gire el tornillo para ajustar la altura de la cuchilla. Hay 10 índices en la parte inferior de la perilla. Una vuelta de ajuste de la hoja equivale a 1 mm de altura. A su vez, cada escala equivale a 0,1 mm. Cuando se ajusta la distancia entre los cabezales de corte, la cuchilla para bricolaje emitirá un sonido de bloqueo en el cable. Este sonido vivo evita que el cabezal de corte se ajuste demasiado profundo y dañe la estructura interna del cable.
C. FUNCIONAMIENTO DE LA CUCHILLA: Siga los pasos del 1 al 6 para estructuras internas y externas con resistencia relativamente alta (cortes longitudinales).
1. Afloje la tuerca de mariposa negra A y gire la cuchilla para moverla longitudinalmente (la cuchilla corta radialmente como se muestra).
2. Afloje el cable de la herramienta y ajuste el pomo amarillo B a la posición adecuada.
3. Apriete la tuerca de mariposa negra hasta que la cuchilla pueda cortar el cable longitudinalmente.
4. Tire de la herramienta para pelar el revestimiento del cable longitudinalmente. Si se utiliza para revestimiento de cable duro en la posición tendido, ajuste girando ligeramente la cuchilla para adaptarla a la dureza del cable.
5. Afloje la tuerca negra y gire la herramienta 180 grados alrededor del cable, luego vuelva a apretar la tuerca negra para realizar un segundo corte longitudinal.
6. Utilice unos alicates diagonales o un destornillador para separar y recortar el cable cortado.
7. Si necesita cortar un cable con una cubierta más resistente, detenga el paso
