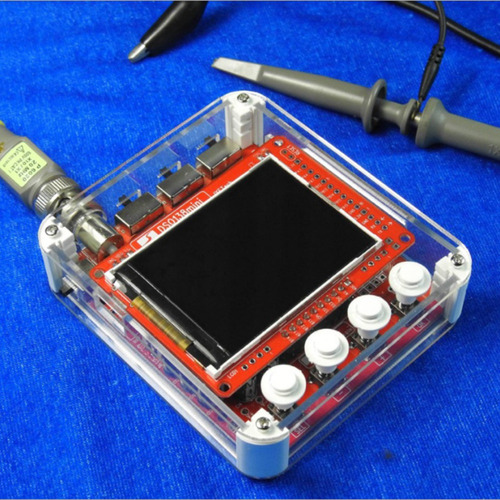

Mini Kit De Osciloscopio Digital Dso138 Para Aprender A Hace

Descripción

El DSO138mini incorpora las siguientes mejoras: 1.
Mejor estructura y menor tamaño 2. Alimentado por USB o batería. 3. Entrada de disparador externa.
4. Salida en serie de datos de forma de onda. 5. Controlador universal. El

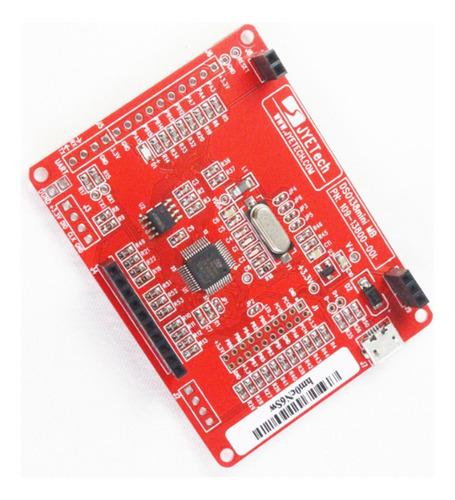

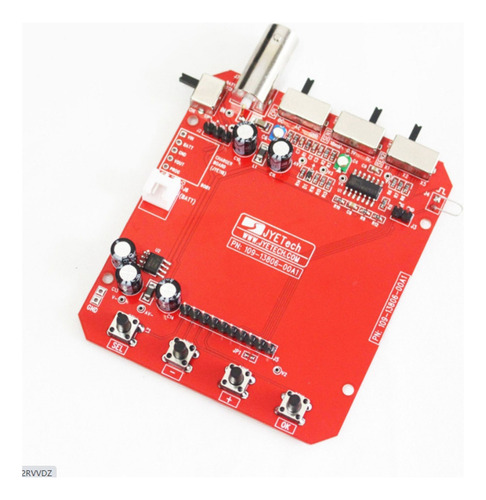

DSO138mini hace que la MCU y la LCD permanezcan en una sola placa de circuito impreso para evitar las problemáticas conexiones entre los cabezales de los pines que se utilizaban en la DSO138. Esto no solo aumenta la confiabilidad del producto, sino que también permite que la placa principal se convierta en un controlador flexible de uso universal. El

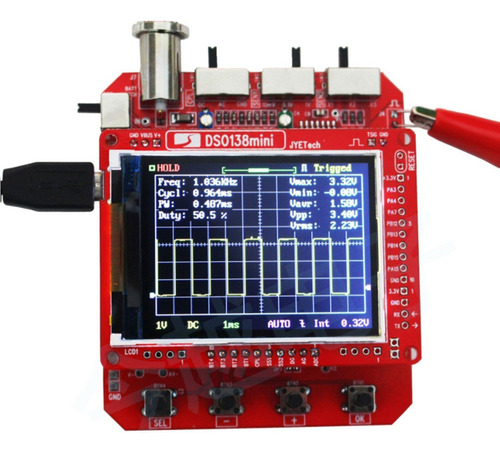

disparador del DSO138mini puede funcionar de manera confiable en configuraciones de base de tiempo de 10 y 20 dólares estadounidenses. Los datos en forma de onda se pueden emitir a través de un puerto serie y los datos se pueden mostrar fácilmente en un PC con la ayuda de otro software como Gnuplot. Esta foto muestra la misma forma de onda que se muestra en un PC con Gnuplot.

Especificación:
Características principales del DSO138
Frecuencia de muestreo: 1 Msps como máximo
Señal de prueba incorporada de 1 kHz/3,3 V
Función de congelación de forma de onda (HOLD) disponible para guardar y
recuperar forma de onda
Salida de datos de forma de onda en serie
Vertical:
número de canal: 1 ancho de banda analógico: 0 - 200 kHz Sensibilidad: 10 mV/div - 5 V/div Error de

sensibilidad: menos del 5% Resolución: 1 ancho de banda analógico: 0 - 200 kHz Sensibilidad: 10 mV/div - 5 V/div
Error de sensibilidad: menos del 5%
Resolución: 1 ancho de banda analógico: 0 - 200 kHz Sensibilidad
: 10 mV/div



- 5 V/div: 1 m ohmios Voltaje máximo de entrada: 50 Vpk Acoplamiento: AC, GND Horizontal: Real máx. Frecuencia de muestreo: 1 Msps
Base de tiempo: 10US/div - 500s/div
Longitud de registro: 1024 puntos

Disparador: disparador Modos: automático, normal,
disparador único Tipos: borde ascendente/descendente
Posición de disparo: 1/2 del tamaño del búfer
Pantalla fija: LCD TFT a color de 2,4 pulgadas con resolución de 320 x 240
Fuente de alimentación
: 3,5 V - 6 V Corriente de suministro
: 120 mA @5V Dimensiones físicas: 7 x 8 cm/2,76 x 3,15 pulgadas
Tipo
: piezas de repuesto Color
: rojo Material

: plástico Contenido:

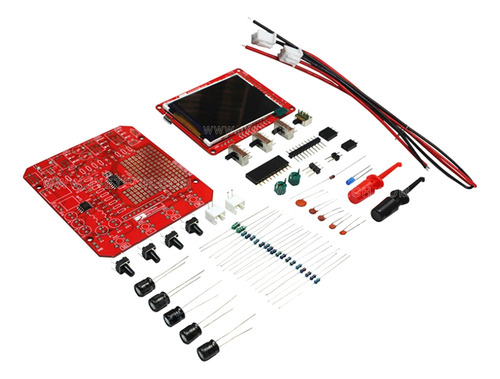

1 juego de miniosciloscopios DSO138
