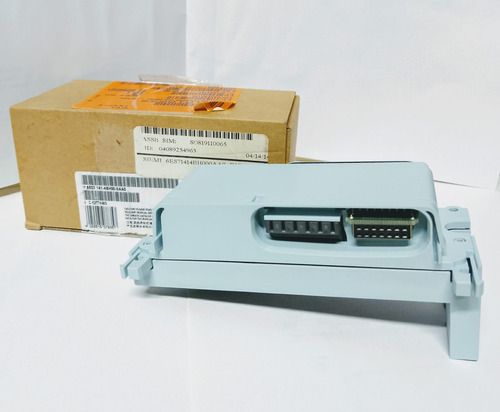

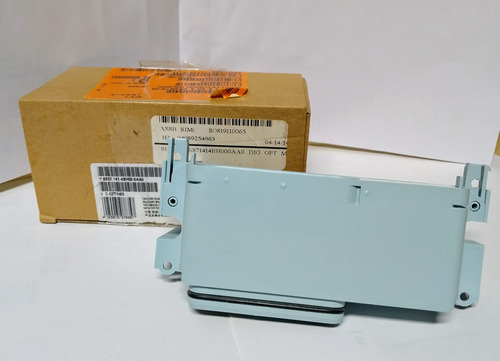

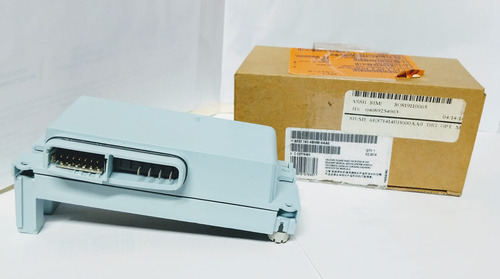

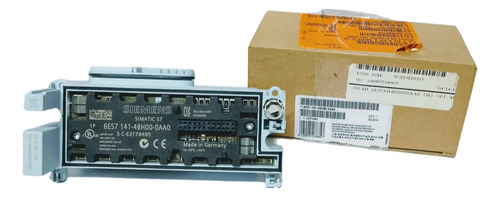

Módulo Siemens 6es7 141-4bh00-0aa0 Open Box

Descripción

Modelo: 6ES71414BH000AA0
Datos técnicos:
24V DC
General:
6ES7141-4BH00-0AA0 - Módulo electrónico
para ET 200 PRO 16 DI 24 V DC, módulo de diagnóstico
Información general
Función del producto
Modo isócrono No
Tensión de alimentación
Valor nominal (DC) 24 V
Protección de polaridad inversa Sí; Contra destrucción; salidas de fuente de alimentación del codificador aplicadas con polaridad invertida
Corriente de entrada
de la tensión de alimentación 1L +, máx. 30 mA
desde el autobús del plano posterior 3,3 V DC, máx. 20 mA
Suministro del codificador
Número de salidas 8
Protección contra cortocircuitos Sí; por módulo, electrónico
Corriente de salida
hasta 55 °C, máx. 1 A
Pérdida de energía
Pérdida de energía, tipo. 3 W
Área de direcciones
Espacio de direcciones por módulo
Espacio de direcciones por módulo, máx. 2 bytes
Entradas digitales
Número de entradas digitales 16
Curva característica de entrada de acuerdo con IEC 61131, tipo 1 Sí
Número de entradas controlables simultáneamente
todas las posiciones de montaje
hasta 55 °C, máx. 16
Voltaje de entrada
Valor nominal (CC) 24 V
para la señal "0" -3 a +5V
para la señal "1" +11 a +30V
Corriente de entrada
para la señal "1", tipo. 4 mA
Retardo de entrada (para el valor nominal del voltaje de entrada)
para entradas estándar
parametrizable No
en "0" a "1", min. 1,2 ms
en "0" a "1", máx. 4,8 ms
a "1" a "0", min. 0,7 ms
en "1" a "0", máx. 3 ms
Longitud del cable
sin blindaje, máx. 30 m
Codificador
Codificadores conectables
Sensor de 2 hilos Sí
corriente en reposo permisible (sensor de 2 hilos), máx. 1,5 mA
Interrupciones/diagnósticos/información de estado
Función de diagnóstico Sí
Alarmas
Alarma de diagnóstico Sí
Diagnósticos
Información de diagnóstico legible Sí
Cortocircuito Sí; Suministro del sensor a M; módulo por módulo
Indicación de diagnóstico LED
Error de grupo SF (rojo) Sí
Indicador de estado de entrada digital (verde) Sí; Por canal
Separación potencial
entre el bus del plano posterior y todos los demás componentes del circuito Sí
Posible separación de entradas digitales
entre los canales No
entre los canales y el bus del plano posterior Sí
Aislamiento
Aislamiento probado con 707 V DC (prueba de tipo)
Dimensiones Ancho 45 mm Altura 130 mm Profundidad 35 mm
EAN 4025515078357
UPC no se aplica
Código de mercancía85389091

Garantía del vendedor: 30 días
