Tabla Base Mini Para Raspberry Pi Compute Module 4

Descripción

1. Tabla base mini diseñada para Raspberry Pi Compute Module 4, adecuada para evaluar la raspberry pi CM4 o integrarse en productos finales.

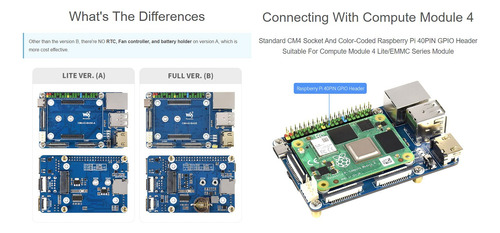

2. A diferencia de la versión B, NO hay RTC, controlador de ventilador y portapilas en la versión A, lo que la hace más rentable.
3. Zócalo estándar de Raspberry Pi CM4 y encabezado GPIO de 40 pines de Raspberry Pi codificado por colores, adecuado para el módulo Compute Module 4 Lite/EMMC.

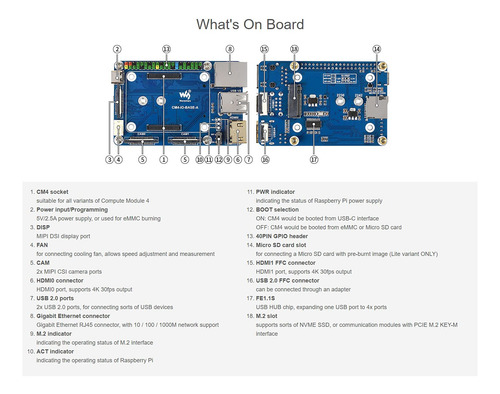

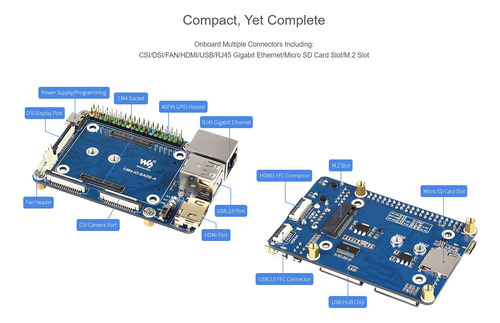

4. Conectores múltiples a bordo incluyendo: CSI/DSI/FAN/HDMI/USB/RJ45 Ethernet Gigabit/Micro SD/M.2.
5. Viene con tornillo de montaje, fácil de instalar. Al utilizar la interfaz M.2, utilice los tornillos correspondientes.

Introducción

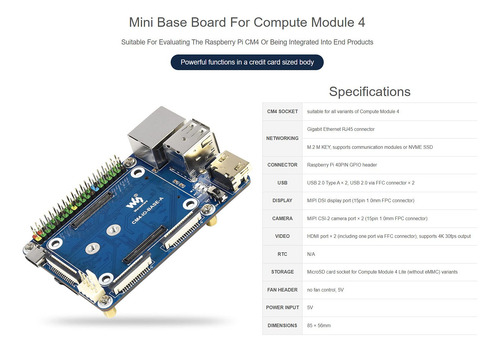

CM4-IO-BASE-A es una placa de E/S diseñada para Raspberry Pi Compute Module 4, se puede utilizar con todas las versiones de CM4, adecuada para evaluar el Raspberry Pi CM4 o integrarse en productos finales.

Precauciones de uso
1: Está prohibido desenchufar y enchufar cualquier equipo que no sea USB y HDMI cuando la energía está encendida
2: Los ventiladores FAN solo admiten ventiladores de 5V. No se admite 12V. Confirme el voltaje del ventilador antes de conectarlo. Esta versión del ventilador no tiene un controlador y no se puede ajustar en velocidad.
3: La interfaz de visualización DSI es la interfaz DSI0, y la interfaz de visualización DSI1 no está conectada.
4: La interfaz Tipo C se puede utilizar para suministro de energía o interfaz USB SLAVE para la imagen de grabación.
5: Para garantizar el suministro de energía normal de CM4, no conecte otros dispositivos al usar la interfaz Tipo C para grabar la imagen.
6: Cuando CM4 esté en uso normal, es necesario proporcionar un suministro de energía de 5V 2A para CM4. De lo contrario, pueden producirse problemas como apagado automático, reducción de frecuencia, etc.
7: Al usar la interfaz M.2, utilice los tornillos correspondientes. El uso de tornillos de otras longitudes puede provocar que el núcleo CM4 se dañe con los tornillos.
8: El módulo no tiene ninguna protección, no haga cortocircuito en el suministro de energía.
9: USB2.0 está cerrado por defecto, si necesita abrirlo, debe agregar dtoverlay dwc2, modo de dr host
10: Si desea utilizar HDMI1 solo, puede comprarlo por separado si necesita usarlo Adaptador HDMI
11: Tanto USB 3/4 como HDMI1 necesitan usarse, puede usar una placa de adaptador para conectarlo.
12: Esta placa de expansión no admite la función POE.
13: El suministro de energía de la interfaz M.2 está limitado a 1,5A, si causa problemas como ralentización de estado sólido u otro equipo, se recomienda comprar la versión B

Contenido del paquete
1. CM4-IO-BASE-A x1
2. Tornillo de montaje x1
