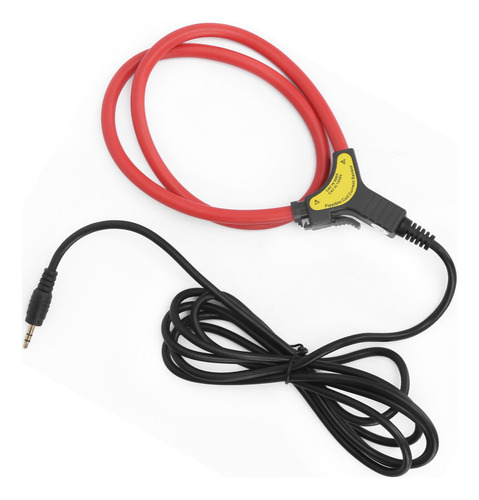

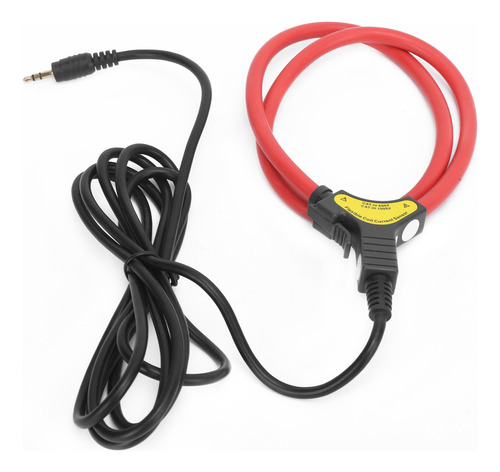

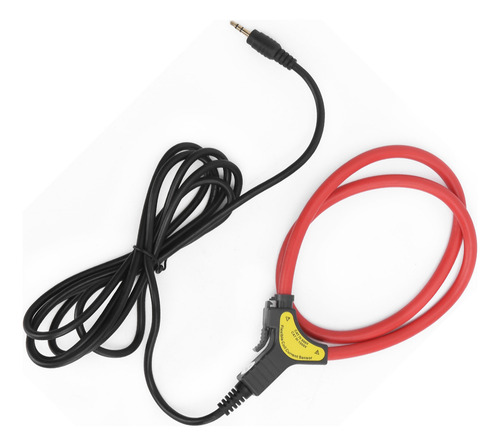

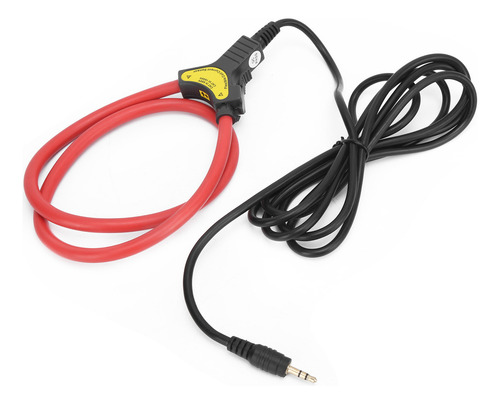

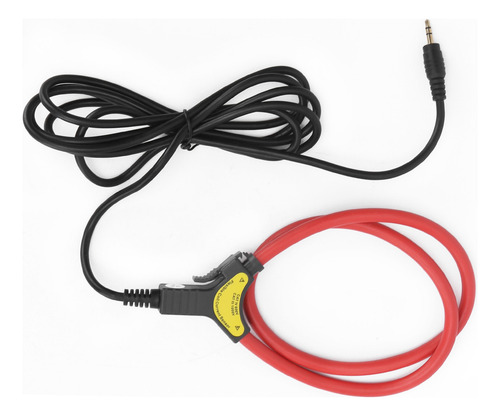

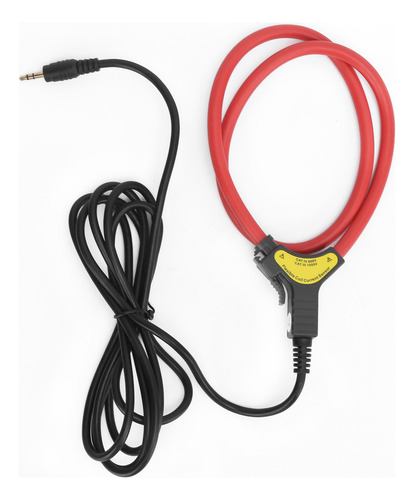

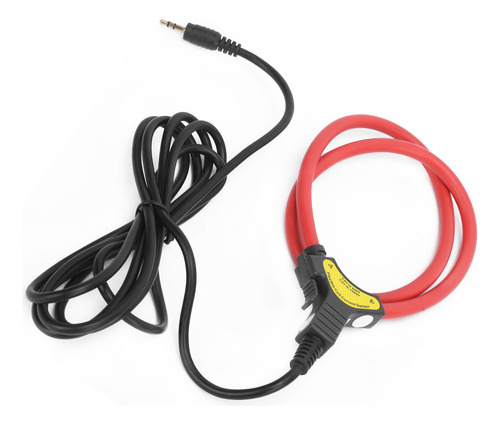

Sensor De Bobina Flexible Etcr-200fa Con Sonda De Corriente

Descripción

Sensor de corriente de bobina flexible ETCR-200FA, multifuncional, sensor de corriente de fuga de CA.

Característica:
El sensor de corriente de bobina flexible ETCR-200FA está compuesto por una bobina y un mango, y la parte de la bobina no tiene conductores metálicos expuestos, medición sin contacto, seguro y confiable. Es pequeño, liviano, de apariencia exquisita, suave y flexible, y es adecuado para entornos estrechos y lugares con cables densos. Con tecnología avanzada, es un toroide bobina idal enrollada uniformemente sobre un material no ferromagnético, sin efecto de histéresis , error de fase casi nulo, sin saturación magnética y linealidad extremadamente alta. La señal de salida es la diferenciación de la corriente en el tiempo. Al integrar la señal de voltaje de salida, la corriente de entrada se puede restaurar realmente y el rango de corriente de medición puede ser de miliamperios a decenas de miles de amperios. Se utiliza para detectar corriente de fuga de corriente alterna, corriente armónica de alto orden, corriente de onda compleja, corriente de impulso transitoria, fase, energía eléctrica, potencia, factor de potencia, etc.

Especificaciones:
tipo de artículo: bobina flexible
Material del sensor de corriente: ABS
Color: como se muestra en la imagen
Modelo:
ETCRAplicación -200FA:



función de detección de corriente alterna
Detección de corriente alterna de fuga, corriente grande, corriente armónica de alto orden, corriente de forma de onda compleja, corriente de entrada transitoria, fase, energía eléctrica, potencia, factor de potencia, etc.


Método de detección
Bobina flexible CT: La señal de salida es la diferenciación de la corriente con respecto al tiempo. Al integrar la señal de voltaje de salida, la corriente de entrada se puede restaurar realmente.


Diámetro de la bobina
: 7,5 mm.


Cantidad: proceso:
0A ~ 10000 A ~ Mayor


resolución:



clase de precisión de 10 mA
más o menos 1,0 por ciento de FS (50 Hz/60 Hz; 23 grados centígrados más o menos 2 grados centígrados, por debajo del 70 por ciento de humedad relativa, el cable está en el centro de la bobina)


Error de fase
inferior o igual a 0,1 grados (50 Hz/60 Hz); 23 grados centígrados más (o menos 2 grados centígrados)


Salida Interfaz

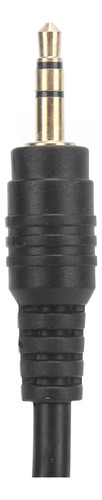

Enchufe/conector de frecuencia de audio de 3,5 mm/conector BNC


Interferencia del campo eléctrico
Sin efecto de histéresis, sin interferencia del campo eléctrico externo


Posición
del cable El cable a probar está en el centro de la bobina y el error de posición afecta a menos o igual a más o menos 0,3 por ciento FS


Frecuencia de corriente
45 Hz ~ 70 Hz (frecuencia de corriente medida) Frecuencia de


respuesta
0,1 Hz ~ 1 MHz


Tensión de línea
Prueba de línea por debajo de AC 1000 V


Temperatura de trabajo y humedad
-20 grados centígrados ~ 50 grados centígrados; por debajo del 80 por ciento de


humedad relativa Temperatura y humedad de almacenamiento
-10 grados centígrados ~ 60 grados centígrados; por debajo



del 70 por ciento de humedad relativa; rigidez dieléctrica AC 2000 V/rms (ambos extremos de la bobina después de desbloquearla y desplegarla)


Adecuado para las normas de seguridad
CAT IV 600 V, CAT III 1000 V

Lista de paquetes:
1 sensor de corriente de bobina flexible
