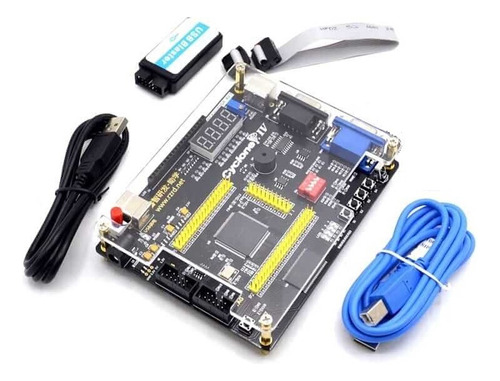

Fpga Ep4ce6 Altera Cyclone Iv Carcasa Kit Desarrollo

Descripción

FPGA Altera IV EP4CE6 es un kit de desarrollo que cuanta Placa de desarrollo Altera EP4CE6 NIOSII, cable USB y USB Blaster Jtag como programador.

1. Chip principal: ALTERA Cyclone IV EP4CE6E22C8N o EP4CE10E22C8N.
2. Configuración de memoria:
1) La placa con chip de configuración serial EPCS16N de 16 Mbit, el usuario puede descargar y depurar el código del programa a través de la interfaz JTAG o la interfaz AS.
2) La placa con SDRAM de 64 Mbit, admite el desarrollo SOPC, NIOSII.
3. El chip regulador de voltaje:
1) Utiliza un chip regulador de voltaje de 1117-3,3 V para proporcionar una salida de voltaje de 3,3 V.
2) Utiliza un chip regulador de voltaje de 1117-1,2 V para proporcionar voltaje de núcleo FPGA.
3) Utiliza un chip regulador de voltaje de 1117-2,5 V para proporcionar una salida de voltaje PLL.
4. Entrada de voltaje: CC 5 V. La placa también se puede alimentar a través de la interfaz USB.
5. Interfaz de descarga y depuración de programas:
1) Interfaz JTAG: descarga archivos .SOF, la velocidad es rápida. No se pierden datos después de un corte de energía.
2) Interfaz AS: descarga archivos .POF. No se pierden datos después de un corte de energía.
6. Interfaz de expansión: conduce a todos los pines del chip principal, espaciado de 2,54 mm.
7. Tamaño: 136 mm * 106 mm
