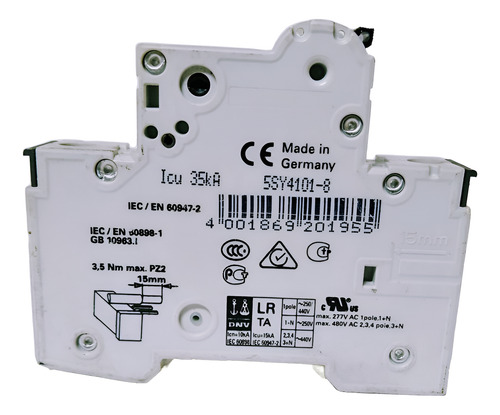

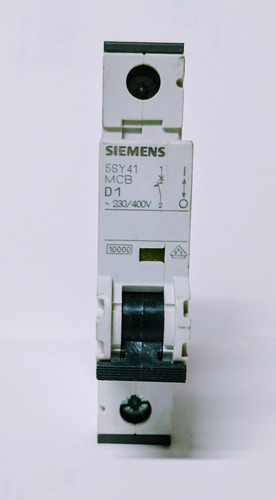

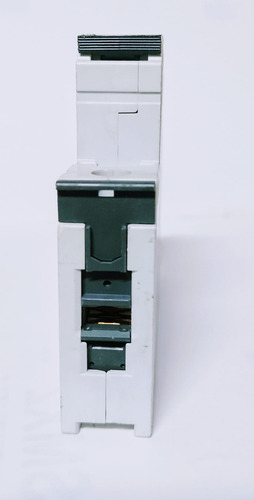

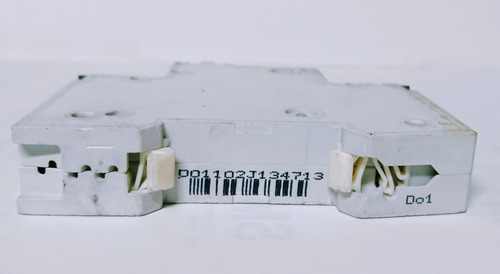

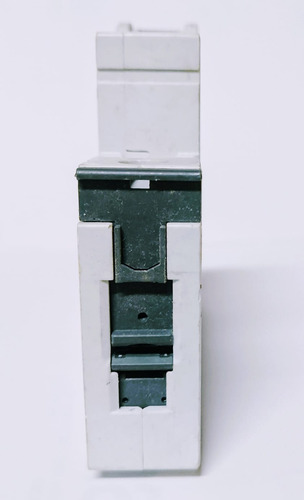

Pastilla Termomagnética Siemens 5sy4101-8 Open Box

Descripción

Datos técnicos generales
número de polos 1
tipo de los polos 1P
clase de característica de disparo D
vida útil mecánica (ciclos de maniobra) típico 10 000
categoría de sobretensión III
grado de contaminación 3
Voltaje
tipo de corriente de la tensión de empleo AC
tensión de aislamiento (Ui)
con funcionamiento monofásico con AC valor asignado 440 V
con funcionamiento polifásico con AC valor asignado 440 V
tensión de alimentación con funcionamiento monofásico con AC valor asignado 230 V
intensidad de empleo
con 40 °C valor asignado 0,95 A
con 50 °C valor asignado 0,9 A
con 55 °C valor asignado 0,88 A
con 60 °C valor asignado 0,85 A
con AC valor asignado 1 A
La tensión de alimentación
tensión de alimentación
con AC 400 V
con DC valor asignado 60 V
rango de valores de la frecuencia de la tensión de alimentación 50/60 Hz
tensión de empleo con DC valor asignado máx. 72 V
Clase de protección
grado de protección IP IP20, con conductores conectados
Capacidad de conmutación
poder de corte, corriente
con DC según IEC 60947-2 valor asignado 15 kA
según EN 60898 valor asignado 10 kA
según IEC 60947-2 valor asignado 35 kA
Disipación
pérdidas [W] con valor asignado de la intensidad con AC en estado operativo caliente por polo 1,1 W
aptitud de uso infraestructuras / industria
Detalles del producto
equipamiento del producto protección contra contactos directos Sí
componente del producto
borne combinado arriba Sí
borne combinado abajo Sí
neutro maniobrable No
propiedad del producto
propiedades de interruptor principal según EN 60204-1 Sí
libre de halógenos Sí
precintable Sí
sin silicona Sí
ampliación del producto incorporable dispositivos complementarios Sí
Función del producto
valores de ajuste intensidad de ajuste (Ii) con disparo I 13
magnitud de referencia intensidad de ajuste (Ii) con disparo I x In
Cortocircuito
poder de corte corriente de cortocircuito (Icn)
con AC según UL 1077 y CSA C22.2 n.º 235 5 kA
Conexiones
sección de conductor conectable monofilar
mín. 0,75 mm²
máx. 35 mm²
sección de conductor conectable multifilar
mín. 0,75 mm²
máx. 35 mm²
sección de conductor conectable alma flexible con preparación de los extremos de cable
mín. 0,75 mm²
máx. 25 mm²
calibre AWG como sección de conductor conectable codificada
mín. 18
máx. 4
par de apriete [lbf·in] con bornes de tornillo
mín. 22 lbf·in
máx. 31 lbf·in
par de apriete con bornes de tornillo
mín. 2,5 N·m
máx. 3,5 N·m
posición del cable de conexión a red Cualquiera
Diseño Mecánico
altura 90 mm
anchura 18 mm
profundidad 76 mm
profundidad de montaje 70 mm
número de módulos de anchura 1
tipo de fijación Sistema de fijación rápida
posición de montaje según las necesidades del usuario
peso neto 155 g
Condiciones ambientales
norma IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
resistencia a vibraciones según IEC 60068-2-6 ±1 mm para 5 a 25 Hz; 50 m/s² para 25 a 150 Hz
temperatura ambiente durante el funcionamiento
mín. -40 °C
máx. 70 °C
temperatura ambiente durante el almacenamiento
mín. -40 °C
máx. 75 °C
número de ciclos de test para ensayo ambiental según IEC 60068-2-30 6
Environmental footprint
declaración medioambiental de producto(EPD) Sí
potencial de efecto invernadero [CO2 eq] total 13,3 kg
potencial de efecto invernadero [CO2 eq] durante la fabricación 0,713 kg
potencial de efecto invernadero [CO2 eq] durante el funcionamiento 12,7 kg
potencial de efecto invernadero [CO2 eq] tras fin de la vida -0,062 kg
