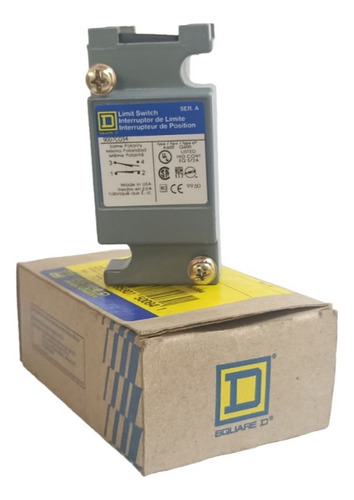

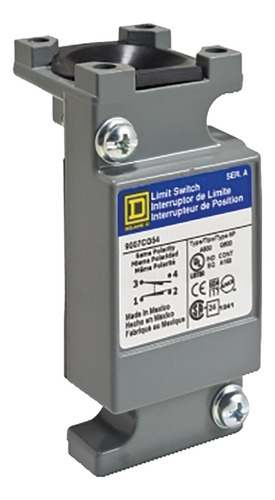

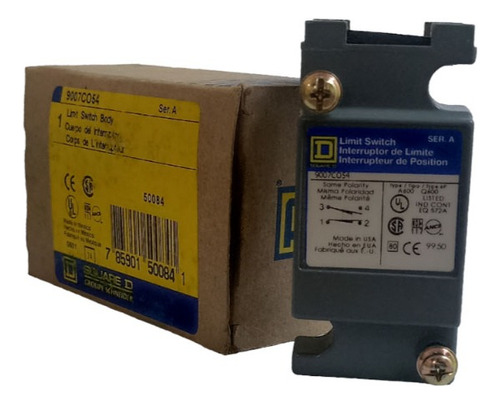

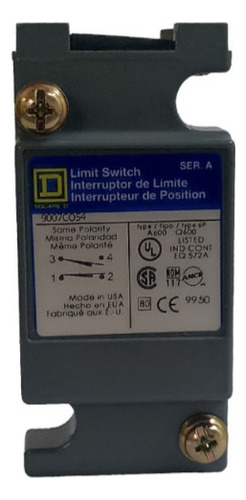

Limit Switch Plug In Unit, 9007, 600 V 10 A C

Descripción

Schneider Electric

Este producto forma parte de la gama de finales de carrera Nema, una oferta de cuerpos enchufables de final de carrera. El cuerpo enchufable es un accesorio del interruptor de límite. Dispone de 1 normalmente cerrado + 1 normalmente abierto, SPDT-DB (unipolar doble tiro, doble ruptura) forma Z, contactos de acción rápida. Es una unidad enchufable de interruptor de seguridad con una corriente nominal de funcionamiento de 1,2 A a 600 V CA, 1,5 A a 480 V CA, 3 A a 240 V CA, 6 A a 120 V CA, 0,1 A a 600 V CC, 0,27 A a 250 V CA, 0,55 A a 125V DC y corriente térmica encerrada convencional de 10A. Es un producto con clasificación IP67 y NEMA 1/2/4/6/6P/12/13. Ofrece una durabilidad mecánica de aproximadamente 10 millones de ciclos operativos y una durabilidad eléctrica de aproximadamente 1 millón de ciclos operativos. Está fabricado en zinc con acabado de pintura en polvo epoxi. Sus dimensiones son 39,37 mm (ancho) x 45,47 mm (profundidad) x 79,76 mm (alto) y pesa 0,57 kg. Este producto está certificado por UL, CSA y CE. Cumple con las normas UL 508, NEMA 250 y C22-2-14. Está asociado al componente de conexión 9007CT54. Cumpliendo con los estándares estadounidenses e internacionales, los interruptores de límite de la serie 9007 pueden soportar el impacto de la industria pesada. Esto constituye una amplia gama de interruptores de límite amañados y confiables construidos con una calidad incomparable.

PRINCIPAL
Rango de producto: 9007
Nombre de la serie: Heavy duty
Tipo de producto o componente: Unidad enchufable de interruptor de fin de carrera
Nombre abreviado del dispositivo: 9007C
Tipo de cuerpo: Plug-in estándar
Compatibilidad del producto: 9007C
Exhibición local: Sin
Número de polos: 1
Tipo y composición de los contactos: NC-NO
Operación de contacto: Acción rápida
Numero de pasos: 1
Apertura positiva: Sin
Temperatura del aire ambiente para el funcionamiento: -29...85 °C para entorno estándar
Característica ambiental: Entorno estándar

COMPLEMENTARIO
Componente de conexión asociado: 9007CT54
Cuerpo material: Zinc
Cambiar función: SPDT-DB
Forma de contacto: Forma Z
Material de contactos: Contactos de plata
[Ie] corriente operativa nominal:
1,2 A a 600 V CA, A600 conforme a la designación de clasificación NEMA
1,5 A a 480 V CA, A600 conforme a la designación de clasificación NEMA
3 A a 240 V CA, A600 conforme a la designación de clasificación NEMA
6 A a 120 V CA, A600 conforme a la designación de clasificación NEMA
0,1 A a 600 V CC, Q600 conforme a la designación de clasificación NEMA
0,27 A a 250 V CA, Q600 conforme a la designación de clasificación NEMA
0,55 A a 125 V CC, Q600 conforme a la designación de clasificación NEMA
[Ithe] corriente térmica encerrada convencional: 10 A
[Ui] tensión nominal de aislamiento:
600 V (grado de contaminación 3) de acuerdo con UL 508 para bloque de contacto
600 V de acuerdo con CSA C22.2 No 14
[Uimp] tensión soportada de impulso nominal:
2,5 kV CA 1 min conforme a CE
2,2 kV CA 1 min conforme a UL
2,64 kV CA 1 s conforme a CSA
Protección contra cortocircuitos: 10 A por fusible CC, tipo de protección: sin retardo de tiempo
Durabilidad eléctrica: 1000000 ciclos
Durabilidad mecánica: 10000000 ciclos
Descripción de terminales ISO n°1:
(1-2)NC
(3-4)NO

AMBIENTE
Resistencia a los golpes: 60 gn durante 9 ms de acuerdo con IEC 60068-2-27
Resistencia de vibración: 25 gn (f= 10...150 Hz) de acuerdo con IEC 60068-2-6
Grado de protección NEMA:
NEMA 1 conforme a Nema tipo 250
NEMA 2 conforme a Nema tipo 250
NEMA 4 conforme a Nema tipo 250
NEMA 6 conforme a Nema tipo 250
NEMA 6P conforme a Nema tipo 250
NEMA 12 conforme a Nema tipo 250
NEMA 13 conforme a Nema tipo 250
Grado de protección IP: IP67 de acuerdo con IEC 60529
Clase de protección contra descargas eléctricas: Clase 0 de acuerdo con IEC 61140
Temperatura del aire ambiente para el almacenamiento: -29...85 °C
Tratamiento protector: Capa de polvo epoxi
