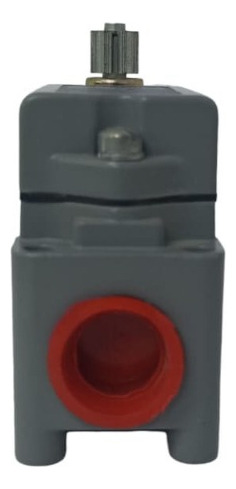

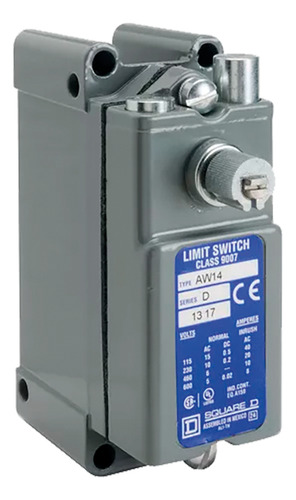

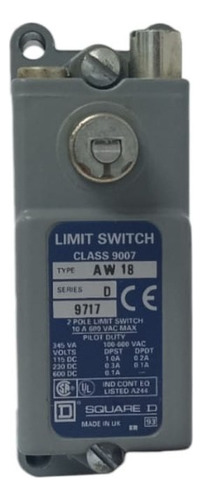

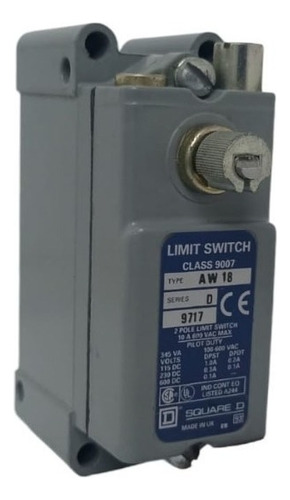

Limit Switch, 9007, 600 Vac 10amp Aw +options

Descripción

Schneider Electric

Este producto forma parte de la gama de finales de carrera Nema, una oferta de finales de carrera metálicos para trabajos pesados. El interruptor de límite es un dispositivo que convierte un movimiento mecánico en una señal de control eléctrica. Tiene 2 normalmente cerrados + 2 normalmente abiertos, DPDT-DB (doble polo, doble tiro, doble ruptura) forma ZZ, contactos de acción rápida. El mecanismo de retorno por resorte de zinc fundido sin palanca de operación admite un enfoque lateral, programable en 1 dirección y accionamiento del interruptor de conversión de izquierda a derecha, CCW convertible a CW. Está equipado con terminales de abrazadera de tornillo para la conexión eléctrica. Es un interruptor de seguridad con una corriente nominal de funcionamiento de 0,6 A a 600 V CA, 0,75 A a 480 V CA, 1,5 A a 240 V CA, 3 A a 120 V CA, 0,1 A a 250 V CC, 0,2 A a 125 V CC. Es un producto con clasificación IP65 y NEMA 1/2/4/12/13. Este interruptor de límite NEMA tiene un cuerpo fijo hecho de metal. Sus dimensiones son 76,2 mm (ancho) x 36,58 mm (profundidad) x 93,47 mm (alto) y pesa 0,57 kg. Este producto está certificado por UL y CSA. Cumple con las normas UL 508, NEMA 250 y C22-2-14. Se puede equipar con caja profunda de superficie mediante orificios de fijación. Interruptor hermético al aceite de precisión industrial de metal resistente con características únicas, ajustable en micrómetros y operación a baja temperatura. Compatible con palancas de rango 9007C. Cumpliendo con los estándares estadounidenses e internacionales, los interruptores de límite de la serie 9007 pueden soportar el impacto de la industria pesada. Esto constituye una amplia gama de interruptores de límite amañados y confiables construidos con una calidad incomparable.

PRINCIPAL
Rango de producto: 9007
Nombre de la serie: Heavy duty
Tipo de producto o componente: Limit switch
Nombre abreviado del dispositivo: 9007AW
Aplicación específica del producto: Precisión
Tipo de cuerpo: Fijado

COMPLEMENTARIO
Modo de montaje: Caja profunda de superficie
Perfil del operador: Cabeza giratoria
Material: Metal
Cuerpo material: zinc fundido
Material del operador: zinc fundido
Modo de fijación: Por el cuerpo
Movimiento de la cabeza de operación: Giratorio
Tipo de operador: Retorno por muelle sin palanca de accionamiento zinc fundido
Actuación del interruptor:
De izquierda convertible a derecha
CCW convertible a CW
Tipo de enfoque: Aproximación lateral, 1 dirección programable
Conexión eléctrica: 1...2 cables para terminales de tornillo (AWG 22...AWG 12)
Entrada de cable: 1 entrada para 1/2" - 14 NPT conforme a ANSI B1.20.1
Número de polos: 2
Tipo y composición de los contactos: 2 (NC-NO), función de interruptor: DPDT-DB
Formulario de contacto: Formulario ZZ
Operación de contacto: Acción rápida
Numero de pasos: 1
Material de contactos: Contactos de plata
Apertura positiva: Sin
Descripción de terminales ISO n°1:
(7-8)NO
(5-6)NC
(1-2)NC
(3-4)NO
Par mínimo para disparo: 0,31 Nm
Ángulo de disparo: 5°
Ángulo máximo de desplazamiento: 30 °
Velocidad máxima de actuación:
130 pies/min con ángulo de leva de 30°, solo palancas
90 pies/min con ángulo de leva de 45°, solo palancas
Precisión de repetición: +/- 0,002 pulg. de recorrido lineal de la leva en un brazo de palanca largo de 1,38 pulg.
[Ie] corriente operativa nominal:
0,6 A a 600 V CA, B600 conforme a la designación de clasificación NEMA
0,75 A a 480 V CA, B600 conforme a la designación de clasificación NEMA
1,5 A a 240 V CA, B600 conforme a la designación de clasificación NEMA
3 A a 120 V CA, B600 conforme a la designación de clasificación NEMA
0,1 A a 250 V CC
0,2 A a 125 V CC
[Ithe] corriente térmica encerrada convencional: 10 A
[Ui] tensión nominal de aislamiento:
600 V (grado de contaminación 3) de acuerdo con UL 508 para bloque de contacto
600 V de acuerdo con CSA C22.2 No 14 para bloque de contacto

AMBIENTE
Grado de protección NEMA:
NEMA 1 conforme a Nema tipo 250
NEMA 2 conforme a Nema tipo 250
NEMA 4 conforme a Nema tipo 250
NEMA 12 conforme a Nema tipo 250
NEMA 13 conforme a Nema tipo 250
Grado de protección IP: IP65 de acuerdo con IEC 60529
Temperatura del aire ambiente para el funcionamiento: -54...85 °C
Temperatura del aire ambiente para el almacenamiento: -54...85 °C
Tratamiento protector: Capa de polvo epóxico

CALM: 24A501
