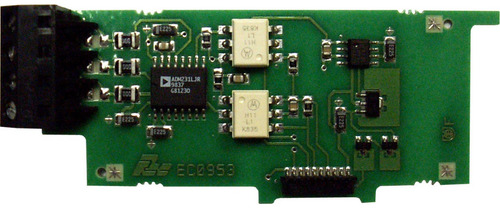

Tarjeta Comunicación Serial Rs232 Red Lion Modelo Paxcdc20

Descripción

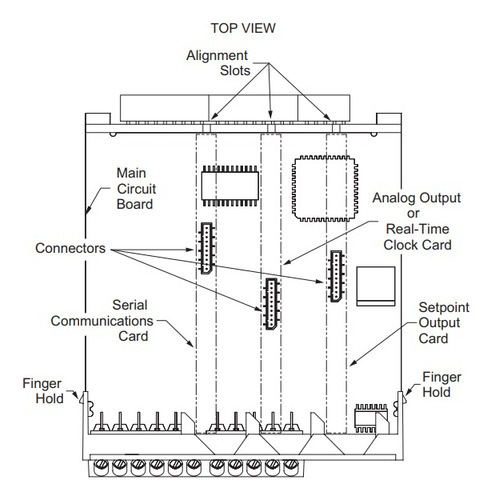

El PAXCDC20 es una tarjeta de interfaz de salida de comunicaciones serie RS232 con bloque de terminales para usar con medidores de panel de entrada digital PAX de la marca Red Lion.

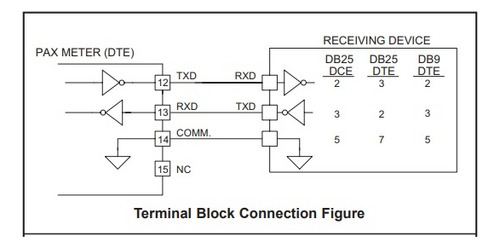

RS232 está diseñado para permitir que solo dos dispositivos se comuniquen a distancias de hasta 50 pies. El equipo terminal de datos (DTE) transmite datos en la línea de datos transmitidos (TXD) y recibe datos en la línea de datos recibidos (RXD). El equipo informático de datos (DCE) recibe datos en la línea TXD y transmite datos en la línea RXD. El PAX emula un DTE. Si el otro dispositivo conectado al medidor también emula un DTE, las líneas TXD y RXD deben intercambiarse para que se produzca la comunicación. Esto se conoce como conexión de módem nulo.

Especificaciones:

• Tarjeta de comunicación RS232
• Tipo: RS232 semidúplex
• Aislamiento al sensor y comunes de entrada del usuario: 500 Vrms durante 1 min.
• Voltaje de trabajo: 50 V. No aislado de todos los demás comunes.
• Tasa de baudios: 300 a 19.2k
• Formato de datos: 7/8 bits; impar, par o sin par
