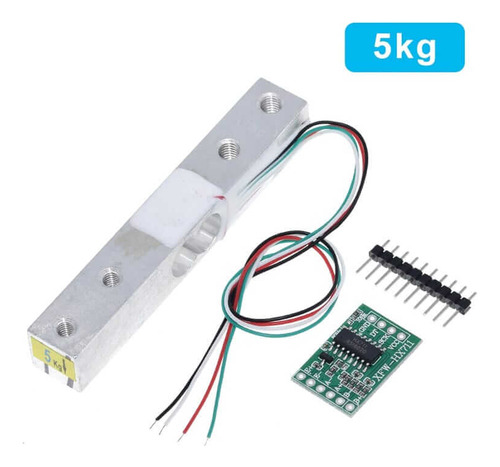

2 Celdas De Carga 5kg Con Módulo Hx711

Descripción

Las celdas de carga de 5kg con módulo HX711 son componentes electrónicos utilizados para medir peso o fuerza aplicada. Están diseñadas para integrarse en sistemas de pesaje y aplicaciones de monitoreo de fuerza, como básculas digitales, balanzas de precisión y dispositivos de control industrial. A continuación, se describen sus principales características y funcionamiento:

Celda de carga de 5 kg
Función: Dispositivo transductor que convierte una fuerza (peso) en una señal eléctrica proporcional.
Capacidad máxima: 5 kilogramos, con buena precisión para aplicaciones de bajo peso.
Material: Usualmente fabricada en aleaciones de aluminio o acero inoxidable, lo que la hace ligera y resistente.
Estructura: Incluye un puente resistivo de Wheatstone que mide la deformación del material cuando se aplica fuerza.
Sensibilidad: Ofrece una salida de señal en milivoltios, que necesita amplificación para ser procesada.
Módulo HX711
Descripción: Amplificador y convertidor analógico-digital (ADC) especialmente diseñado para aplicaciones con celdas de carga.
Resolución: Alta precisión de 24 bits, lo que permite medir incluso variaciones pequeñas en la fuerza aplicada.
Interfaz: Comunicación digital a través de un protocolo simple de 2 pines (DT y SCK), compatible con microcontroladores como Arduino, ESP32 o Raspberry Pi.
Voltaje de operación: Generalmente funciona con 2.7V a 5.5V, lo que lo hace versátil en diversas plataformas.
Filtros incorporados: Minimiza ruidos en la señal, ofreciendo mediciones más estables.
Funcionamiento general
La celda de carga se deforma ligeramente al aplicar un peso, lo que cambia la resistencia en el puente de Wheatstone.
Este cambio genera una señal de salida analógica muy pequeña (en milivoltios).
El módulo HX711 amplifica esta señal y la convierte en una salida digital, que es leída por un microcontrolador.
El microcontrolador procesa esta información y calcula el peso, que puede ser mostrado en un display o utilizado para otras aplicaciones.

Garantía del vendedor: 30 días
