Placa Nano V3.0 Con Mini Pantalla Oled 0.96 Proyectos Mcu

Descripción

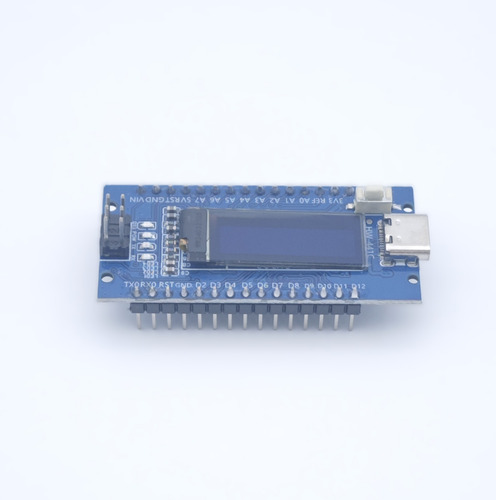

NANO V3.0 con pantalla OLED integrada de 0,91"

Características del producto:
1. El producto utiliza materiales de PCB de alta calidad, rendimiento estable y calidad garantizada
2. El producto se actualiza a una pantalla OLED de 0,91 pulgadas con una resolución de 128*32 en la placa base Nano V3.0 original, que es más cómoda y clara de usar
3. Chip de control principal: ATmega328P, chip de puerto serie: CH340C

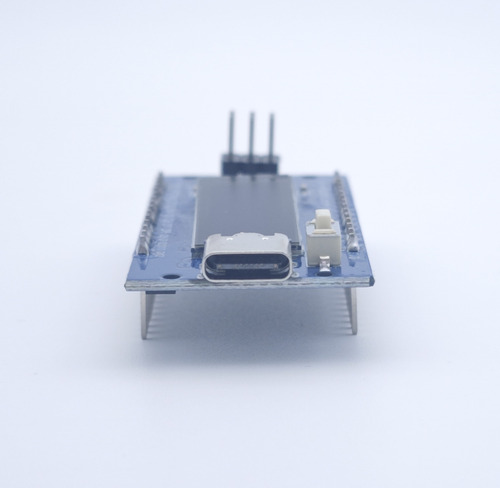

4. La selección de interfaz del producto es diversa, con tres opciones: interfaz MINI USB, interfaz Micro USB, interfaz USB tipo C
5. La prueba del módulo muestra que el programa se ha escrito en el firmware. Después de obtenerlo, inserte el USB para conectarlo a la computadora y úselo

Descripción general del producto:
La placa de desarrollo se actualiza a una pantalla OLED de 0,91 pulgadas con una resolución de 128*32 en la placa base Nano V3.0 original. El chip de control principal utiliza ATmega328P y el chip de puerto serie utiliza CH340C. La prueba del módulo muestra que el programa se ha escrito en el firmware. Después de obtenerlo, inserte el USB para conectarlo a la computadora y usarlo. Hay: interfaz MINI USB, interfaz Micro USB, interfaz USB tipo C, tres interfaces para elegir, con la misma función.

Parámetros:
1.12 puertos de entrada/salida digitales D2-D13
2.8 puertos de entrada analógica A0-A7
3.1 par de puertos transceptores seriales de nivel TTL RX/TX
4.6 puertos PWM, D3, D5, D6,D9,D10,D11
5. Utilizando el microcontrolador Atmega328p
6. Admite descarga USB y fuente de alimentación
7. Admite fuente de alimentación VIN6-12V DC
8. Admite descarga ISP

Descripción de la luz indicadora:
D13: rojo
Pow: rojo
TX: verde
RX: verde
1. Conéctese a la computadora USB para identificar el puerto, el módulo muestra datos y los indicadores TX y POW siempre están encendidos
2. Abra el asistente del puerto serial, seleccione los parámetros correspondientes y abra el puerto COM, la ventana recibe datos y la primera línea de la pantalla OLED es BOOT cuando se abre el puerto serial. La hora se reiniciará
3. Envíe el comando AT a través del asistente del puerto serial, la luz TX se apaga, la luz RX parpadea una vez, la luz D13 se enciende brevemente una vez, la pantalla OLED muestra AT-OK, luego se vuelve blanca, luego regresa a la interfaz de visualización de datos, las luces indicadoras regresan a TX y POW siempre están encendidas

Lista de entrega:
Placa de desarrollo X1
