Programador De Ecu Usb Itcardiag V1.3 Upa, 350 Mb, Script 05

Descripción

Tip: We provide software links and installation videos. If you have any questions, you can also install the software through remote assistance.
Nota
1. Soporta la función NEC, pero no tiene ningún adaptador NEC en el paquete
2. El nuevo software se envía por enlace.


ITCARDIAG UPA-USB PRO Nuevas funciones: 1. Idioma: inglés, ruso

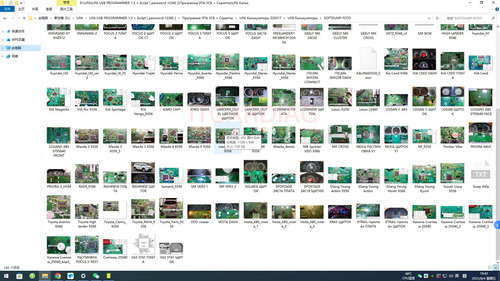

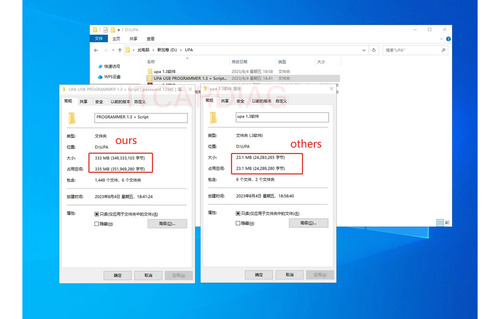

2: El software ITCARDAIG UPA USB PRO pesa 335 MB, otros solo 23,1 MB. Hemos añadido un montón de guiones y DUMP FOTO.




3:ITCARDAIG UPA USB PRO añade muchas funciones nuevas, comprueba a continuación:

Este es otro UPA:

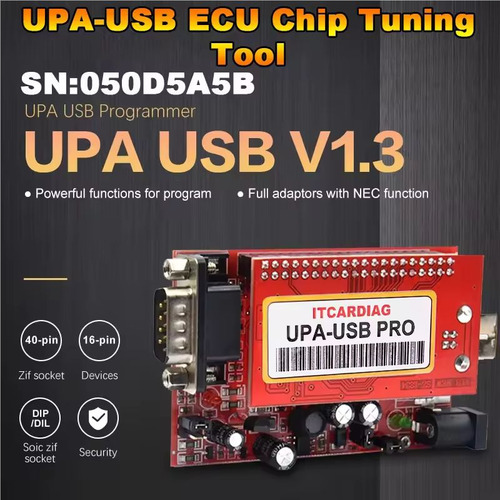

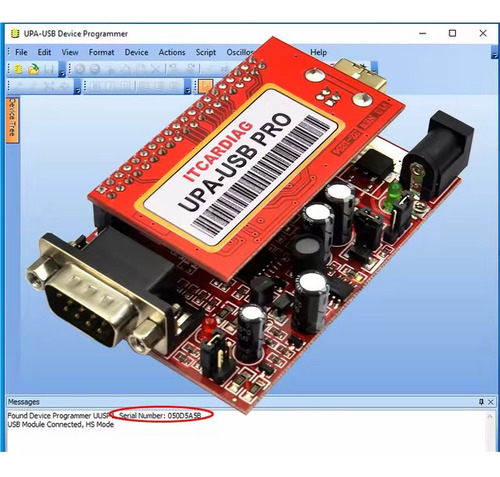

4: ITCARDAIG UPA USB PRO es el número de serie 050D5A5B Pero
hay otros vendedores que venden este número de serie, pero reducen la
calidad del producto para obtener más beneficios, por lo que el precio parece
bajo, pero la calidad es muy mala. 5.

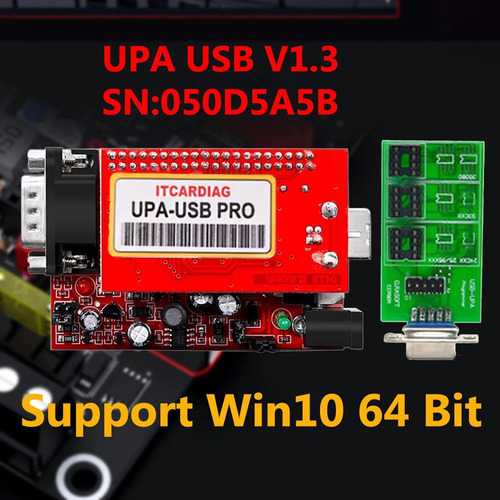

ITCARDIAG UPA USB PRO es compatible con win xp, win7 , win10. Se requiere un entorno de sistema limpio; de lo contrario, la instalación del software fallará.



Descripción del programador USB

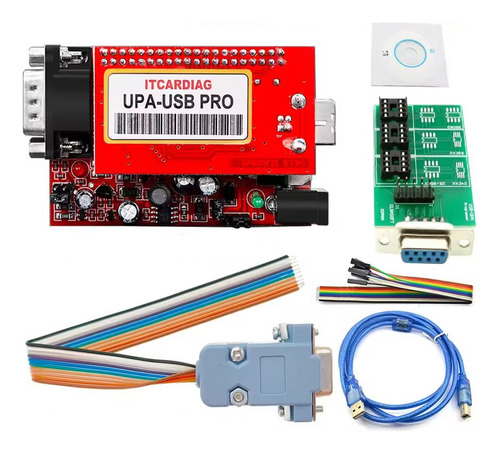

UPA: El nuevo UPA-USB es el conjunto completo con todos los adaptadores. El dispositivo principal se puede
conectar directamente al UUSP (programador en serie UPA-USB) de Elrasoft.com

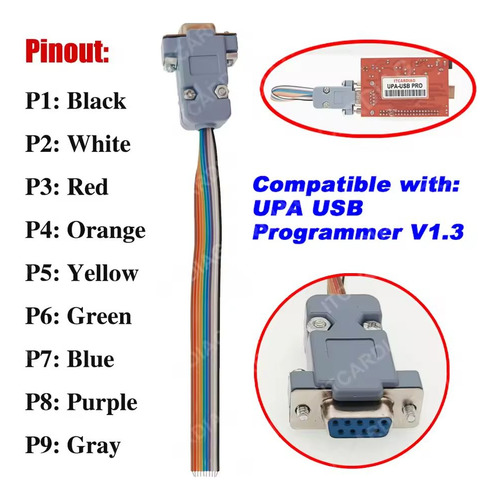

o mediante un cable de extensión DB9 macho/hembra 1:1 opcional. Está equipado
con un enchufe ZIF de 40 pines para todos los dispositivos DIP/DIL estrechos y anchos,
así como con un enchufe SOIC ZIF (150 mil, estrecho) de 16 pines para cubrir los
dispositivos más utilizados. La

configuración del dispositivo se realiza

mediante teclas de configuración especiales que hacen que el trabajo sea cómodo y seguro en comparación con el cableado manual. Los paquetes adicionales se pueden cubrir con adaptadores comúnmente disponibles conectados a la toma

ZIF de 40 pines. El dispositivo principal incluye además un ISIF de 10 pines. Conector IP donde los
adaptadores ISP incluidos se pueden conectar mediante un estándar 1:1 cable plano de cinta
(incluido).



Los adaptadores ISP PLCC incluidos se colocan directamente sobre el
chip soldado del dispositivo de destino, lo que hace que el trabajo sea cómodo y
seguro en comparación con soldar o utilizar clips que se conecten de forma manual.
(La alimentación del UUSP al objetivo del ISP se puede habilitar o deshabilitar mediante un
puente junto al conector ISP de 10 pines)

Información de actualización del programador de dispositivos UPA-USB V1.3: Soporte agregado para
MC9S12HY64/HA32 Memoria flash en serie agregada soporte: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A Añadido 24C 1024, 24C1025
Se agregó la memoria de borrado masivo de datos a los PIC 16F913-7/946, 12F629/675 Función de
script agregada GetPage Función de
script agregada AutobaudrateDevice (solo dispositivos hc08)
Función de script agregada GetProgrammerFrameChildCtrl (achildCtrlName: string): tControl
Función de script agregada EnablePicMemoryAreas (AProgram, AConfig, aCalibration, EPROM: boolean): boolean; se
corrigió un error con las funciones de script ProgramDevice, ReadDevice... cuando se usaba con PICs
Se corrigió un error con la función SETHC08SecurityBytes (secBytes: string)
Se corrigió un error con 68hc11 leyendo si Oscillator no está configurado para
actualizar automáticamente archivos de ejemplo de script
El software está firmado digitalmente El
controlador USB upausb.sys está firmado digitalmente
EEPROM
Simplemente
conecte la placa base al programador de la UPA directamente o mediante un
cable de extensión DB9 macho/hembra (1:1).
Introduzca la clave de configuración correcta en la
ranura de la placa base y comience a programar a través del zócalo ZIF o SOIC. También puedes usar el
cabezal DIL a cinta plana de 10 pines incluido, colocarlo dentro de la toma ZIF y conectar un clip o abrazaderas SOIC
para usarlos como ISP desde allí. Los
MCU de Motorola
eligen
el adaptador que quieres usar, conectan el cable plano al adaptador (el PIN1
siempre se indica, tanto en el cable como en el adaptador) y también
al conector ISP de 10 pines de la placa principal. Seleccione la fuente de alimentación del VCC mediante
el puente de la placa base situado junto al conector ISP (encendido = destino
suministrado desde upa, desactivado = destino con suministro propio). Deslice el adaptador sobre la MCU
PLCC soldada de la PCB de destino.



(Sin soldar, sin
revisar los pines, sin contar los pines, ahorra mucho tiempo y problemas y le permite
hacer su trabajo de forma más rápida, precisa y sencilla)
Una vez que su taller esté equipado con nuestro juego de adaptadores, tendrá una experiencia de UPA completamente nueva.
STMicroelectronics ST62*:
ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9 Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05H12 HC05L28, MC68HC05P3, MC68HC705P3*, MC68HC05X16, MC68
HC05X32
Motorola HC08AS*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
Motorola
HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9, MC68HC11EA9 68HC11E20,
MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4,
MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8 Motorola HC12*:

MC68HC912B32, MC68HC11P2, MC68HC11PH8 HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128,

MC9S12H256
Arquitectura Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel
AVR Riesgo de 8 bits: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343,
AT90S4433, AT90S4434, AT90S8515, AT90S90S8535, ATmega8, ATmega16,
ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103,
ATmega128, ATtiny12, ATiny15, ATiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip PIC16: PIC16F627 (A),
PIC16F627 (A) 28 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F

84 (A), PIC16F870, PIC16F871, PIC16F872, PIC16F873 (A),
PIC16F874 (A), PIC16F876 (A), PIC16F877 (A)
EEPROMS
I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128,
24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004,
GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8582, PCF8594, PCF8598,
PCF85102, PCF85116, SDA2516, SDA2516

Microcable EEPROM DA2526, SDA2546, X24C00, X24C01:7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, LS93C46


SPI EEPROM: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256,
25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010,
ST95020, ST95040, ST95080, ST95160, ST95320,

EEPROM ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045 Varios: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
*Solo EEPROM
NEC.. udp780828a UDP780948 UDp780949 UDp780973 UDp780974
TMS... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912 TMS370CX58 78K0/HC912 TMS 375X006

Garantía del vendedor: 30 días
