Sensor De Etiqueta Pud-100np-m8 Arduino Tipo U 12-24vdc

Descripción

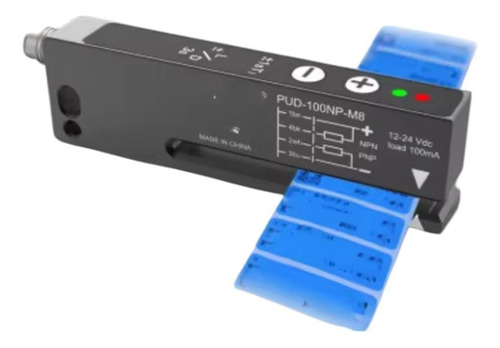

Sensor fotoeléctrico de pelado, sensor de detección de etiquetas autoadhesivas en forma de U, no transparentes NPN PNP de cuatro hilos.

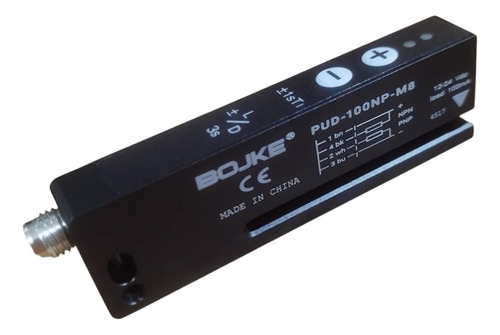

Modelo: PUD-100NP-M8

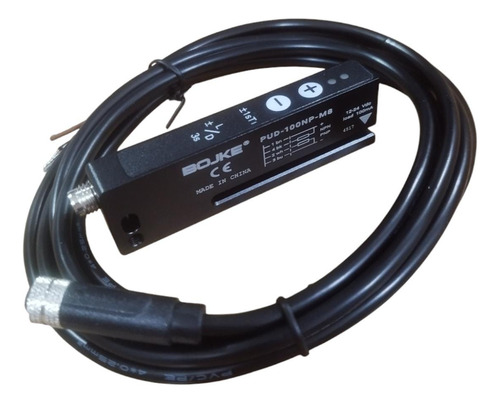

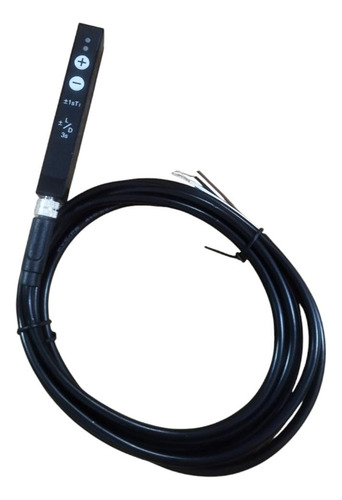

Longitud del cable: 2 metros

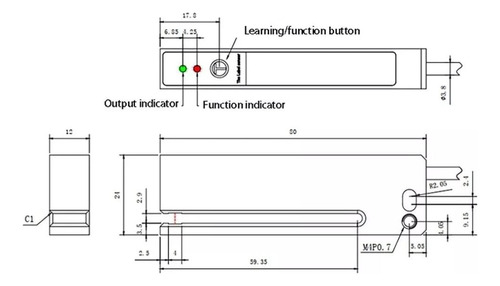

Medidas: largo 8cm x 2.4cm de altura x 1.2cm de ancho
Voltaje: 12-24V DC

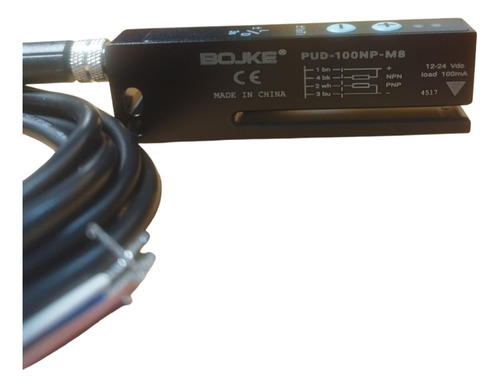

Método de cableado: marrón positivo ,azul negativo, negro NPN, blanco PNP
Consumo: Menos de 20mA
Salida: NPN y PNP simultáneamente , normalmente abierto / normalmente cerrado conmutable.
Salida de detección: NPN y PNP salida de colector de circuito abierto, corriente máxima 100 mA, voltaje máximo externo 30 VDC, voltaje residual inferior a 1,5 V
Tiempo de reacción: menos de 100uS

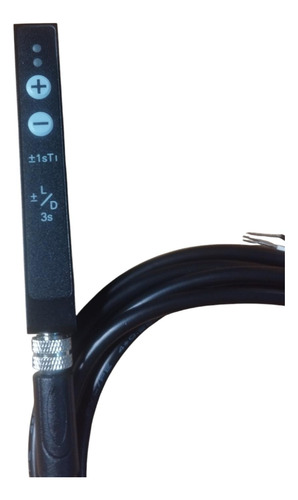

Luz indicadora: rojo- indicador de función, verde- luz indicadora de salida

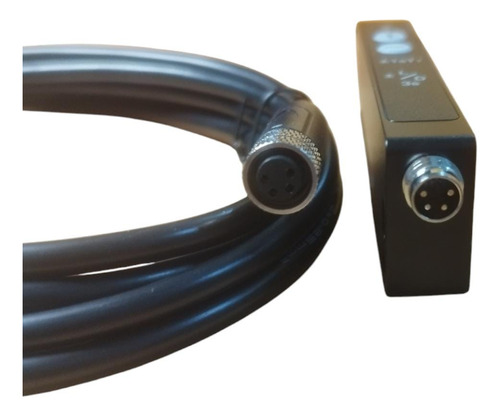

Modo salida: M8 enchufe de aviación
Temperatura ambiental/humedad: -25°C a 55°C,
Material y nivel de protección: Carcasa metálica, IP65
Resistencia a las vibraciones: 10 a 55Hz

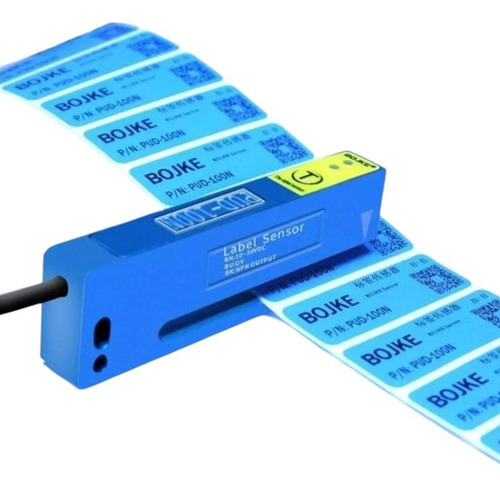

Ampliamente aplicable al etiquetado/conteo y posicionamiento de cada industria de pelado de etiquetas.

Modelo de alta precisión:

Instrucciones de uso de la etiqueta fotoeléctrica: Marrón conectado al polo positivo, azul conectado al polo negativo, salida NPN negra el indicador rojo es el indicador de estado y el indicador verde es el indicador de señal de salida;

1. Cuando el producto está encendido, la luz indicadora roja está encendida y la luz indicadora verde está apagada o encendida (dependiendo del estado normalmente abierto/cerrado del producto).

2. Mantenga presionado el botón durante aproximadamente 4 segundos y la luz roja se apagará. En este momento, suelte el botón y el producto entrará en el modo de aprendizaje. La luz roja parpadea y la etiqueta se tira hacia adelante y hacia atrás para aprender. Una vez completado el aprendizaje, la luz roja deja de parpadear y se vuelve siempre encendida;

3. Mantenga presionada la tecla durante 4 a 8 segundos, y la luz indicadora roja se apagará. Si suelta la llave durante este período, entrará en el modo de aprendizaje. Mantenga presionada la tecla durante 8 segundos, el indicador rojo estará normalmente encendido y normalmente abierto/normalmente cerrado. Cambie el estado del indicador verde (de encendido o apagado a de encendido a apagado).

4. Si mantiene presionada la tecla durante 8 segundos y continúa presionándola después de que se complete la conmutación normalmente abierta/normalmente cerrada, vuelve al paso 2 y continúa el ciclo para aprender y cambiar normalmente abierto/normalmente cerrado.
