Módulo De Medición De Distancia, Cable Ultrasónico De 5 Piez

Descripción

Módulo de medición de distancia ultrasónico de 5 piezas para Raspberry Pi de macho a hembra.

Características:
este módulo es adecuado para Raspberry Pi, etc., rendimiento estable, zona ciega de 2 cm, distancia de medición precisa. Adecuado para estudiantes universitarios, ingenieros, técnicos, fábricas, entusiastas de la electrónica de bricolaje, etc. Estrictos controles de calidad y garantía de calidad, alto factor de seguridad, se puede utilizar con tranquilidad. Tamaño pequeño, fácil de transportar y almacenar, cómodo de usar y con buen rendimiento. materiales de alta calidad, resistentes y duraderos, tienen una larga vida útil.

Especificaciones:
Tipo de artículo: módulo de medición de distancia por ultrasonidos
Material
: cartón sintético Propósito: rango preciso, adecuado para placas de desarrollo MCU
Voltaje de funcionamiento: DC 5 V
Frecuencia de
trabajo: 40 kHz Corriente de trabajo
: 15 mA Nivel de salida
: 0-5 V Ángulo de inducción: inferior e igual a 15 grados
Rango: aproximadamente 2 cm-4 metros/0,8 pulgadas/13,1 pies (pico)
Alta precisión: hasta aproximadamente 0,3 cm/0,1 pulgadas
Área ciega: aproximadamente 2 cm/
Señal de entrada de gatillo de 0.8 pulgadas: pulso TTL de 10 uS Señal de
eco de salida: señal de nivel TTL de salida, proporcional al rango

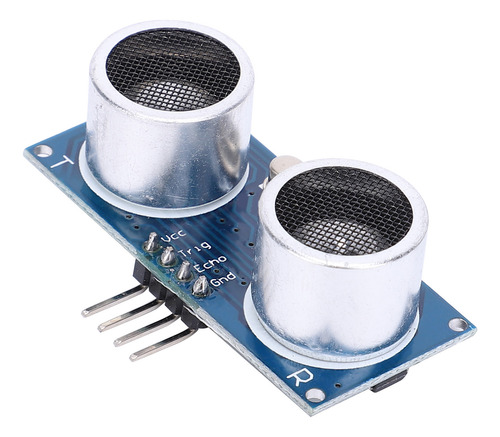

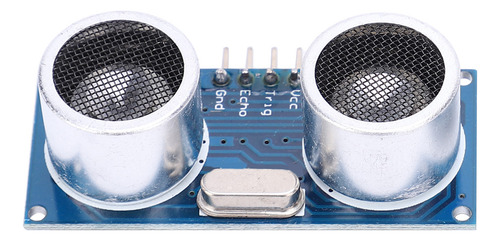

Modo de cableado de la placa: VCC (entrada), Trig (terminal de control), Echo (terminal de recepción), GND (tierra)
Cómo utilizar este producto: un puerto de control envía un nivel alto superior a 10 US y puede esperar a que la salida de alto nivel en el puerto de recepción. Una vez que haya una salida, puede iniciar el temporizador para que cuente y, cuando el puerto se agote, puede leer la temporización. El valor del dispositivo, en este momento, es el tiempo de este rango para calcular la distancia. Esta medición periódica continua puede obtener el valor de su medición móvil.
Principio de funcionamiento del módulo:
(1) Utilice IO para activar el rango y emitir una señal de alto nivel de al menos 10 us;
(2) El módulo envía automáticamente 8 ondas cuadradas de 40 kHz y detecta automáticamente si hay un retorno de señal;
(3) Hay un retorno de señal y se emite un nivel alto a través de IO. La duración del nivel alto es el tiempo desde la onda ultrasónica hasta el retorno. Pruebe la distancia con el signo igual (nivel alto, tiempo x velocidad del sonido (340 m/s)) /2.

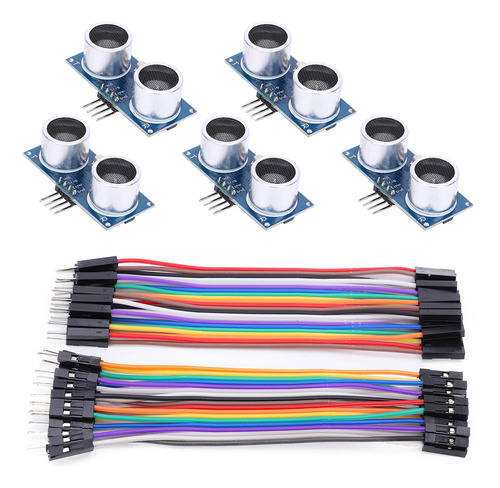

Lista de paquetes:

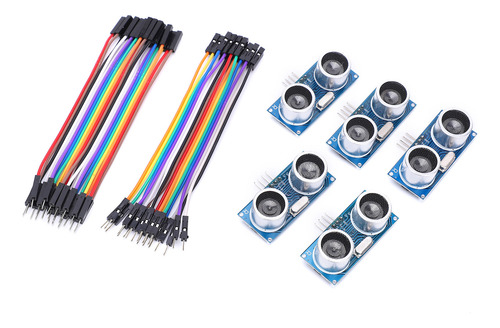

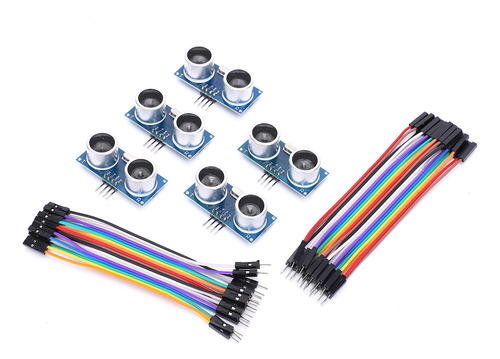

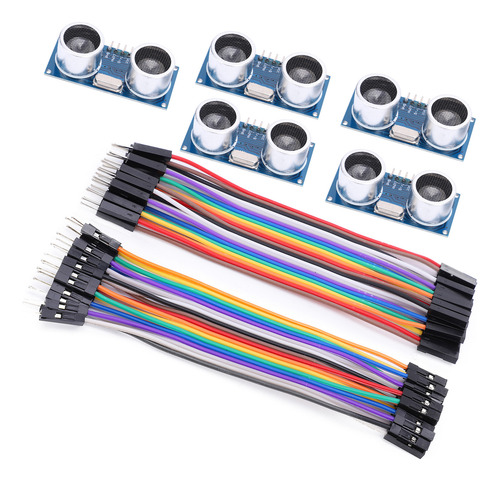

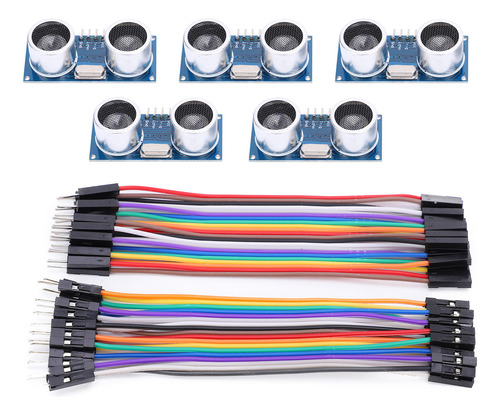

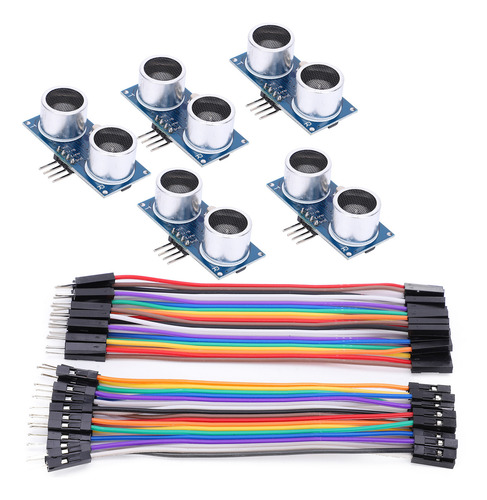

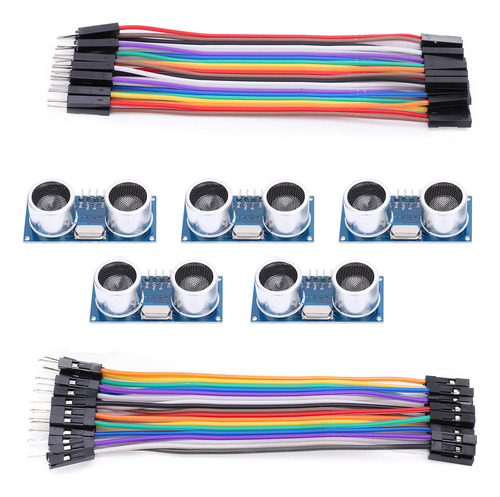

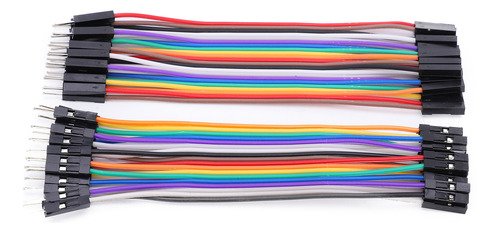

5 módulos de medición de distancia por ultrasonidos, 2 cables de salto (

**NOTA**).
Si tiene alguna duda, le invitamos a ponerse en contacto con nosotros a través de MENSAJES para ayudarle lo antes posible.
