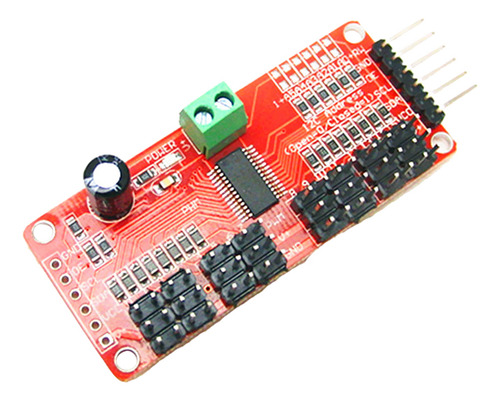

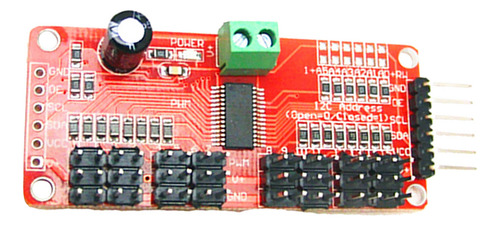

Para 16channel 12-bit Pwm Servo Motor Conductor I2c Módulo

Descripción

PWM Servomotor Módulo I2C de Controlador para PCA9685 6-Channel 12-bit
Descripción:

Entrada I2C, control de salida 16 PWM, puede controlar el servomotor de 16 vías.
Usando solo dos pines, controle 16 salidas PWM de funcionamiento libre; Incluso puede encadenar hasta 62 desgloses para controlar hasta 992 salidas PWM
Es un controlador PWM controlado por i2c con un reloj incorporado.
Es compatible con 5 V, lo que significa que puede controlarlo desde un microcontrolador de 3,3 V y seguir manejando de manera segura hasta salidas de 6 V (esto es bueno para cuando desea controlar LED blancos o azules con voltajes directos de más de 3,4)
6 pines de selección de dirección para que pueda conectar hasta 62 de estos en un solo bus i2c, un total de 992 salidas: eso es un montón de servos o LED
Frecuencia ajustable PWM hasta aproximadamente 1,6 KHz



Especificación:

Resolución de 12 bits para cada salida: para servos, eso significa una resolución de aproximadamente 4us a una velocidad de actualización de 60Hz
Salida push-pull configurable o drenaje abierto
Pin de habilitación de salida para deshabilitar rápidamente todas las salidas
Envolvimos este encantador chip en un tablero de ruptura con un par de extras agradables
Bloque de terminales para la entrada de alimentación (o puede usar los desgloses de 0,1" en el lateral)
Protección contra polaridad inversa en la entrada del bloque de terminales
LED verde de buena potencia
Conectores de 3 pines en grupos de 4 para que pueda conectar 16 servos a la vez (los enchufes de los servos son un poco más anchos que 0.1 "por lo que solo puede apilar 4 al lado del otro en el encabezado de 0.1"
Diseño "encadenable"
Un lugar para colocar un condensador grande en la línea V+ (en caso de que lo necesites)
Resistencias en serie de 330 ohmios en todas las líneas de salida para protegerlas y hacer que la conducción de los LED sea trivial
Puentes de soldadura para los 6 pines de selección de dirección
Tamaño: aprox. 60x 25x 5 mm/ 2,36x 0,98x 0,20 pulgadas

El paquete incluye:

1 pieza PCA9685 16 canales 12 bits PWM servomotor controlador I2C móduloQ: Sobre disponilibidad?
A: Los productos que demostramos están disponibles.

Q: Sobre el costo de envío y tiempo de entrega?
A: Todos los productos están con envíos gratis, no necesitas pagar el costo de envío ni impuesto. Se despachan desde China, demora unos 15 a 25 días en llegar y entregar.

Q: Ofrece factura?
A: Ofrecemos factura en digital, puedes mandarnos un mensaje después de hacer el pedido si la necesitas. Sin embargo, esta factura no funciona como factura fiscal, no tiene sello de empresa.

Garantía del vendedor: 7 días
