Modulo Sensor Max30102 Pulso Concentracion Oxigeno Arduino

Descripción

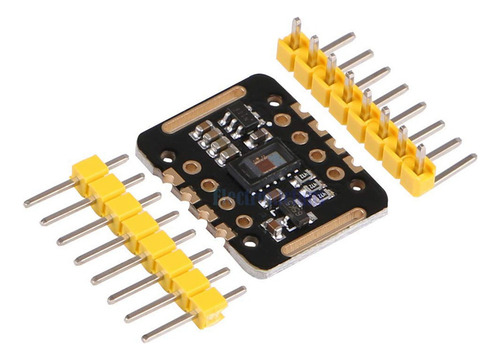

Modulo Sensor Max30102 Pulso Concentracion Oxigeno Arduino

Módulo de Sensor de frecuencia cardíaca MAX30102, detección de Puls, prueba de concentración de oxígeno en sangre de latido del corazón para Arduino STM32 de potencia ultrabaja

Características del producto
El MAX30102 es un oxímetro de pulso integrado y un módulo Biosensor de monitor de frecuencia cardíaca. Integra un LED rojo y un LED infrarrojo, fotodetector, dispositivo óptico y circuitos electrónicos de bajo ruido con supresión de luz ambiental. El MAX30102 utiliza una fuente de alimentación de 18V y una fuente de alimentación separada de 50V para los LED internos. Use el dispositivo para la recolección de oxígeno en la frecuencia cardíaca y la sangre, y llévelo en los dedos, los lóbulos de las orejas y las muñecas. La interfaz de comunicación estándar de la I2C-compatible puede transmitir los valores recopilados a Arduino, KL25Z y otros microcontroladores para el cálculo de la frecuencia cardíaca y el oxígeno en sangre. Además, el chip también puede apagar el módulo a través del software, la corriente de espera es cercana a cero y la fuente de alimentación siempre se mantiene. Debido a su excelente rendimiento, El chip es ampliamente utilizado en los teléfonos móviles de la serie Samsung Galaxy S. El chip integra una cubierta de vidrio para eliminar eficazmente las interferencias de luz externas e internas y tiene el mejor rendimiento confiable.

Parámetros del producto
Longitud de onda máxima del LED: 660nm/880nm
Voltaje de alimentación LED: 3,3 ~ 5V
Tipo de señal de detección: señal de reflexión de luz (PPG)
Interfaz de señal de salida: Interfaz I2C
Voltaje de la interfaz de comunicación: 18 ~ 3,3 V ~ 5V (opcional)
Tamaño del agujero de montaje reservado del tablero: 0,5x8,5mm

Principio de funcionamiento
Método de disolución de la luz: mide el pulso y la saturación de oxígeno en sangre mediante el uso de tejido humano para causar una transmisión de luz diferente cuando late el vaso sanguíneo;

Fuente de luz: un tubo polar iluminador de longitud de onda específica selectivo para oxihemoglobina (HbO2) y hemoglobina (Hb) en sangre arterial;
La transmitancia se convierte en señal eléctrica: el volumen de la pulsación arterial se cambia a la transmitancia de la luz. En este momento, la luz es reflejada por el tejido del cuerpo humano por conversión fotoeléctrica, convertida en una señal eléctrica y amplificada.

Pin Descripción
VIN: terminal de entrada de la fuente de alimentación principal 1,8 V-5V;
Almohadilla de 3 bits: Seleccione el nivel de extracción del bus, dependiendo del voltaje maestro del PIN, seleccione 1,8 V o 3,3 V (este terminal contiene 3,3 V y Superior) SCL: conecte el reloj del bus I2C;
SDA: datos conectados al bus I2C;
INT: Pin de interrupción del chip MAX30102;
RD: RED del chip MAX30102, terminal de tierra LED,-generalmente no conectado;
IRD: la conexión a tierra IR y LED del chip MAX30102 generalmente no está conectada;
GND: Cable de tierra

Garantía del vendedor: 30 días
