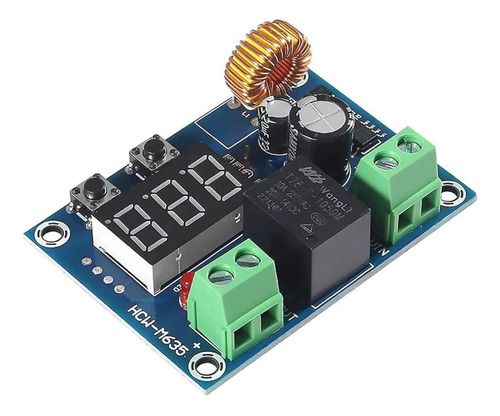

Xh-m609 Módulo De Desconexión Digital De Bajo Voltaje 12-36v

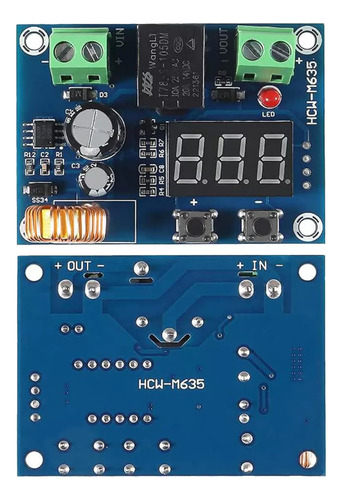

Descripción

El Módulo de Desconexión Digital de Bajo Voltaje XH-M609 es un dispositivo electrónico diseñado para proteger baterías de 12-36V DC (tanto de plomo-ácido como de iones de litio) contra la descarga excesiva. Su función principal es desconectar automáticamente la carga conectada a la batería cuando el voltaje de esta cae por debajo de un umbral preestablecido por el usuario. Esto ayuda a prolongar la vida útil de la batería al evitar daños causados por una descarga profunda.

Aquí tienes información clave sobre este módulo:

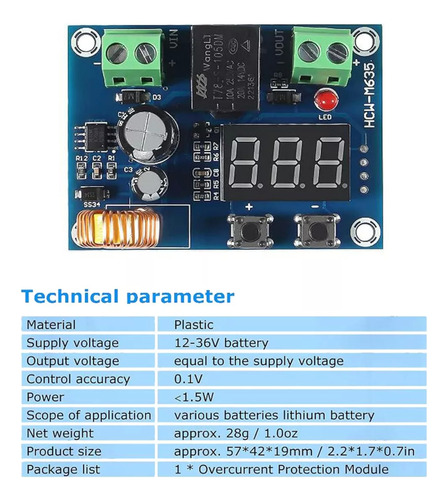

Características Principales:

Protección contra descarga excesiva: Desconecta la carga para evitar daños a la batería por bajo voltaje.
Rango de voltaje de entrada: DC 12V - 36V.
Precisión de control: 0.1V.
Pantalla digital LED: Muestra el voltaje actual de la batería y los valores de configuración.
Umbral de desconexión ajustable: El usuario puede configurar el voltaje al cual se desconectará la carga.
Voltaje de recuperación ajustable (histéresis): El usuario puede configurar la diferencia de voltaje necesaria para que la carga se vuelva a conectar automáticamente una vez que el voltaje de la batería se haya recuperado.
Función de calibración del voltaje: Permite ajustar la lectura del voltaje mostrado.
Función de retardo de inicio (latencia T): Permite establecer un tiempo de retardo (0-10 minutos) antes de que se active la salida una vez que se alcanza el voltaje de retorno.
Memoria no volátil: Guarda la configuración incluso cuando se apaga la alimentación.
Fácil de usar: Cuenta con botones para configurar los parámetros y una pantalla para visualizarlos.
Bajo consumo de energía: <1.5W.
Corriente máxima: 10A (máximo). La corriente de salida es igual a la corriente de entrada.

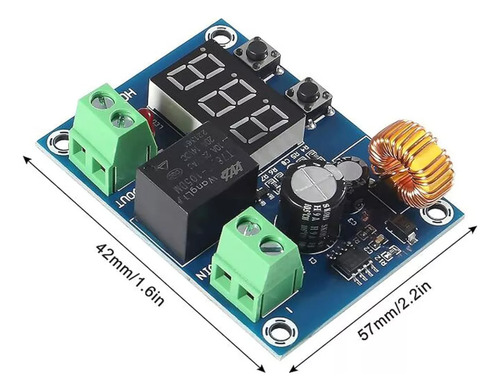

Tamaño compacto: Aproximadamente 57mm x 42mm x 19mm.
Funcionamiento:

El módulo monitorea continuamente el voltaje de la batería conectada. Cuando el voltaje cae al valor de "voltaje de parada" (establecido por el usuario), el módulo desconecta la salida, interrumpiendo el suministro de energía a la carga. Una vez que el voltaje de la batería se recupera y supera el "voltaje de parada" más el valor de "histéresis" (también configurado por el usuario), el módulo vuelve a conectar la salida, permitiendo que la energía fluya nuevamente a la carga (después del retardo de inicio, si está configurado).

Instrucciones de Operación (según diversas fuentes):

Configurar el voltaje de parada:
Doble clic en el botón "+". La pantalla comenzará a parpadear.
Presiona los botones "+" o "-" para ajustar el valor del voltaje de parada deseado.
Espera unos segundos sin presionar ningún botón para guardar la configuración.
Configurar el voltaje de retorno (histéresis):
Doble clic en el botón "-". La pantalla comenzará a parpadear.
Presiona los botones "+" o "-" para ajustar el valor de la histéresis (la diferencia de voltaje entre la desconexión y la reconexión).
Espera unos segundos sin presionar ningún botón para guardar la configuración.
Calibrar el voltaje de entrada:
Mantén presionado el botón "+" y luego presiona los botones "+" o "-" para ajustar el valor de calibración del voltaje mostrado.
Configurar el retardo de inicio (T):
Mantén presionado el botón "-" y luego presiona los botones "+" o "-" para configurar el tiempo de retardo (000 para 0 minutos, 001 para 1 minuto, 005 para 5 minutos, 010 para 10 minutos).
Ver el voltaje de parada: Presiona una vez el botón "+".
Ver el voltaje de retorno (histéresis): Presiona una vez el botón "-".
Aplicaciones Típicas:

Protección de baterías en vehículos eléctricos pequeños.
Sistemas de energía solar con baterías.
Fuentes de alimentación ininterrumpidas (UPS) con baterías.
Proyectos de electrónica DIY que utilizan baterías.
Cualquier aplicación que requiera proteger baterías de una descarga excesiva.
Diagrama de Conexión Típico:

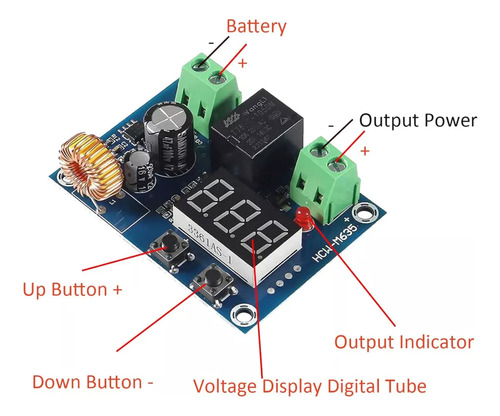

BAT+: Conectar al terminal positivo de la batería.
BAT-: Conectar al terminal negativo de la batería.
LOAD+: Conectar al terminal positivo de la carga.
LOAD-: Conectar al terminal negativo de la carga.
Consideraciones Importantes:

Polaridad: Asegúrate de conectar la batería con la polaridad correcta para evitar daños al módulo.
Corriente máxima: No excedas la corriente máxima de 10A del módulo. Si necesitas manejar corrientes mayores, deberás utilizar un relé o contactor externo controlado por este módulo.
Configuración adecuada: Configura cuidadosamente los voltajes de parada y retorno según las especificaciones de tu batería para una protección óptima.
En resumen, el XH-M609 es un módulo útil y económico para proteger tus baterías de bajo voltaje de la descarga excesiva, lo que puede extender significativamente su vida útil. Su pantalla digital y su configuración ajustable lo hacen versátil para diversas aplicaciones.
