2 Pieza Módulo De Controlador Panel De Control Led Pwm De

Descripción

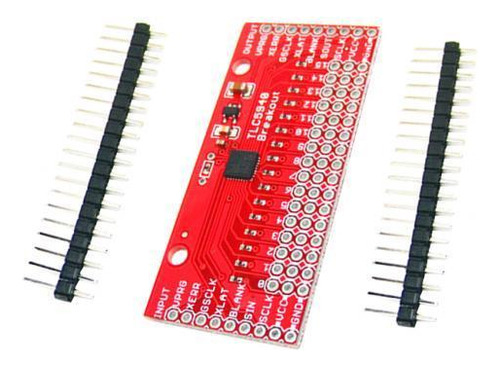

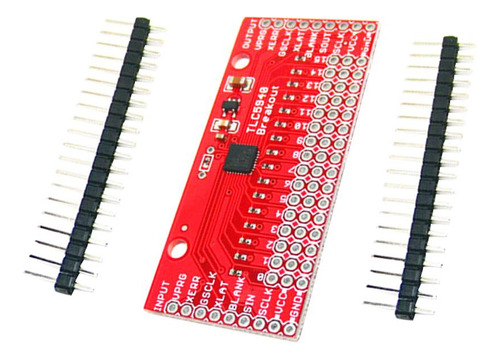

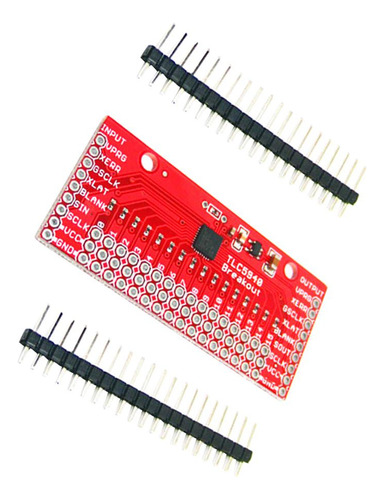

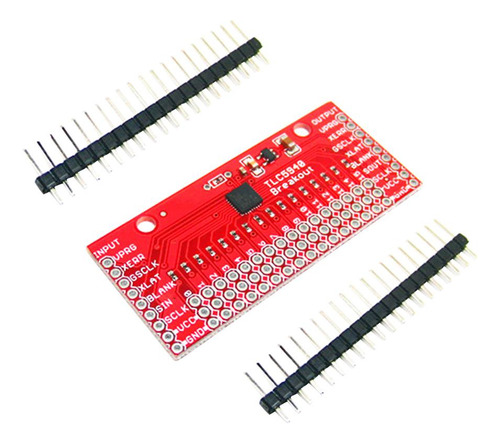

2xLED Driver - TLC5940 (16 Canales) Módulo de Bricolaje de Tablero de Control LED
Descripción:

El TLC5940 es una unidad PWM de 16 canales con control de ciclo de trabajo de 12 bits (0-4095), control de límite de corriente de 6 bits (0-63) y una interfaz serial conectable en cadena.
Esta placa de conexión es una buena manera de aprovechar al máximo este útil IC.
Los 16 canales PWM están divididos en encabezados estándar de 0.1 , que corren junto con los prácticos rieles de voltaje y tierra.
Además, debido a que el TLC5940 se puede conectar en cadena, la ruptura está diseñada para admitir esa función.
En el lado izquierdo de la placa, todas las entradas seriales están divididas en encabezados de 0.1 y también con salida en el lado derecho.

Especificación:

Utilice esta placa para aumentar la cantidad de pines PWM disponibles para su microcontrolador para aplicaciones tales como pantallas LED monocolor, multicolor o a todo color, letreros LED, retroiluminación de pantalla, control de servo o cualquier otro proyecto donde se necesite una gran cantidad de controladores PWM .
Tamaño: Aprox. 60 x 32 x 3,5 mm / 2,36 x 1,26 x 0,14 pulgadas

El paquete incluye:

Desbloqueo de controlador LED de 1 pieza (paquete de 2)

Nota:

Si bien cada cabezal PWM de 3 pines tiene una separación de 0,1 , el espacio entre cada cabezal es un poco más para acomodar las conexiones de los servos.
Para que esta placa sea adecuada para su uso con servos, también se han incluido resistencias pull-up de 2.2k en cada salida.
Finalmente, la resistencia de 2.2k en el pin Iref establece la corriente de salida en 17.8mA, pero se proporciona una conexión de orificio pasante en paralelo para una resistencia adicional para aumentar la corriente si es necesario.
Para determinar el de resistencia que necesita para una salida , verifique las ecuaciones provistas en el esquema.
