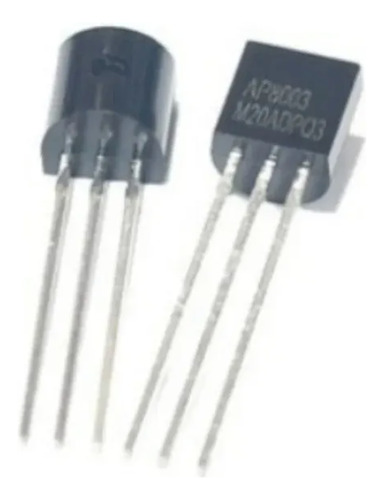

Ap8003 Chip Conversión De Ca A Cd No Aislado 5v Fijo Ap8003

Descripción

l AP8003 es un circuito integrado (IC) que funciona como un convertidor AC-DC no aislado con salida fija de 5V. Está diseñado para fuentes de alimentación de baja potencia con un mínimo de componentes externos. El encapsulado común para el AP8003 es TO-92, al igual que el KW10L, lo que sugiere que KW10L podría ser una marcación o un número de parte alternativo para el AP8003 o un IC funcionalmente similar.

Aquí tienes información sobre el AP8003:

Características Principales del AP8003:

Función Principal: Convertidor AC-DC no aislado con salida fija de 5V.
Topologías Soportadas: Principalmente diseñado para configuraciones Buck, pero también puede usarse en Buck-Boost y Flyback.
Voltaje de Salida Fijo: Proporciona una salida regulada de 5V.
Integración: Integra un controlador PFM (Pulse Frequency Modulation) y un MOSFET de alta tensión (típicamente 500V).
Arranque Rápido y Bajo Consumo en Standby: Incorpora un circuito de arranque de alto voltaje para un inicio rápido y un consumo de energía en espera inferior a 50mW.
Protecciones Integradas:
Protección contra sobrecarga (OLP).
Protección contra subtensión VDD (UVLO).
Protección contra sobretemperatura (OTP).
Reducción de EMI: Utiliza una técnica de modulación de frecuencia para mejorar las características de interferencia electromagnética (EMI).
Arranque Suave (Soft Start): Implementa un arranque suave para evitar picos de corriente al inicio.
Compensación Interna: No requiere componentes de compensación externos.
Encapsulado: Principalmente disponible en encapsulado TO-92 y también en SOT23-5L.
Aplicaciones Típicas del AP8003:

Fuentes de alimentación auxiliares no aisladas.
Fuentes de alimentación para electrodomésticos.
Fuentes de alimentación para hogares inteligentes (Smart Home).
Cargadores de baja potencia.
Fuentes de alimentación en espera.
Similitudes con el KW10L:

Dado que ambos componentes (KW10L y AP8003) se presentan en encapsulado TO-92 y están diseñados para convertidores AC-DC no aislados de baja potencia con salida de 5V, es muy probable que KW10L sea una denominación alternativa o una marca específica del fabricante para el IC AP8003 o un circuito integrado con funcionalidades muy similares.

Para obtener información precisa sobre el KW10L, lo más recomendable sería:

Buscar la hoja de datos específica del fabricante del KW10L. La marcación "KW10L" podría ser un código interno de un distribuidor o fabricante en particular.
Comparar las hojas de datos del AP8003 y el KW10L si encuentras una para este último. Las características y los diagramas de aplicación te permitirán confirmar si son el mismo chip o funcionalmente equivalentes.
En resumen, el AP8003 es un IC convertidor AC-DC no aislado de 5V en encapsulado TO-92, ideal para fuentes de alimentación de baja potencia. Es altamente probable que el KW10L sea una variante o un componente muy similar al AP8003.
