Convertidor Logico Nivel 8 Canales 5v 3.3v Txs0108e Arduino

Descripción

====== CIRCUITNEST Componentes profesionales con precisión ======
Somos proveedores profesionales de componentes electrónicos.
¡Bienvenidos a consultar y comprar! Compras múltiples al mejor precio.
Puedes agregar varias unidades y obtener envío gratis en compras desde $299 MXN, o incluir otros artículos en tu carrito.
Para pedidos grandes, contáctanos en privado para servicio personalizado.

Este producto es distribuido exclusivamente por la tienda oficial CIRCUITNEST. Evite imitaciones.

Empaque seguro Envío rápido

CIRCUITNEST se especializa en componentes electrónicos de alta calidad, ideales para proyectos de ingeniería, automatización y desarrollo DIY.

Por favor, asegúrese de que la compra sea realizada en la tienda CIRCUITNEST.
Las compras fuera de esta tienda podrían no garantizar la calidad ni el servicio postventa.
----------------------------------------------------------
Modulo conversor de voltaje basado en el TXS01018E (Datasheet disponible en Internet for que la revises) for buses de alta y baja velocidad duplex y unidireccionales.

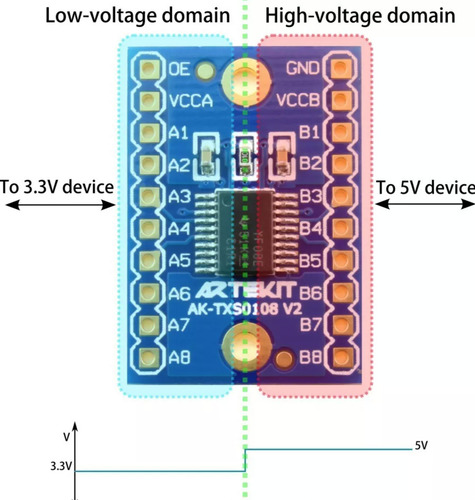

Conectar un dispositivo que funcione a 3.3V a uno que funcione con 5V, no es una tarea fácil. Este pequeño conversor permite convertir dichos niveles, ya sea de 3.3V a 5V o a la inversa (5V a 3.3V), lo que te permite adaptar las señales SPI, I2C o cualquier señal digital. Soporta también: 5V-3.3V, 3.3V-1.8V, 5V-1.8V.

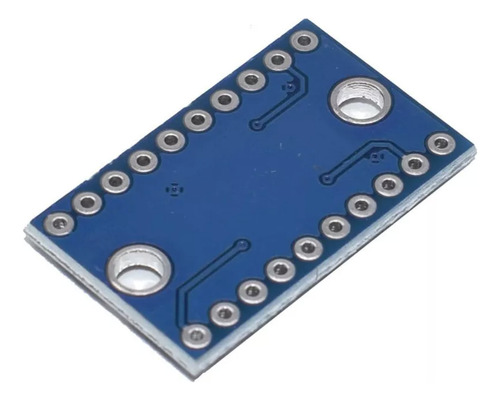

Los pines tienen un espaciado compatible for montarlos sobre una protoboard por lo que podrás hacer tus primeras pruebas en pocos minutos.

La placa necesita ser alimentada por los dos voltajes a convertir y sólo funciona con señales digitales (niveles altos y bajos). NO funciona con señales analógicas. No necesita indicar si el canal se trata de una entrada o salida.

Cuando el pin Output Enable (OE) está conectado a GND, las salidas del conversor serán del tipo Alta Impedancia (Hi-Z), esto es usado en comunicaciones de tipo I2C, si es otro tipo de comunicación conecte a Va, adicionalmente a la resistencia puldown.

ESPECIFICACIONES TÉCNICAS
Taza de transf. datos (máx.): 60 Mbps
Puerto A: 1.2V - 3.6V
Puerto B: 1.65V - 5.5V
Puerto A (VccA) debe ser menor que el puerto B (VccB)
Para Asegurar un arranque correcto OE debe estar conectado a GND con un resistencia pulldown.
Ancho DIP: 6



Parámetros del producto módulo :

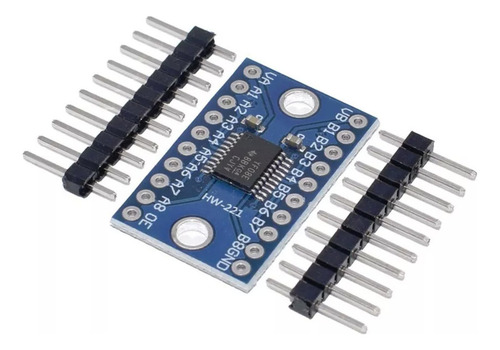

chip: TXS0108E
Módulo de conversión de nivel de 8 canales dúplex de Alta Velocidad proporciona capacidades de comunicación bidireccional voltaje de soporte del terminal VCCA: 1,2 V-3,6 V voltaje de soporte del terminal VCCB: capacidad de cambio de nivel común de 1,65 v-5,5 v como 3,3-5V, 1,8-3,3 v, etc.
Aplicaciones principales: microcontrolador de 5V y módulo de 3,3 V, microcontrolador de 3,3 V y módulo de 5V, Etc.
Conversión de nivel de un solo chip y comunicación de tarjeta SD MCU SPI e iic (I2C), cambio de nivel de dispositivo serial spi OE habilite que IO esté activo alto, se recomienda conectar el puerto IO en el lado de bajo voltaje.
----------------------------------------------------------
