Caja De Herramientas Klipper Canbus H36 Combo, Resistente A

Descripción

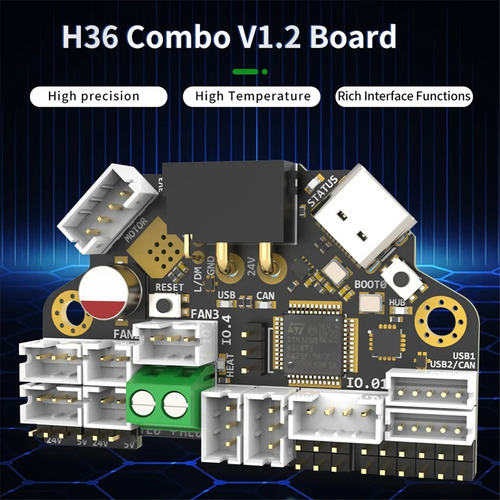

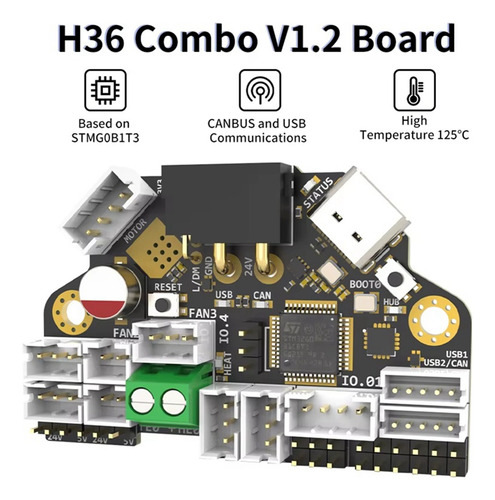

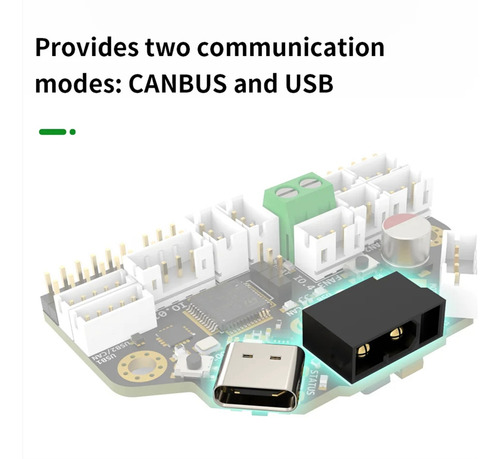

El H36 Combo V1 es una placa de herramientas de alta temperatura de nuevo diseño que ejecuta el firmware de Klipper. Basada en la STMG0B1T3, la temperatura máxima de funcionamiento puede alcanzar los 125 grados Celsius (solo CAN). También proporciona dos métodos de comunicación: CANBUS y USB.

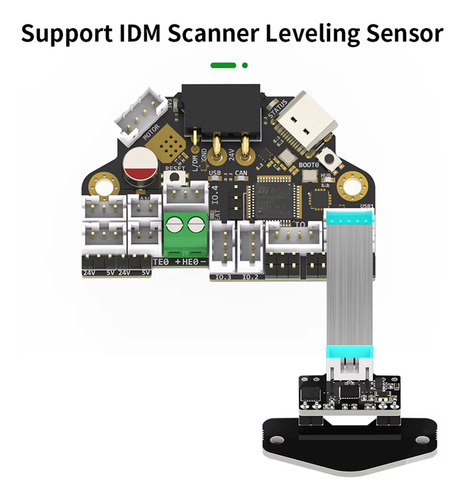

El USBHUB integrado tiene hasta dos interfaces USB (o una CAN y una USB), que se pueden utilizar para conectarse al escáner IDM, sensor de nivelación, cámara, etc. La

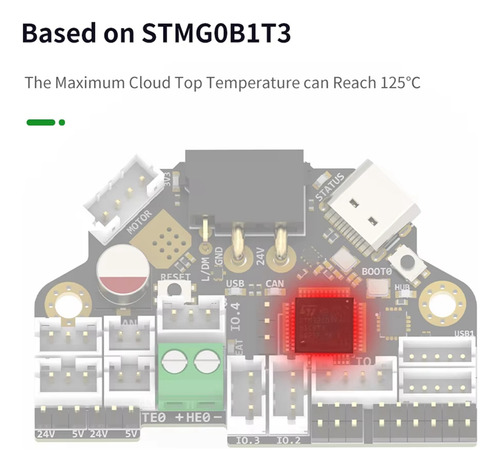

MCU STM32G0B1T3, de hasta 125 grados Celsius, es compatible con el firmware Klipper.
Diseño de PCB de 6 capas, todos los condensadores sólidos y condensadores de tantalio, mejor disipación del calor.
Conmutador CAN/USB integrado controlado por E/S.
botones para actualizar fácilmente el firmware.

Tanto el control como la calefacción del ventilador utilizan MOS independientes de alta potencia, por lo que son más seguros y generan menos calor. La carga máxima de 5 V @3A DC-DC integrada puede alcanzar los 15 W.
Interfaz XT30, cable personalizado incluido en la placa.

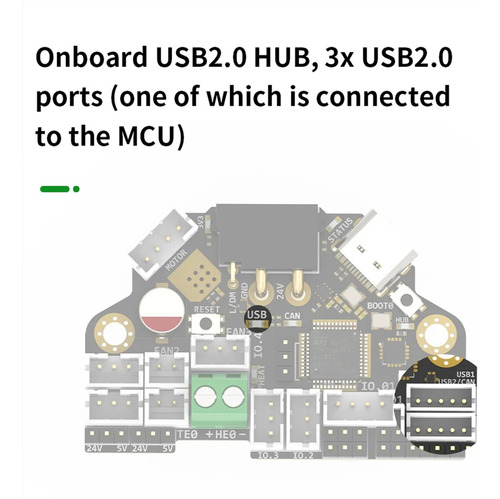

HUB USB 2.0 integrado, 3 interfaces USB 2.0 (una de las cuales está conectada a la MCU).
Soporta conexión CAN/USB2.0.
TMC2209 incorporado.
3 ventiladores de 3 pines, 3 puertos IO con convertidor de nivel, 1 RGB, 1 termistor, 1 LED de estado.

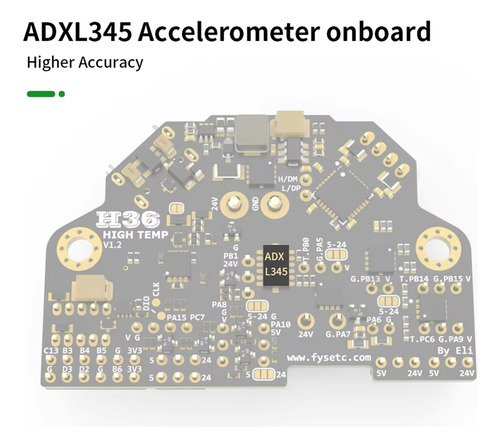

Acelerómetro ADXL345
integrado para actualización de firmware.
Aplicación: cabezal de impresión con motor NEMA de 14/36 mm.
Especificaciones de hardware:
microcontrolador: STM32G0B1T3
Acelerómetro: ADXL345
Puerto USB: 2 + 1 (para MCU), alimentado por

ventilador CH334P CANBUS:1 + 1 (para MCU) :4 (1 x 2 pines, 3 x 3 pines)
Salida de calefacción: 1
medición de temperatura: 1 (conector PH 2.0)








+1 (termistor incorporado) Monitorización de voltaje: 5 V, 24 V, accionamiento del motor: TMC2209 Entrada y salida de señal: 5 (PH2.0) + 7 (cabezal de pines) Control de tira de luz RGB: predeterminado de 2, hasta 5 unidades de soporte de placa auxiliar: sin tuerca de montaje integrada: no hay nota: debido a la diferente producción lotes, el aspecto puede variar, pero no afecta al uso. Color: negro Material: PCB y componentes

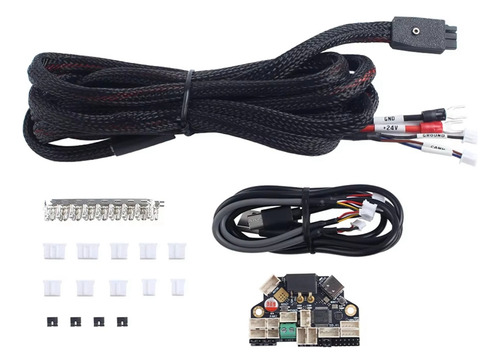

Contenido del paquete:
1 tabla de herramientas para alta temperatura,
1 juego de accesorios (los colores de los accesorios son aleatorio, no se aceptan especificaciones)

Solo el contenido del paquete anterior, otros productos no están incluidos.
Nota: el reflejo de la luz y las diferentes pantallas pueden hacer que el color del artículo de la imagen sea un poco diferente al real. El error de medición permitido es de +/- 1 a 3 cm.
