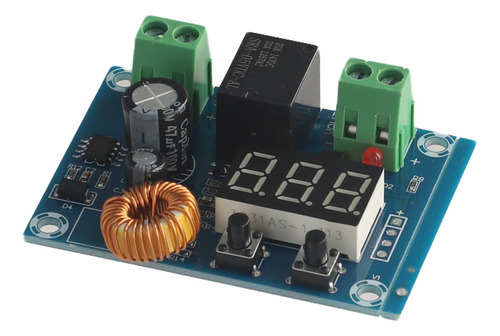

Interruptor De Voltaje De Batería De Litio De 12v 36v

Descripción

Características:
* Interruptor de desconexión de bajo voltaje de batería programable para batería DC 12-36 V y batería de iones de litio. Es un módulo de interruptor de protección, no incluye las pilas en sí.

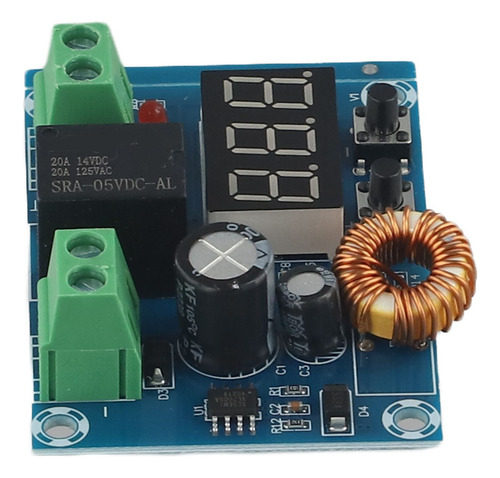

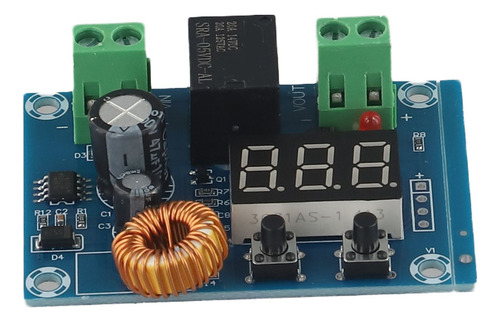

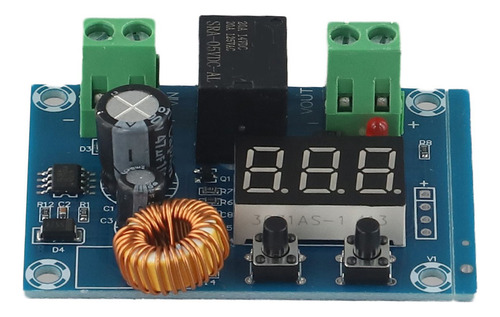

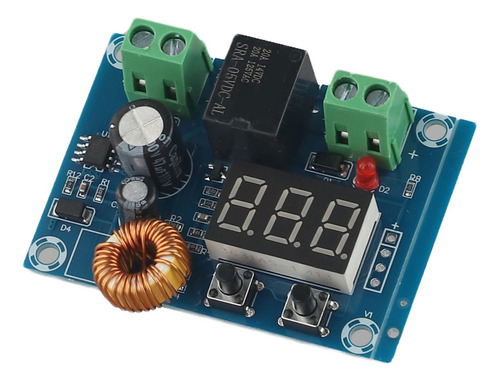

*Pulsador momentáneo incorporado para configurar el parámetro de desconexión por bajo voltaje y una pantalla roja de 3 dígitos que muestra el parámetro fácil de operar.
*Cuando el voltaje de la batería alcance los valores establecidos, el módulo desconectará la carga automáticamente para evitar que la batería se descargue en exceso y prolongue su vida útil.
*La pantalla es precisa, el módulo de conmutación se abre y cierra rápidamente cuando se acerca al voltaje mínimo; la configuración se almacena de forma no volátil, puede manténgalo ajustado cuando esté apagado.
*Aplicable a todos rango de voltaje aplicado a la protección contra descarga de baterías de triciclos eléctricos de dos ruedas, baterías de automóviles y baterías de vehículos eléctricos de nueva energía.

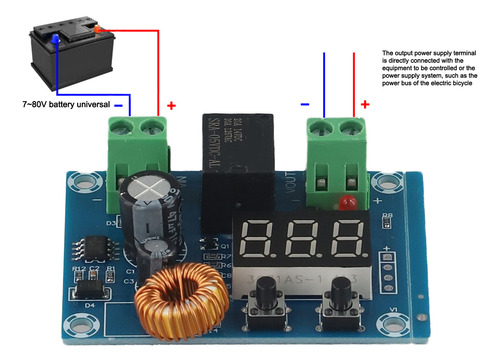

*La luz indicadora está encendida y hay una salida de voltaje en el terminal de salida. Cuando la luz indicadora está apagada, no hay salida de voltaje en el terminal de salida


Especificaciones:

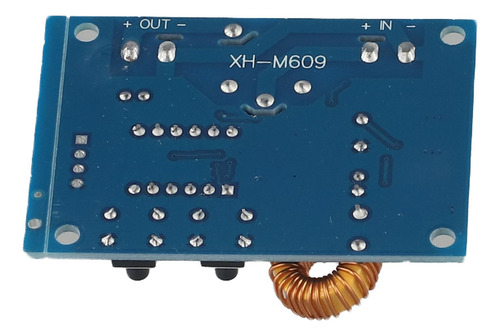

*Nombre del producto: interruptor de desconexión de bajo voltaje XH-M609
*Material: componentes electrónicos
*Tamaño: 57 x 42 x 19 mm
*Color: como se muestra
*Rango de voltaje de entrada: 12 a 36 V DC
* Precisión del control: 0,1 V Configuración de


uso:
configurado para que se detenga por debajo de 12,5 V y comience por encima de 14 V:
establezca el valor de protección: pulse el + una vez para mostrar el valor de protección, haga doble clic en el signo +, el punto decimal parpadeará y, a continuación, pulse + o - para cambiar el valor a 12,5. Si no se realiza ninguna operación durante 3 segundos, el módulo guardará automáticamente y saldrá del modo de configuración.
Establezca el valor de histéresis: pulse el - una vez para mostrar el valor de histéresis, haga doble clic en -, el punto decimal parpadeará y, a continuación, pulse + o - para cambiar el valor a 0,5. Si no funciona durante 3 segundos, el módulo se guardará automáticamente y saldrá del modo de configuración. Configúralo
para que se detenga por debajo de 10 V y comience por encima de 15,5 V:
defina el valor de protección: pulse el + una vez para mostrar el valor de protección, haga doble clic en el +, el punto decimal parpadeará y, a continuación, pulse + o - para cambiar el valor a 12,5. Si no se realiza ninguna operación durante 3 segundos, el módulo guardará automáticamente y saldrá del modo de configuración.
Establezca el valor de histéresis: pulse el - una vez para mostrar el valor de histéresis, haga doble clic en -, el punto decimal parpadeará y, a continuación, pulse + o - para cambiar el valor a 0,5. Si no se realiza ninguna operación durante 3 segundos, el módulo guardará automáticamente y saldrá del modo de configuración.
Restablecer la configuración de fábrica:
cuando se desconecte la alimentación, mantenga presionados ambos botones al mismo tiempo y, a continuación, encienda la alimentación. En este momento, la pantalla muestra 888 para indicar que los ajustes de fábrica se han restablecido correctamente.
Valor de protección establecido de fábrica: 12 V, valor de histéresis


: 2 V. Método de uso:
cuando se utiliza una batería nueva por primera vez, el valor de tensión nominal se acerca al valor real. Para determinar el voltaje de descarga que detiene, se puede obtener un valor de voltaje de descarga razonable según el método de cálculo del voltaje general de la batería.
Cuando se utilizan baterías viejas, hay una diferencia significativa entre el valor de voltaje real y el valor de voltaje nominal, por lo que es necesario que mida el valor del voltaje de terminación usted mismo durante el uso real. La
carga lenta se utiliza normalmente para cargar la batería (la carga rápida puede provocar un alto voltaje y corriente, pero puede dañar la batería fácilmente). El voltaje para una carga lenta es 0,2 veces el voltaje nominal y la corriente de carga debe ajustarse a aproximadamente 2/10 de la corriente de capacidad nominal de la batería.
Por ejemplo, el voltaje de carga de una batería de 6 V 50 Ah es de alrededor de 7,2 voltios y la corriente de carga se ajusta a 10 A.
Referencia: voltaje de carga = voltaje nominal x. para 2. Corriente de carga = corriente nominal x 0,2


Contenido del paquete:
*Interruptor de desconexión de bajo voltaje XH-M609



Nota: El color real del artículo puede ser ligeramente diferente al de las imágenes que se muestran en el sitio web debido a muchos factores, como el brillo del monitor y el brillo de la luz.
2. Por favor, permita una ligera desviación de medición manual en los datos.
