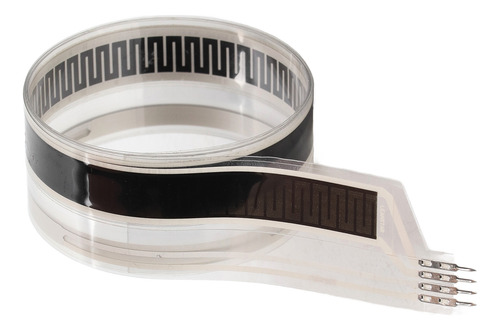

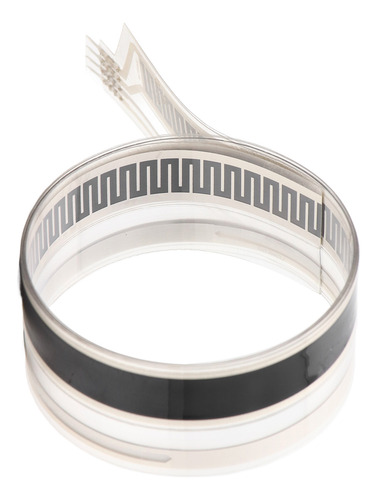

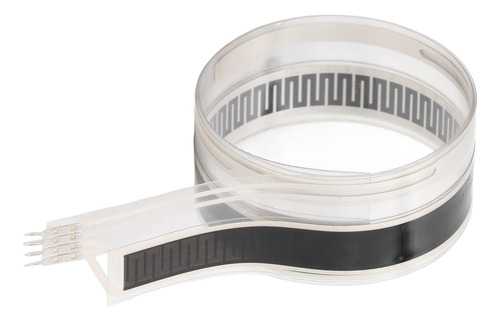

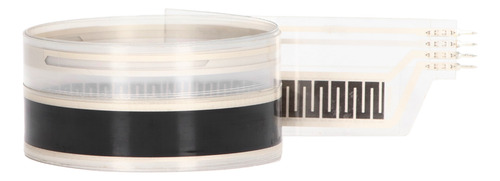

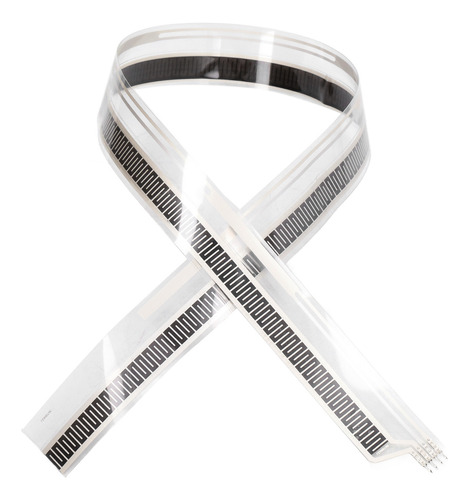

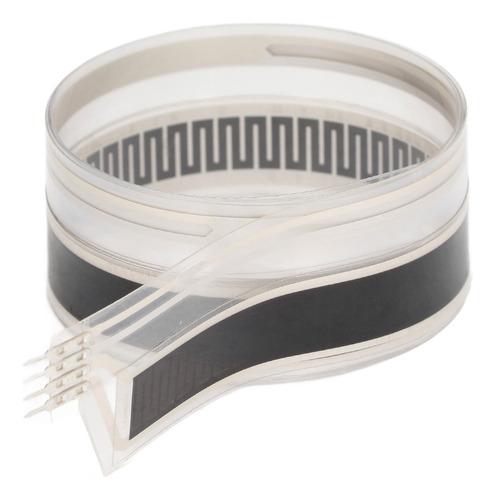

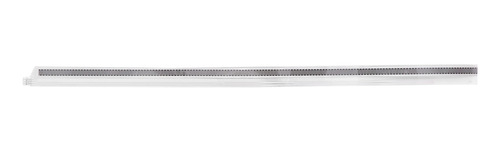

Sensor De Presión De Película Delgada Flexible Piezoeléctric

Descripción

Característica:
1.
TIPO DE PELÍCULA DELGADA: sensor de presión de película delgada flexible con un grosor inferior a 0,6 mm, que tiene un bajo consumo de energía y un excelente rendimiento. 2.
Alta eficiencia: salida de resistencia y voltaje, el transductor de presión de película delgada tiene una velocidad de respuesta rápida, alta sensibilidad y un amplio rango de detección. 3.

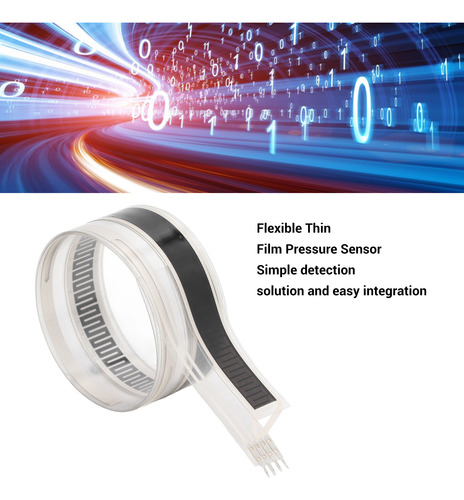

TAMAÑO COMPACTO: El transductor de presión flexible tiene una estructura compacta, un esquema de detección simple, una fácil integración y un amplio rango de aplicaciones. 4.

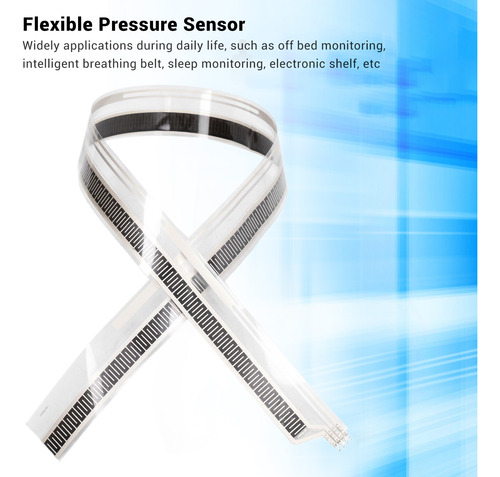

NO POLAR: la parte sensible a la presión del sensor es un componente no polar, que no tiene direccionalidad en el circuito y es muy práctico. 5. MÚLTIPLES USOS: amplias aplicaciones durante la vida diaria, como monitoreo fuera de la cama, cinturón de respiración inteligente, monitoreo del sueño, estante electrónico, etc.

Especificaciones:
tipo de artículo: sensor de presión de película delgada
Modelo: YD SF23 600
Tipo de salida: resistiva, voltaje de
salida: 3,3 V
Material: semiconductor
Precisión: 10 por ciento
Temperatura de trabajo: 25 grados centígrados
Caja de paquete: PET1. La parte sensible a la presión es un componente no polar y no tiene direccionalidad en el circuito;
2. La impedancia interna es alta y la señal eléctrica de salida es muy débil. En general, la señal eléctrica debe amplificarse mediante un preamplificador con alta impedancia de entrada antes de la transmisión, el procesamiento y la medición. La función principal del preamplificador es convertir la salida de alta impedancia del sensor piezoeléctrico en una salida de baja impedancia y también amplificar las señales débiles.
Una vez que la señal de salida del sensor piezoeléctrico es transformada y amplificada por la impedancia del preamplificador, se puede utilizar para amplificación general, indicación de detección o amplificación de potencia para el equipo de grabación y procesamiento de datos; 3. Según el principio de funcionamiento del sensor piezoeléctrico y su circuito equivalente, el sensor puede considerarse un generador de tensión o un generador de carga.
Por lo tanto, el preamplificador también tiene dos formas: una es un amplificador de voltaje, generalmente llamado convertidor de impedancia, cuyo voltaje de salida es proporcional al voltaje de entrada,
por ejemplo; el otro es un amplificador de carga, cuyo voltaje de salida es proporcional a la carga de entrada; 4. Cuando la ganancia de bucle abierto del amplificador K, la resistencia de entrada Ri y la resistencia de retroalimentación Rf son bastante grandes, y el amplificador puede considerarse un circuito abierto, su voltaje de salida Vout es proporcional a la carga de entrada
Qin.5. La principal ventaja del amplificador de carga es que cuando se utiliza un cable largo entre el sensor de película piezoeléctrica y el circuito electrónico, la tensión de salida del amplificador de carga es independiente de la capacitancia del cable.
Además, reduce en gran medida la fuga de carga causada por la capacitancia parásita alrededor del sensor; 6. Las ventajas de los amplificadores de tensión solo se reflejan cuando se debe considerar la temperatura ambiente. El cambio en la sensibilidad del voltaje a diferentes temperaturas es menor que el cambio en la sensibilidad de la carga. Por lo tanto, el amplificador de voltaje conectado a la película piezoeléctrica se ve menos afectado por la temperatura.

Lista de paquetes:
1 sensor de presión
