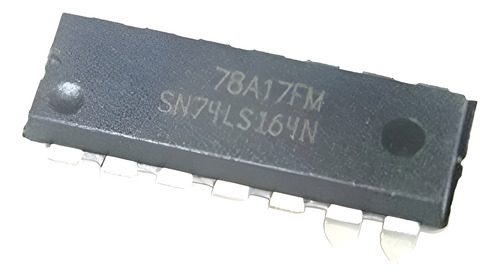

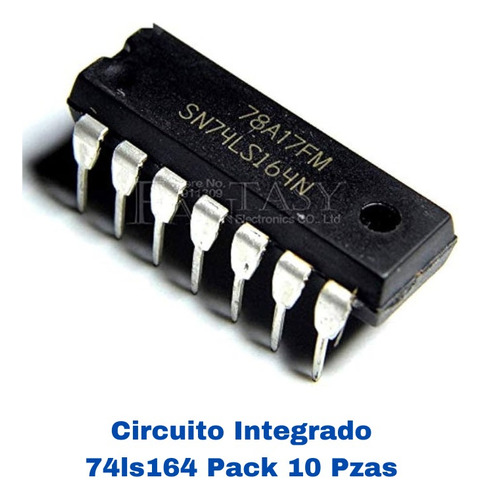

Circuito Integrado 74ls164 Pack 10 Pzas

Descripción

74LS164 PAQUETE 10 PZAS

Descripción
Circuito Integrado HD74LS164P diseñado para su uso como registros de cambio de salida en paralelo y entrada en serial de 8 Bits y función de clear.
Las entradas en serie(A y B) permiten un control completo sobre los datos entrantes, ya que un valor bajo en cualquiera de las entradas inhibe la entrada de los nuevos datos y restablece el primer flip-flop al nivel bajo en el siguiente impulso de reloj. Una entrada de alto nivel habilita la otra entrada que determinará el estado del primer flip-flop. Los datos en las entradas en serie se pueden cambiar cuando el reloj es alto o bajo, pero solo se ingresará la información que cumpla con los requisitos de tiempo de configuración. La sincronización ocurre en la transición de nivel bajo a alto de la entrada del reloj. Todas las entradas están sujetadas por diodos para minimizar los efectos de la línea de transmisión.


Entradas serie cerradas
Totalmente búfer de reloj y entradas en serie
Borrado asincrónico
Aplicaciones: Industrial, comunicaciones y red


•Familia: LS
•Tipo de salida: Estándar
•Tipo de lógica: Registro de desplazamiento
•Número de elementos: 1
•Número de bits por elemento: 8
•Función registro de desplazamiento: Serie a paralelo
•Tensión de alimentación máxima: 5.25 V
•Tensión de alimentación mínima: 4.75 V
•Frecuencia de reloj: 25 MHz
•Temperatura de funcionamiento mínima: 0 ° C
•Temperatura de funcionamiento máxima: 70 ° C

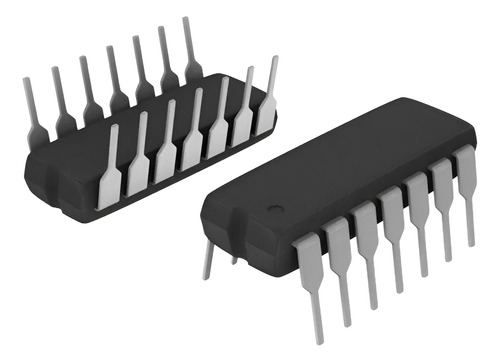

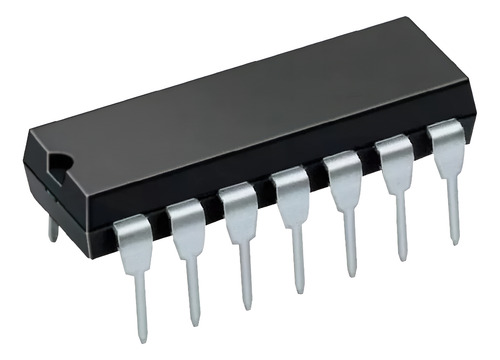

•Encapsulado: DIP
•14 pines


Registro de corrimiento en paralelo de desplazamiento en serie. Las entradas en serie cerrados (A y B) permiten un control completo sobre los datos entrantes como mínima en cualquiera de las entradas, inhibe la entrada de los nuevos datos y restablece el primer flip-flop a nivel bajo en el siguiente pulso de reloj. Una entrada de alto nivel permite la otra entrada que determina el estado del primer flip-flop. Los datos en las entradas de serie se pueden cambiar mientras el reloj es alto o bajo, pero sólo se introducirá la información que satisface los requisitos de tiempo de instalación. Todas las entradas tienen diodos de apriete para minimizar los efectos de la línea de transmisión.

Especificaciones:
- Voltaje de entrada y alimentación: 5V.
- Voltaje de salida: 5V.
- Corriente de entrada: 30mA.
- Corriente de salida 1.6mA.
- Frecuencia de reloj: 25Mhz.
- Rango de operación de temperatura: 0ºC a +70ºC.
- Tiempo de conmutación: 25ns
