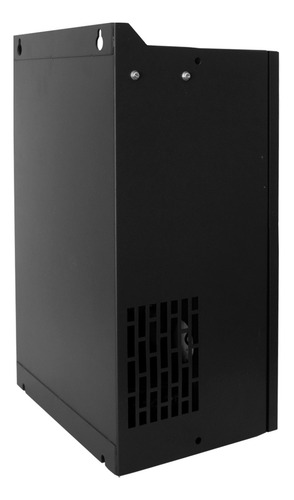

Variador De Frecuencia 30 Hp 90amp Bifasico A Trifasico 220v

Descripción

¿NECESITAS ALIMENTAR TU MOTOR TRIFÁSICO Y SOLO TIENES ALIMENTACIÓN BIFÁSICA?

Variador De Frecuencia 30 Hp Entrada Bifasica o trifasica Salida Trifasica 220v

HD600-2S/2T-22G

Caracteristicas de nomenclatura
Nombre de la serie del producto: HD600
Niveles de Voltaje: 220v
Clasificación de Voltaje: S: Monofasico / T: Trifasico
Potencia del motor adaptativa: 22 KW
Modelos aplicables: G: Tipo general


Corriente de Entrada (A): 97
Corriente de Salida (A): 90
Motor Adaptativo (kW): 22

CONTROL PRINCIPAL

-Frecuencia Máxima
Control Vectorial: 0 ~ 598 Hz
Control VF: 0 ~ 1200 Hz

-Frecuencia Portadora
1K ~ 15kHZ; la frecuencia portadora se puede ajustar automaticamente según las características de la carga

-Resolución de frecuencia de entrada
Configuración digital: 0,01 Hz
Configuración analógica
Frecuencia Máxima x 0,1%

-Método de Control
Control vectorial de bucle abierto (SVC), V/Fcontrol

-Par de Arranque
Tipo G : 0,5 Hz/180% (control vectorial de bucle abierto)
Maquina tipo P : 0,5 Hz/120 (control vectorial de bucle abierto)

-Rango de Velocidad
1:200 (control vectorial de bucle abierto)

-Precisión de velocidad constante (Precision del control de velocidad)
Control vectorial de bucle abierto (mayor o igual)±0,5% (velocidad síncrona nominal)

-Estabilidad del control de velocidad
Control vectorial de bucle abierto (mayor o igual) ±0,3% (velocidad síncrona nominal)

-Respuesta de par
(Mayor o igual) 40 ms (control vectorial de bucle abierto)

-Capacidad de sobrecarga
Tipo G: 150% de corriente nominal durante 60 segundos ; 180% de corriente nominal durante 5 segundos
Maquina tipo P: 120% de corriente nominal durante 60 segundos ; 150% de corriente nominal durante 5 segundos

-Aumento de par
Aumento de par automático; aumento de par manual del 0,1% al 30.0%

-Curva V/F
Tres tipos: tipo lineal; tipo multipunto; curva V/F tipo cuadrado

-Curva de aceleración y desaceleración
Modo de aceleración y desacelecración recta o en curva S; cuatro tiempos de aceleración y desaceleración: rango de tiempo de aceleración y desaceleración 0,0s ~ 3000,0 s

-Frenado CC
Frecuencia de frenado CC: 0,0 Hz ~ frecuencia máxima, tiempo de frenado: 0,0 ~ 36,0 segundos, valor actual de la acción de frenado: 0,0% ~ 100,0%

-Control de avance
Rango de frecuencia de desplazamiento: 0,00 Hz ~ 50,00 Hz; tiempo de aceleración y desaceleración de jog 0,0s ~ 3000,0 s

-PLC simple, operación de varias velocidades
Logre hasta 16 velocidades a través de PLC integrado o terminales de control

-PID incorporado
Es conveniente realizar el sistema de control de circuito cerrado de control de procesos.

-Regulador automático de voltaje (VAR)
Cuando el voltaje de la red cambia, puede mantener automáticamente el voltaje de salida constante

-Limitación y control de par
La función "excavadora" limita automáticamente el torque durante la operación para evitar disparos frecuentes por sobrecorriente; el modo vectorial de circuito cerrado puede lograr el control del par.


PERSONALIZACION

-Autoprueba de seguridad de equipos periféricos al encender
Puede realizar la detección de seguirdad de dispositivos perifericos como conexión a tieera, cortocircuito, etc. después del encendido

-Función de bus CC común
Puede realizar la función de múltiples inversores que comparten el bus de CC

-Botón JOG
Tecla programable: operación de avance/retroceso/selección de función de operación de JOG

-Control de frecuencia de oscilación textil
Varias funciones de control de frecuencia de onda triangular

-Función de limitación de corriente rápida
El algoritmo de limitacion de corriente rápido incorporado reduce la probabilidad de que el inverso informe sobrecorriente y mejora la capacidad antiinterferencias de toda la maquina

-Control de tiempo
Función de control de sincronización: rango de tiempo de configuración 0 h ~ 65535 h

-Estandarización del cable de extensión del teclado
Se puede ampliar el teclado utilizando un cable de red estándar

RUN

-Ejecutar canal de comando
Tres canales: configuración del panel de operación, configuración del terminal de control y configuración del puerto de comunicación serie. Se puede cambiar de varias maneras

-Fuente de frecuencia
Hay 10 fuentes de frecuencia: configuración digital, configuración de voltaje analógico, configuración de corriente analógica, configuraciín de pulso y configuración de puerto serie

-Fuente de frecuencia auxiliar
10 fuentes de frecuencia auxiliares. Síntesis de frecuencia y ajuste de frecuencia auxiliar flexible.

-Terminales de entrada
Cinco terminales de entrada digital son estándar y un máximo de nueve terminales de entrada digital ( A | 1, A | 2 se puede usar como terminal DI), compatible con el modo de entrada activo PNP o NPN, dos terminales de entrada analógica, de los cuales AI1 y AI2 se pueden usar como entrada de voltaje o corriente. (Si necesita ampliar las funciones de la terminal de entrada y salida, utilice una tarjeta de expansión)

-Terminales de salida
Terminal de salida digital (salida bipolar), terminal de salida de relé; una terminal de salida analógica, 0/4 mA ~ 20 mA o 0/2 V ~ 10 V, que puede realizar la salida de cantidades fisicas como frecuencia establecida, frecuencia de salida, velocidad, etc.

FUNCIONAMIENTO Y VISUALIZACION

-Pantalla LED
Parámetros de visualización

-Pantalla LCD
Opcional, indicaciones en chino/inglés/ruso para el contenido de la operación

-Copia de parámetros
La pantalla LCD LED permite copiar rápidamente los parámetros

- Bloqueo de teclas y selección de funciones
Bloquee algunas o todas las teclas y defina el rango de algunas teclas para evitar un mal funcionamiento
