Modulo Rs485 4-entrada Analógica 10v Compatible Plc Arduino

Descripción

En Nextia Fénix estamos 100% comprometidos con el cliente, por lo que te ofrecemos un excelente servicio de preventa y postventa.

************Nosotros SI podemos generar tu factura con validez en México.************

Gracias a ello llevamos más de una década como Mercadolideres Platinum. Compra con nosotros y descubre la calidad hecha servicio. Mira este producto:
************ Modulo Analógico RS485 4 Canales 0-10V************

Incluye:
-Un modulo Analógico RS485 4 entradas 0 - 10V ZTS-3000-10V



Voltaje de Alimentacion
5V-30V

Tipo
Entradas Analógicas

Cantidad
4

Rango de Entrada
0 - 10V

Resolución
12 Bits

Tasa de Conversión
10 Veces por Segundo

Presición
±0.1%

Comunicacion
RS485 MODBUS RTU

Temperatura de trabajo
-20°C ~ 70°C

Humedad de trabajo
10% - 85% sin condensación

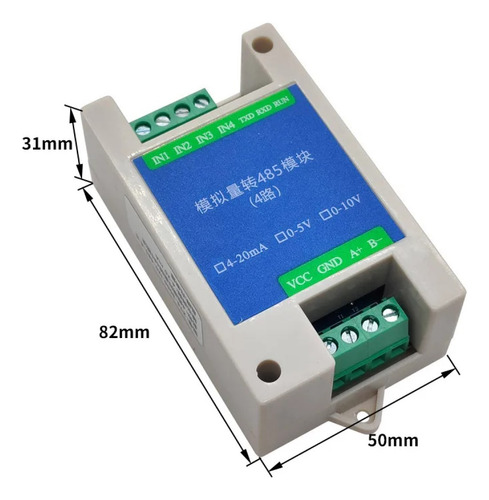

Dimensiones
82mm X 50mm X 31mm


Descripción

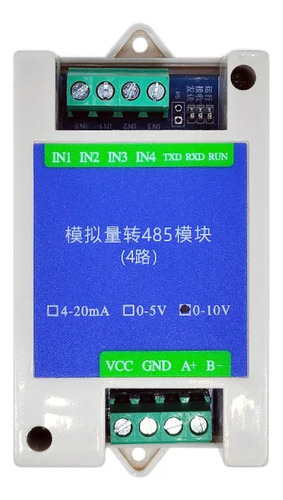

El Módulo analógico 0 – 10V RS485 es un módulo que cuenta con 4 entradas analógicas de 0 – 10V optoaisladas que nos ayudan a sensar señales analógicas a nuestro sistema ya sea PLC, Arduino o microcontrolador PIC AVR (a traves de la interfaz Serial RS485) asi como otros equipos capaces de comunicarse via RS485.

El ZTS-3000-10V es usado principalmente en el ámbito industrial, para la adquisición de señales asi como para el monitoreo y control de equipo. La comunicación con el modulo es a través de la interfaz RS485 la cual es compatible con el protocolo estándar MODBUS RTU y se puede conectar directamente a cualquier PLC con comunicación RS485 o Pantallas touch DCS

El ZTS-3000-10V cuenta con 4 canales que permiten la recolección de señales de voltaje de 0 a 10V. Cada canal está diseñado con una resolución de 12 bits, lo que se traduce en una capacidad de 4095 niveles de detalle, y una precisión del 0.1%. Esto garantiza que cada señal capturada sea precisa y representativa, lo que es crucial para aplicaciones donde la exactitud es vital.

Gracias a su interfaz de comunicación RS485, este módulo permite la transmisión de datos a una distancia de hasta 1000 metros. Esto significa que puedes recopilar datos de diversas fuentes distribuidas a lo largo de una planta o instalación industrial, y transmitirlos de manera confiable a un PLC, instrumento de control industrial, pantalla de configuración o software de configuración. La compatibilidad con el protocolo de comunicación ModBus-RTU asegura una integración fluida con los sistemas existentes, facilitando la recolección y análisis de datos en tiempo real.

La seguridad y la durabilidad son aspectos clave en cualquier entorno industrial, y el ZTS-3000-10V no decepciona. Está diseñado para operar en un rango de voltaje de 5 a 30VDC, con protección contra inversión de polaridad, sobrevoltaje, sobrecorriente y cortocircuito. Además, el módulo incorpora protección descargas electrostáticas, lo que lo hace resistente a las condiciones adversas que se pueden encontrar en muchos entornos industriales. La inclusión de un “watchdog” anti-crash garantiza que el módulo funcione sin interrupciones, incluso en situaciones de fallo inesperado.

El ZTS-3000-10V es altamente configurable para adaptarse a las necesidades específicas de tu aplicación. Cada canal de señal analógica puede configurarse de manera independiente, permitiéndote adaptar la recolección de datos a los requisitos de tu sistema. Además, puedes configurar la dirección del módulo, la velocidad de transmisión (baud rate) y el bit de verificación a través del software. Con opciones de velocidad de transmisión desde 1200 hasta 115200 BPS, puedes optimizar la comunicación en función de la cantidad de datos y la velocidad requerida para tu operación.

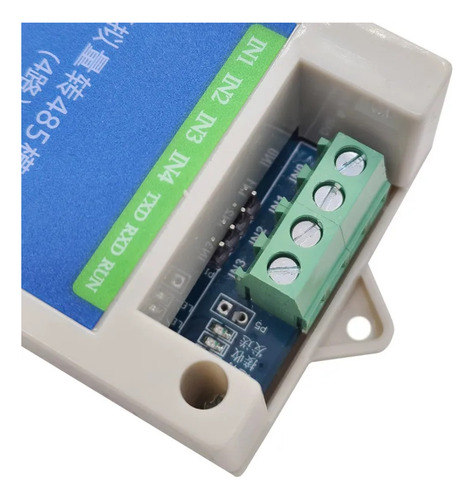

El módulo está equipado con luces indicadoras de operación, que facilitan el monitoreo en tiempo real del estado de comunicación. Esto es especialmente útil para la solución de problemas y el mantenimiento preventivo. Además, el aislamiento de señal mediante amplificadores operacionales asegura que las señales capturadas se mantengan limpias y libres de interferencias, garantizando una adquisición de datos precisa incluso en entornos ruidosos.

Su capacidad para operar en un amplio rango de temperaturas (de -40°C a 60°C) lo hace adecuado para entornos desafiantes, garantizando un rendimiento confiable en condiciones extremas.

El ZTS-3000-10V cuenta con 4 entradas analógicas que pueden trabajar con señales de entrada de 0 – 10V, con una resolución de 12bits y una tasa de conversión de 10 veces por segundo, perfecto para manejar señales de sensores de nivel que trabajen en el rango del modulo.

Este módulo es una versión mas económica de otros módulos que se venden en la red que son mas caros pero no representan una gran diferencia en cuanto a calidad que nuestro modulo.

Dentro de las principales características del modulo tenemos:
1.- 4 Canales Análogos. Con señal de entrada de 0 -10V.
2.- Interface RS485. Protocolo MODBUS RTU, Baud Rate 1200 – 115200
3.- Software de configuración. Se cuenta con una aplicación para Windows que se puede comunicar a través de nuestro adaptador USB-RS485 con la tarjeta y asi configurar el modulo, pero tambien poder monitorear y manipular las entradas y salidas del módulo.
