Contador De Frecuencia Del Generador De Señales Con Función

Descripción

I. Los principales parámetros técnicos:
1.

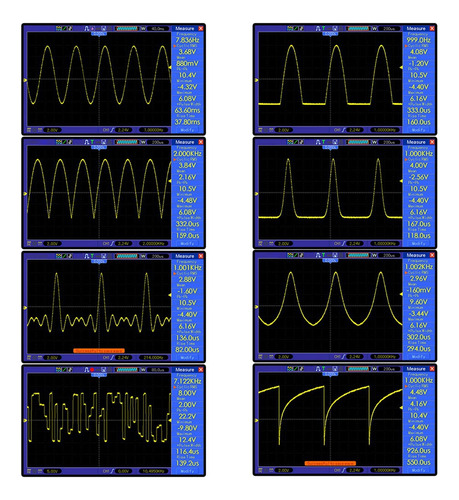

Formas de onda de salida: onda sinusoidal, onda cuadrada, onda triangular, onda de diente de sierra hacia adelante, onda de diente de sierra inversa, onda de ECG, aumento exponencial, caída exponencial, pulso de Lorentz, pulso de Gauss, pulso sinc, media onda, onda completa, onda de Schumann, onda de ruido, y así 15 tipos de formas de onda. 2. Fuente de alimentación: DC4-9 V, se recomienda DC5V cuando se utiliza el adaptador, se recomienda una batería de litio de 3,7 V cuando se utiliza la alimentación de la batería.
3.
Corriente: 180 mA con un voltaje de 5 V 4.

Rango de frecuencia: onda sinusoidal de 0,01 Hz a 500,00 kHz (con un mayor aumento de frecuencia, la amplitud de salida disminuirá), otras formas de onda de 0,01 Hz-100,00 kHz (pero sin limitar el límite superior de la frecuencia ajustable, si los requisitos de distorsión y fluctuación no son altos, el uso de la frecuencia puede aumentarse aún más). 5.
Resolución: 0,01 Hz. 6.
Distorsión de onda sinusoidal: menos del 1% por debajo de 1 kHz, menos del 0,5% por encima de 1 kHz. 7.
Amplitud de salida: máximo T10 V (P-P).
8. Impedancia de salida: 50 ohmios.
9. Compensación: máximo 10 V, con función de apagado. 10.
Se pueden guardar todos los parámetros de configuración.
11. Los filtros se pueden activar y desactivar y se pueden adaptar bien a la salida en forma de onda sinusoidal y pulsada. II. Características:

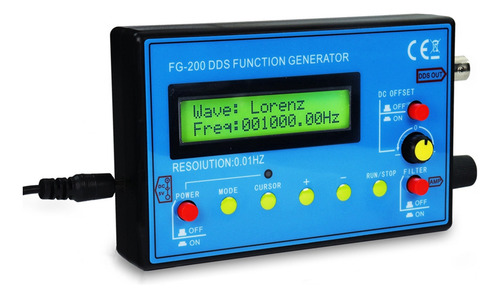

tamaño compacto (125 x 80 x 26,5 mm), funciones completas, operación sencilla, fácil de transportar. Puede

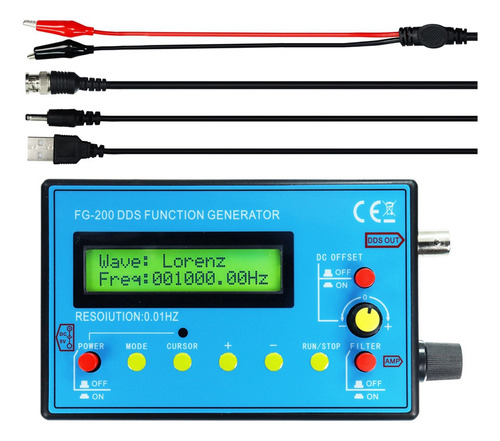

alimentarse con un adaptador de corriente o una batería de litio de 3,7 V. Junto con un osciloscopio, se puede utilizar para
probar y depurar circuitos electrónicos, probar las características de frecuencia y la respuesta al impulso y medir amplificadores de audio. Gracias a la

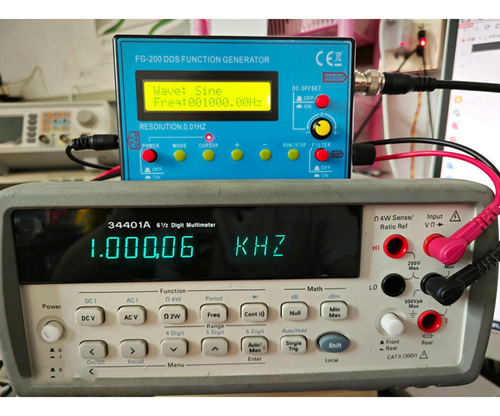

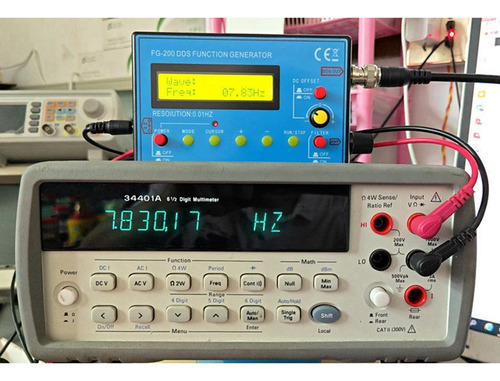

buena precisión y estabilidad de frecuencia del DDS, también es muy adecuado para la calibración del factor de barrido de un osciloscopio. La
salida de onda cuadrada es adecuada para ajustar las características del pulso del oscilloscopio, el atenuador y la sonda.
Nota: debido a los diferentes lotes de producción, puede haber ligeras diferencias
