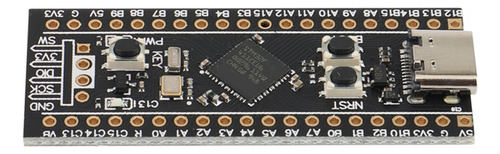

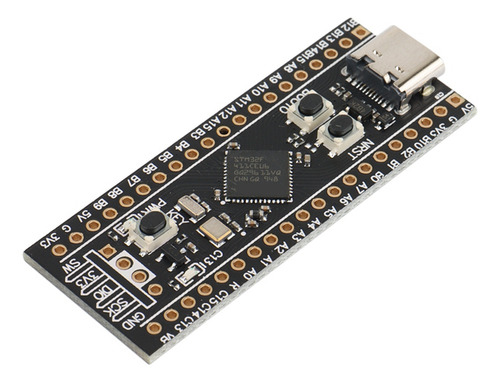

Placa De Desarrollo Stm32f411, Stm32f411ceu6 Stm32f4 Lear, 2

Descripción

La
versión V3.0 del oscilador de cristal de alta velocidad de 25 MHZ y el oscilador de cristal de baja velocidad de 32,768 kHz y 6PF comenzaron a utilizar un proceso sin plomo, el cabezal del pin está chapado en oro, el cargador de arranque
WeAct HID FW, más ecológico, se ha quemado de fábrica. Es una versión especial de prueba de fábrica y no se proporciona hexadecimal.


Las placas de programación MicroPython compatibles con la versión V1.3 y superior tienen 3 botones, el botón de reinicio, el botón BOOT0 y los botones de usuario.
Cómo entrar en el modo ISP
Método 1: Mantenga presionada la tecla BOOT0 y el botón de reinicio en estado de alimentación, luego suelte el botón de reinicio y suelte el botón BOOT0 después de 0,5 segundos
Método 2: Mantenga presionada la tecla BOOT0 cuando esté apagado, y suelte la tecla BOOT0 0,5 S después de encender el
modo DFU: simplemente use el cable de datos para conectarse al ordenador, si hay





un problema no reconocido, puede calentar correctamente el chip (25 grados Celsius) y, a continuación, volver a entrar en el modo ISP Modo de puerto serie
: utilice el USB al puerto serie para conectar el PA9 y el PA10 de la placa base
WeAct HID FW Bootloader
Sin necesidad de USB a puerto serie, sin depurador, sin controlador de computadora, solo un cable de datos -C para completar la descarga del firmware

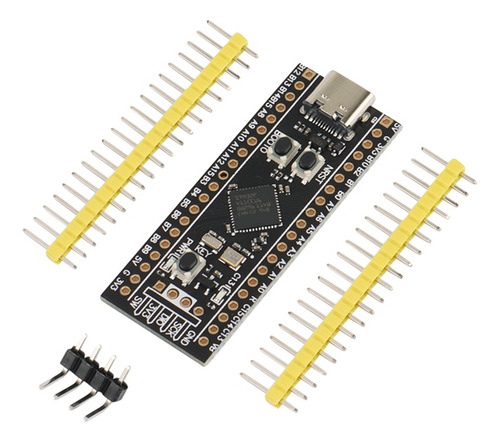

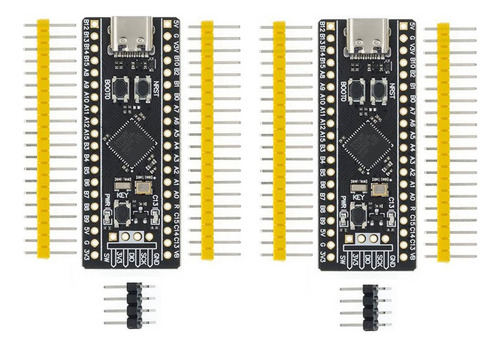

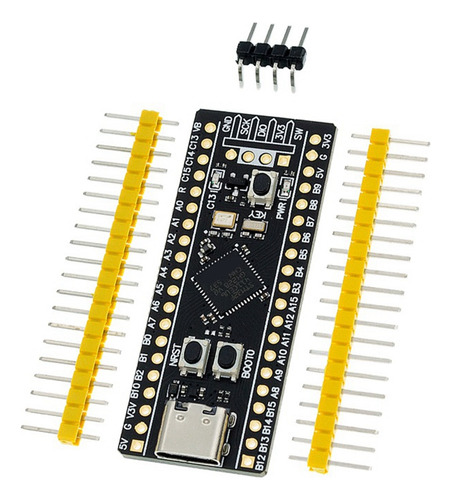

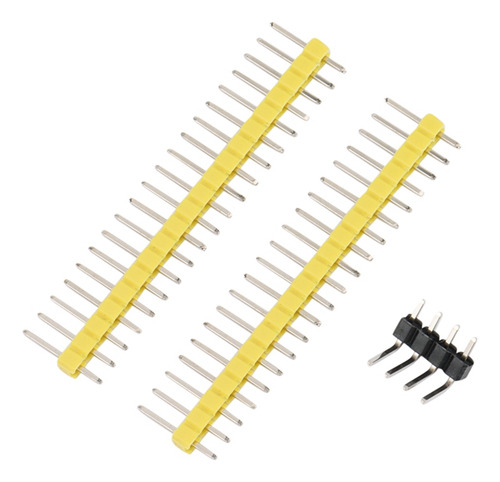

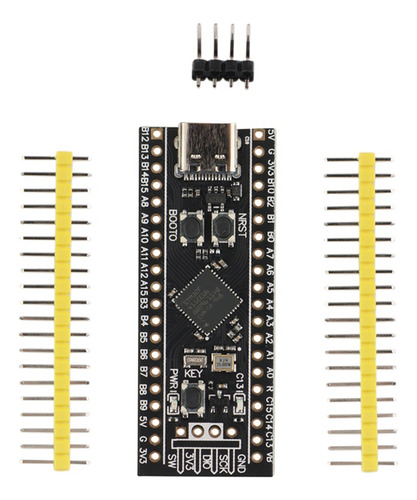

Mantenga presionado el botón Tecla, haga clic en el botón de reinicio, LED 13 parpadeos, suelta el botón del teclado para entrar. Modelo: STM32F411CEU6 Color: negro Material: PCB Contenido del paquete: 2 placas de desarrollo con pin
