Programador De Ecu Automotriz V1.3 Con Conjunto Completo De

Descripción

Programador de
ECU automotriz modelo UPA USB V2014 de placa pequeña V1.3 con conjunto completo de adaptadores
1
nuevo programador USB UPA con adaptadores completos El nuevo UPA-USB es el conjunto completo con todos los adaptadores. El dispositivo principal se puede conectar directamente al UUSP (programador en serie UPA-USB) de Elrasoft.com o mediante un cable de extensión DB9 macho/hembra opcional 1:1 Está equipado con un conector ZIF de 40 pines para todos los dispositivos DIP/DIL estrechos y anchos, así como un conector SOIC ZIF (150 mil, estrecho) de 16 pines para cubrir los dispositivos más utilizados.



Nuevo programador USB UPA con adaptadores completos



Idioma: inglés.

Versión de software: V1.3



UPA USB Programador Descripción: El



nuevo UPA-USB es el conjunto completo con todos los adaptadores, el dispositivo principal se puede conectar directamente a RasofA UUSP (programador en serie UPA-USB) de T.com o mediante un DB9 macho 1:1 opcional/ cable de extensión hembra. Está equipado con un conector ZIF de 40 pines para todos los dispositivos DIP/DIL estrechos y anchos, así como un conector SOIC ZIF (150 mil, estrecho) de 16 pines para cubrir los dispositivos más utilizados. La



configuración del dispositivo se realiza



mediante teclas de configuración especiales que hacen que el trabajo sea cómodo y seguro en comparación con el cableado manual. Los paquetes adicionales se pueden cubrir con los adaptadores comúnmente disponibles conectados a la toma



ZIF de 40 pines. El dispositivo principal también incluye un ISIF de 10 pines. Conector IP en el que se incluyen los adaptadores ISP que se pueden conectar mediante un cable plano 1:1 estándar (incluido). Los adaptadores ISP PLCC incluidos se colocan directamente sobre el chip soldado del dispositivo de destino, lo que hace que el trabajo sea cómodo y seguro en comparación con soldar o utilizar clips que se conectan manualmente.







(La fuente de alimentación UUSP al destino del ISP se puede habilitar o deshabilitar a través de un puente ubicado junto al conector ISP de 10 pines)



Información de actualización del programador de dispositivos UPA-USB V1.3: soporte agregado para

MC9S12HY64/HA32

Soporte agregado para memoria flash en serie: A25L512/010/020/040/040/

080/016/032, SST25VF512A/010A/020B/040B/080B/080B/080B/080B/080B/016B/032B, S25FL004A/008A/016A/032A/064A Se agregó soporte para 24C1024, 24C1025 Se agregó la memoria de borrado masivo de datos a PIC 16F913-7/946, 12F629/675 Se agregó la función de script GetPage Se agregó la función de script AutobaudRateDevice (solo dispositivos HC08)

La función de script GetProgrammerFrameChildCtrl (achildCtrlName: string): se agregó tControl Se agregó la función del

script EnablePicMemoryAreas (AProgram, AID, aConfig, aCalibration, AEEPROM: boolean): boolean; se agregó se corrigió un error con Funciones de script ProgramDevice, ReadDevice... cuando se usa con PIC

Se corrigió un error con la función SethC08SecurityBytes (secBytes: string)

68hc11 que decía si Oscillator no está configurado para

actualizar automáticamente los archivos de ejemplo de guiones

El software está firmado

digitalmente El controlador USB upausb.sys está firmado digitalmente
La
EEPROM



Simplemente conecte la placa base al programador de la UPA directamente o mediante un cable de extensión DB9 macho/hembra (1:1). Introduzca la clave de configuración correcta en la ranura de la placa base y comience a programar a través del zócalo ZIF o SOIC. También puedes usar el conector DIL a cinta plana de 10 pines incluido, colocarlo dentro de la toma ZIF y conectar un clip o una pinza SOIC para utilizarlos como ISP desde allí. El



MCU de Motorola.



Elige el adaptador que quieres usar, conecta el cable plano al adaptador (siempre se indica el PIN 1, tanto en el cable como en el adaptador) y también al conector ISP de 10 pines de la placa principal. Seleccione la fuente de alimentación VCC a través del puente de la placa base situado junto al conector ISP (encendido = destino suministrado desde upa, apagado = objetivo recibido por su propia fuente de alimentación). Deslice el adaptador sobre el PLCC MCU soldado de la PCB de destino.



(sin soldar, sin comprobar los pines ni contar los pines, ahorra mucho tiempo y problemas y le permite hacer su trabajo de forma más rápida, precisa y sencilla)



Una vez que su taller esté equipado con nuestro kit de adaptadores, tendrá una experiencia de UPA completamente nueva.



STMicroelectronics ST62*:



ST6240, ST6245, ST6249



NSC CR16*: CR16* 16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9 Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC05H12, MC68HC05H12 HC



05L28, MC68HC05P3, MC68HC705P3*, MC68HC05X16, MC68HC05X16 68HC05X32 Motorola HC08AZ32: MC68HC08AS20,



MC68HC08AS32, MC68HC08AZ32, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZA



Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11EA9 HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6 2, MC68HC11PA8, MC68HC11PH8 Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A











Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12DG256, MC9S12H256 128, MC9S12H256



Arquitectura Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253



Atmel AVR Risk of 8 bits: AT90S1200, AT90S1200, AT90SMicrochip 2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4433 34, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega 162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATiny15, ATminy2313 PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675 Microchip PIC16: PIC16F



627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F72 73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84 (A), PIC16F870, PIC16F871, PIC16F872, PIC16F873 (A), PIC16F874 (A), PIC16F876 (A), PIC16F877 (A).



EEPROM I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW 574252, GRM-003, GRM- 004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01 EEPROMS Microcable: 7002, 93CC01 06, 93C14, 93C14 C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C4



EEPROMS SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25CC4 160, EEPROMS 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045



Varias EEPROM: CXX CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102



*Solo EEPROM



NEC.. udp 780828 a UDP 780948 UDP 780949

UDP 780973 UDP 780974



TMS...









TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 78K0/HC912



TMS370CX58 78K0/HC912 TMS375C006

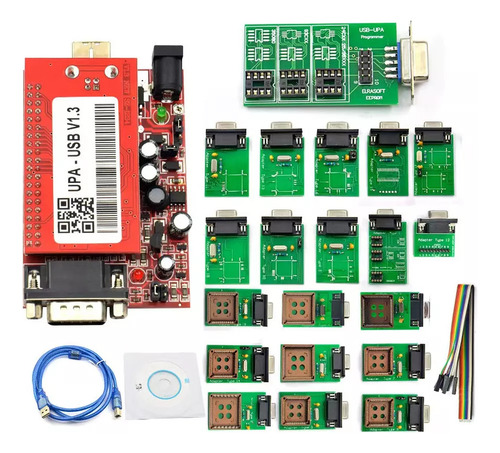

Lista de paquetes: 1



unidad principal, 1

cable USB, 1 unidad

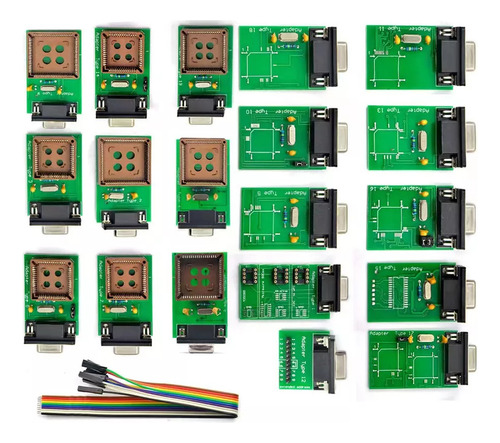

xD, 1 unidad de cable de 5 pines, 1 unidad, adaptador tipo 1 para eprom I2C, SPI, Microware y M35080, 1 unidad, adaptador tipo 2 piezas Motorola MC68HC11P2+MC68HC11PH8-PLCC84 1 unidad de adaptador tipo 3, Motorola MC68HC08AS-PLCC52, 1 unidad, adaptador tipo 4, Motorola MC68HC11KA2/4+MC68HC11KS-PLCC68 adaptador, 1 unidad,







adaptador de 5 tipos Motorola MC68HC (9) 08-QFP64, 1 unidad, tipo

6, Motorola MC68HC11F1-PLCC68, 1 unidad, adaptador de tipo

7, Motorola MC68HC05H12-PLCC52, 1 unidad, adaptador de tipo

8 Motorola MC68HC11K-PLCC84, 1 unidad, adaptador tipo 9, Motorola

MC68HC11A8/E1/E9/E20+MC68HC84 11EA9-PLCC52, 1 unidad 10 Motorola MC68HC11KA2/4+MC68HC11PA8-QFP64, 1 unidad de adaptador tipo 11 Motorola MC68HC11K-QFP80, 1 unidad de adaptador tipo 12, dirección extendida, 1 unidad, adaptador tipo 13 Motorola MC68HC11A8/E1/E9/E20-QFP64 ,

1 unidad de adaptador tipo 14 Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC705B16/B32-B32-B32 PLCC52





Adaptador Motorola MC68HC tipo 15 (7) 05E6-SOIC28,

1 pieza 16 adaptador Motorola MC68HC05B4/B6/B8/B16/B32+MC68HC (7) 05X16/X32-QFP64 1 pieza 16 Adaptador

17 Motorola MC68HC (9) 12B32-MC68HC (9) 12D60 (A) -QFP80, 1 unidad, tipo adaptador 18 Motorola MC68HC (9) Adaptador 68HC11F1-QFP80, 1 unidad, tipo 19, Motorola MC68HC11L6-PLCC68
