Probador De Transistores De Osciloscopio Digital 3 En 1 Y Ge

Descripción

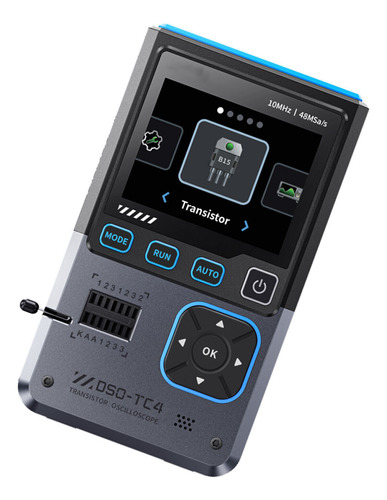

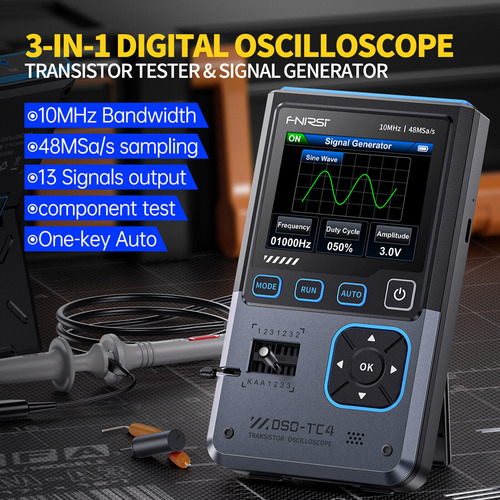

Generador de señales de osciloscopio tres en uno FNIRSI DSO-TC4 de 10 MHz,
detección de transistores con pantalla TFT a color de 2,8 pulgadas
Descripción:
- El DSO-TC4 es un equipo multifuncional, completo y
práctico, y está diseñado para las industrias de mantenimiento e I+D. - El
DSO-TC4 se compromete a proporcionar a los usuarios funciones potentes y flexibles y una
experiencia de operación portátil, y es una herramienta ideal para

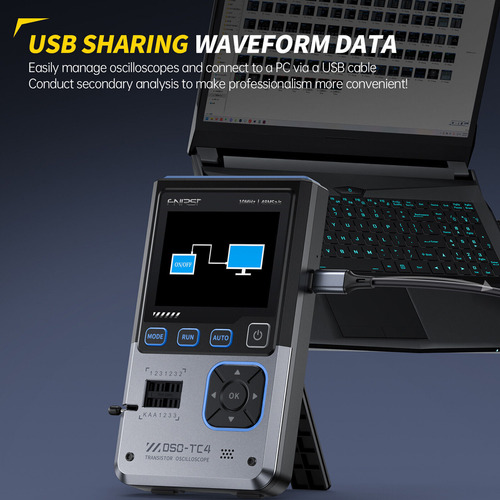

trabajos de mantenimiento e I+D. Características: - Frecuencia de muestreo: 48 MSAA /s - Ancho de banda analógico: 10 MHz - Protección de voltaje: ± 400 V - Forma de onda almacenamiento: permite guardar y ver capturas de pantalla, lo que es
práctico para el análisis de datos.
- Admite 13 salidas de forma de onda, rango de frecuencia de 0 a 50 kHz, voltaje de salida
ajustable de 0 a 3 V.
- Los parámetros de salida (frecuencia, amplitud, ciclo de trabajo) son ajustables y
flexibles para satisfacer diversas necesidades.
- Alta eficiencia: identifica automáticamente el tipo y la disposición de los pines del
componente probado, simplifica el proceso de operación y mejora la eficiencia de la prueba.
- Diversas categorías: detecta y analiza el rendimiento y las características
de los semiconductores componentes como transistores, diodos, triodos, efecto de campo
(FET), etc.

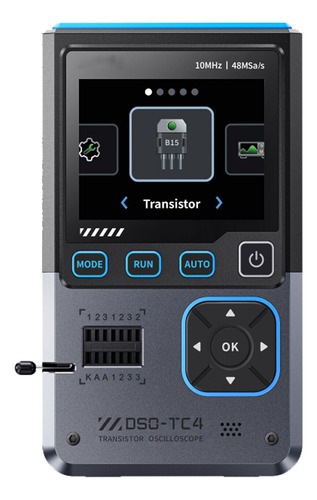

- Equipado con una pantalla TFT a color de 2,8 pulgadas, la imagen es clara e
intuitiva.
- Batería de litio recargable de alta capacidad integrada (1500 mAh), tiempo de espera de
4 horas.
- Pequeña y ligera, adecuada para uso móvil.

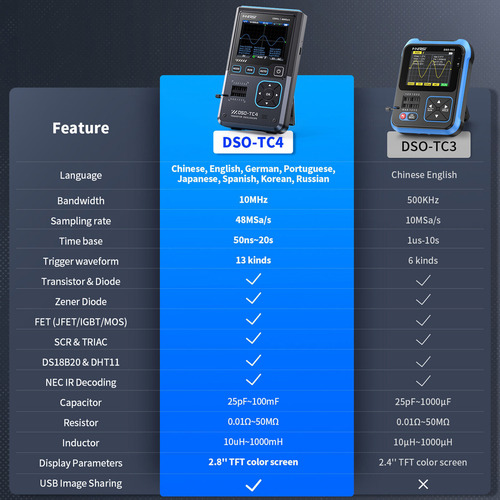

Especificación:
- Modelo: DSO-TC4
- Pantalla: pantalla a color TFT de 2,8 pulgadas
- Luz de fondo: brillo de retroiluminación ajustable
- Fuente de alimentación: tipo C (5 V/1 A)
- Batería: 3,7 V/1500 mAh
- Tamaño del producto: aproximadamente 90 x 142 x 27,5 mm
- Peso neto: aproximadamente 186 g
Parámetro del osciloscopio:
- Frecuencia de muestreo en tiempo real: 48 MSa/s
- Ancho de banda analógico
: 10 MHz - Impedancia de entrada
: 1 Mohms

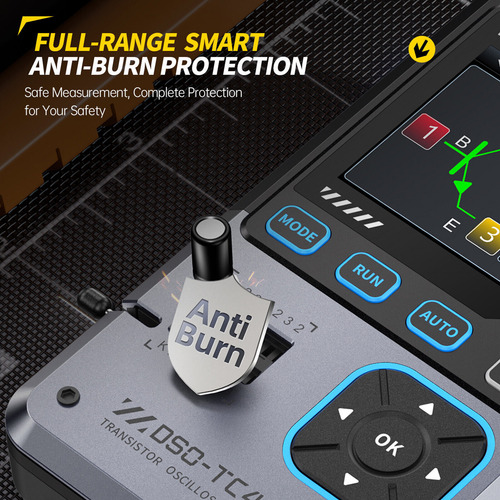

- Método de acoplamiento: AC/DC - Rango de voltaje de prueba: 80 Vpp (+40 V) para sonda 1:1; 800 Vpp (+400 V) para
sonda 10:1
- Sensibilidad vertical: 10 mV/div ~ 10 V/div (nivel X1)
- Desplazamiento vertical: ajustable, con indicación
- Rango base de tiempo horizontal: 50 ns ~ 20 s
- Modo de activación: borde ascendente, borde descendente
- Nivel de activación: ajustable, con indicación
- Congelación de la forma de onda: soporte (función HOLD)
- Medición automática: valor máximo, valor mínimo, valor medio, valor válido,
valor máximo, frecuencia, período, ciclo de trabajo
Parámetros del transistor:
- Diodo: caída de tensión directa < 5 V
- Diodo Zener: 0 - 32 V
- Transistor de efecto de campo: JFET, IGBT, MIOSTET
- SCR: voltaje de arranque < 5 V, voltaje de nivel de puerta
- Tiristor bidireccional: corriente de activación < 6 mA
- Capacitancia: 25 pF ~ 1000 uF
- Resistencia: 0.01ohm ~ 50 Mohms
- Inductancia: 10uH ~ 1000uH

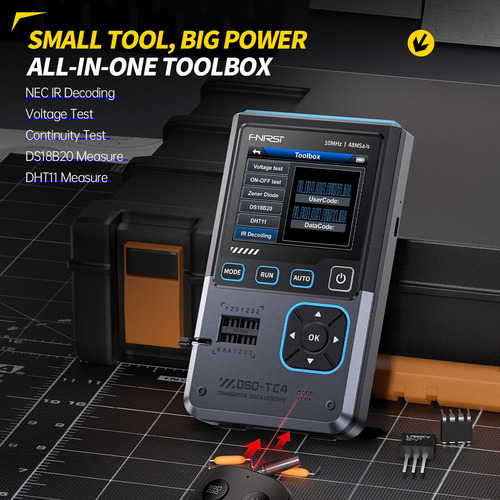

- DS18B20: sensor de temperatura; pines: GND, DQ, VDD
- DHT11: sensor de temperatura y humedad; pines: VDD, DATA, GND

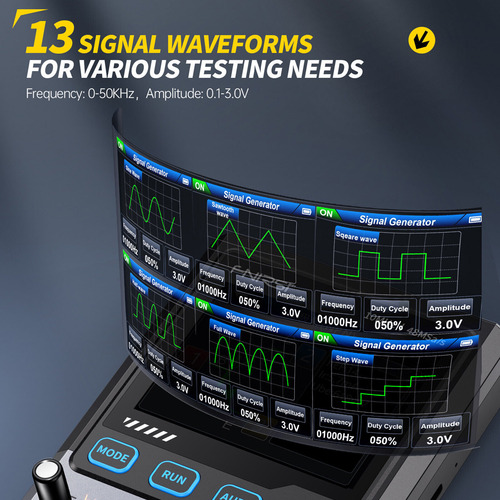

Parámetro del generador de señal:
- Forma de onda de salida: admite 13 tipos de salida de forma de
onda - Frecuencia de forma de onda: 0 - 50 kHz
- Ciclo de trabajo de onda cuadrada: 0
- 100% - Amplitud de forma de onda: 0 V - 3,0 V

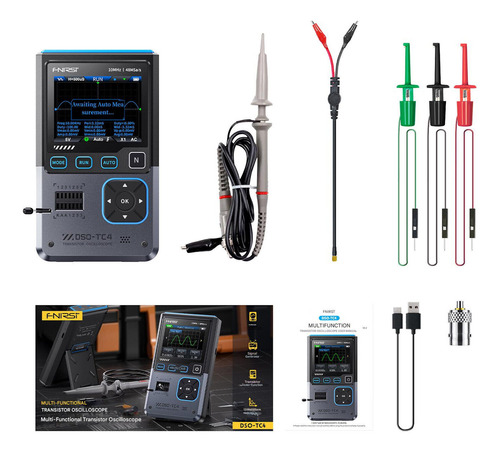

El paquete incluye:
- 1 osciloscopio

Garantía del vendedor: 12 meses
