Np Reflectómetro Óptico En El Dominio Del Tiempo Longitud De

Descripción

NP REFLECTÓMETRO ÓPTICO EN EL DOMINIO DEL TIEMPO Longitud de onda 1310/1550nm, 1610/

Información General.

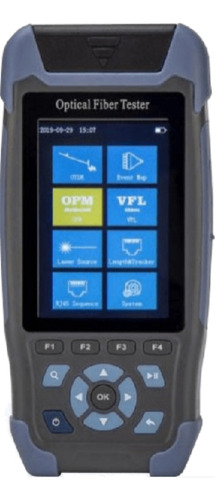

Es un reflectómetro óptico en el dominio del tiempo (OTDR) utilizado para la
caracterización y el diagnóstico de redes de fibra óptica. Sirve para medir la
integridad de la fibra, detectar fallos y calcular la distancia a los eventos
como empalmes, conectores o roturas. Beneficios: proporciona mediciones precisas
con longitudes de onda de 1310/1550nm y 1610/1625nm, cubriendo un amplio rango
dinámico de 24dB/22dB. Es ideal para el mantenimiento y la instalación de redes
ópticas, garantizando un rendimiento óptimo y la detección temprana de
problemas. Principales características
* Compatibilidad versátil: Puede operar en múltiples longitudes de onda, lo que lo hace adecuado para una variedad de aplicaciones en redes de fibra óptica, tanto en entornos nuevos como existentes. * Rango extendido: Es capaz de medir y evaluar largas distancias de cable de fibra óptica, lo que es crucial para redes de telecomunicaciones y datos. * Alta precisión: Ofrece resultados detallados y precisos, con la capacidad de detectar incluso las más pequeñas pérdidas de señal o imperfecciones en la fibra. * Portabilidad: Diseñado para ser portátil, lo que facilita su uso en campo y en diversas condiciones ambientales. * Fácil de usar: Equipado con una interfaz amigable, generalmente con pantalla táctil, que permite un manejo intuitivo y rápido acceso a las funciones principales. * Conectividad y almacenamiento: Dispone de opciones para guardar los resultados de las pruebas y transferirlos a otros dispositivos para un análisis posterior o para la elaboración de reportes. Especificaciones técnicas.
* Longitud de onda 1310/1550 nm (modo dual) 1610/1625 nm (opcional, para pruebas en vivo) * Rango dinámico 24 dB (1310 nm) 22 dB (1550 nm) * Rango de longitud de onda: 800 nm a 1700 nm * Resolución espacial: 0.05 m a 16 m * Tiempo de respuesta: Configurable (segundos a minutos dependiendo del rango y la precisión deseada) * Zona muerta Zona muerta de evento: <1 m Zona muerta de atenuación: <4 m * Interfaz Pantalla táctil a color Puertos USB para transferencia de datos Almacenamiento interno y compatibilidad con tarjetas SD * Alimentación Batería recargable de iones de litio Duración de batería: hasta 8 horas de uso continuo Incluye
* Dispositivo OTDR * Fuente de alimentación y cargador * Cables de conexión * Adaptadores de puerto óptico * Manual de usuario * Software de análisis * Certificado de calibración * Tarjeta de garantía Medición de la distancia de la fibra
No solo detecta fallos, sino que también mide la distancia total de la fibra
óptica y la distancia hasta cada evento de interés, como empalmes, conectores, o
fallos. Esta información es crucial durante la instalación y mantenimiento de la
red, ya que permite a los ingenieros asegurarse de que las fibras tienen la
longitud correcta y que no existen pérdidas inesperadas a lo largo de su
recorrido. Por ejemplo, si se detecta una atenuación significativa en un punto particular
de la fibra, los técnicos pueden verificar si esta atenuación coincide con un
empalme o conector y evaluar si se trata de un fallo o una condición esperada.
Esto es fundamental en redes de larga distancia, donde cualquier desajuste en la
longitud o calidad de la fibra podría afectar el rendimiento global de la red. Precisión en la localización de problemas
Una de las mayores ventajas del es su capacidad para localizar problemas con una
precisión extrema. Esta precisión se traduce en una reducción significativa del
tiempo y los costos asociados con la reparación de la red. En lugar de tener que
inspeccionar manualmente grandes tramos de fibra, los técnicos pueden dirigirse
directamente al punto del problema, lo que reduce tanto el tiempo de inactividad
como los recursos necesarios para la reparación. Por ejemplo, si un fallo en la fibra interrumpe la conectividad en una red de
telecomunicaciones, puede identificar rápidamente el lugar exacto del fallo,
permitiendo que los técnicos lo reparen en un tiempo mínimo. Esto es
especialmente crítico en situaciones donde la conectividad es vital, como en
redes empresariales o gubernamentales, donde cualquier interrupción puede tener
consecuencias graves. Herramienta esencial para instalación y certificación
Durante la instalación de nuevas redes de fibra óptica, es una herramienta
esencial para certificar que la instalación cumple con las especificaciones
técnicas. Al realizar pruebas con el OTDR, los técnicos pueden verificar que la
fibra ha sido instalada correctamente, que no hay defectos, y que la red está
lista para operar. Por ejemplo, después de la instalación de una nueva red de fibra en un edificio,
puede utilizarse para verificar que todos los empalmes y conexiones están
funcionando correctamente y que no hay pérdidas significativas a lo largo de la
fibra. Esto proporciona una garantía de calidad antes de que la red se ponga en
servicio, lo que es crucial para evitar problemas en el futuro. Ofrece una gama de beneficios que lo convierten en una herramienta indispensable
para la instalación, mantenimiento, y optimización de redes de fibra óptica. Su
capacidad para detectar fallos con precisión, medir distancias, analizar la
calidad de la red, y facilitar el mantenimiento preventivo asegura que las redes
de fibra óptica operen de manera eficiente y sin interrupciones.
