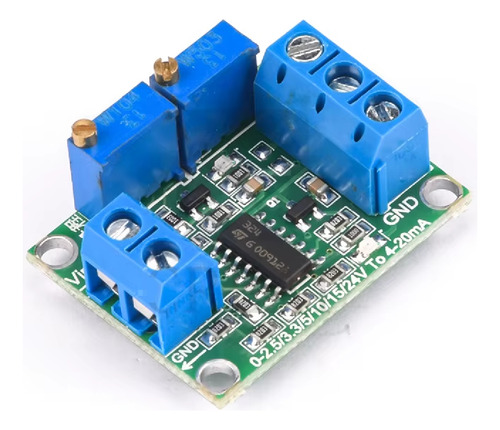

Módulo Convertidor Voltaje A Corriente 0-5v 4-20ma

Descripción

====== CIRCUITNEST Componentes profesionales con precisión ======
Somos proveedores profesionales de componentes electrónicos.
¡Bienvenidos a consultar y comprar! Compras múltiples al mejor precio.
Puedes agregar varias unidades y obtener envío gratis en compras desde $299 MXN, o incluir otros artículos en tu carrito.
Para pedidos grandes, contáctanos en privado para servicio personalizado.

Este producto es distribuido exclusivamente por la tienda oficial CIRCUITNEST. Evite imitaciones.

Empaque seguro Envío rápido

CIRCUITNEST se especializa en componentes electrónicos de alta calidad, ideales para proyectos de ingeniería, automatización y desarrollo DIY.

Por favor, asegúrese de que la compra sea realizada en la tienda CIRCUITNEST.
Las compras fuera de esta tienda podrían no garantizar la calidad ni el servicio postventa.
----------------------------------------------------------
Características del producto:
- Voltaje de operación: 12-24V
- Voltaje de entrada compatible: 0-2.5V / 3.3V / 5V / 10V / 15V / 24V
- Corriente de salida: 4-20mA

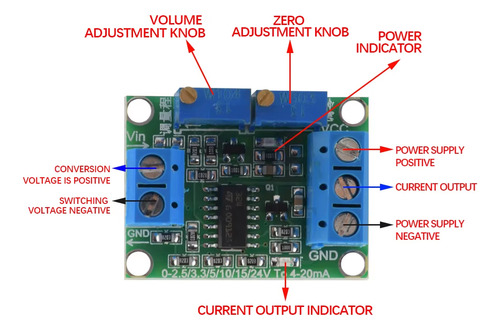

Instrucciones de uso:
Este producto está diseñado for convertir un rango de voltaje de entrada en una salida de corriente lineal en el rango de 4-20mA. A continuación, se detalla un ejemplo práctico for convertir una entrada de 0-10V utilizando una fuente de alimentación de 24V:

1. **Conexión de la fuente de alimentación:**
- Conecte el voltaje de alimentación de 24V a las terminales del lado derecho. El terminal superior de los tres en el lado derecho se utiliza for el polo positivo de 24V, y el terminal inferior for el polo negativo.

2. **Ajuste de cero:**
- Cortocircuite las dos terminales de la izquierda (entrada de voltaje IN) con un cable.
- Ajuste el potenciómetro azul de cero (trimpot) hasta que la salida sea de 4mA en la terminal central del lado derecho.

3. **Ajuste del rango:**
- Conecte la señal de entrada al terminal izquierdo (IN), respetando la polaridad (+ y -).
- Ajuste el voltaje de entrada al nivel máximo deseado (por ejemplo, 10V en este caso).
- Ajuste el potenciómetro azul de rango (trimpot) hasta que la salida sea de 20mA.

4. **Funcionamiento:**
- Una vez configurado, el dispositivo convertirá de manera lineal el voltaje de entrada entre 0 y 10V en una corriente de salida entre 4 y 20mA.

Nota: Asegúrese de seguir las instrucciones cuidadosamente for garantizar un funcionamiento óptimo. Si tiene dudas sobre la configuración o los parámetros, consulte con el vendedor for obtener asistencia adicional.
----------------------------------------------------------
