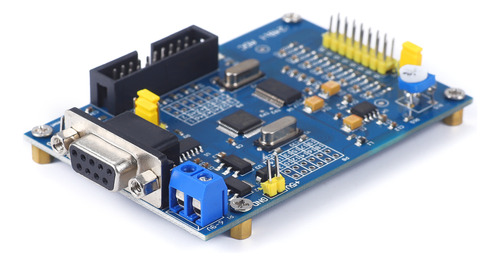

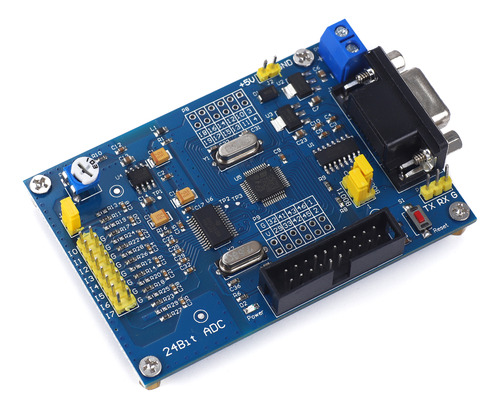

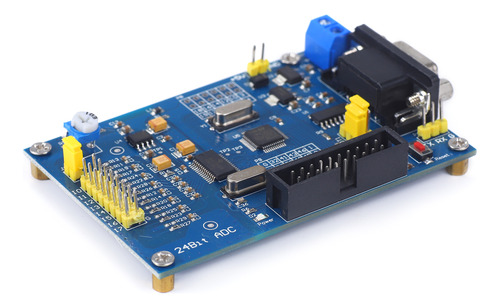

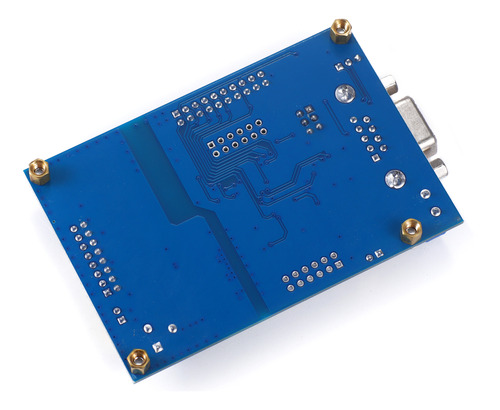

Placa De Aprendizaje De Control Industrial Ads1256+stm32f103

Descripción

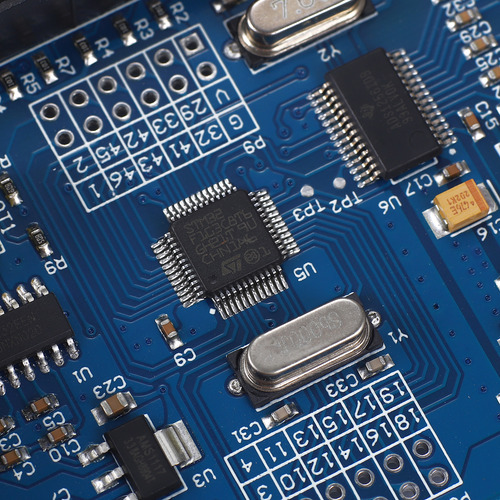

Modelo de chip: 2F103C8T6 (microcontrolador), ADS1256 (chip de conversión AD de precisión de 24 bits) Voltaje de la fuente de alimentación: componentes de fuente de



alimentación regulados integrados de 5 V y 3,3 V, puede utilizar una fuente de alimentación de corriente continua externa de 9 V, con protección de polaridad inversa Frecuencia de cristal: 8 MHz, multiplicación de frecuencia interna de 9 veces, frecuencia de operación de 72 MHz.






Características del hardware de la placa de conversión A/D de 8 canales (24 bits):


todos los puertos de E/S del microcontrolador 32F103C8T6 se han incorporado a esta placa, lo que permite a los usuarios desarrollar funciones personalizadas según sea necesario.


Los programas se pueden descargar a través del puerto serie; los métodos específicos se detallan en el manual. Como los programas se pueden descargar a través del puerto serie, la placa no incluye una interfaz de descarga/depuración JLINK.


El voltaje de referencia del chip AD es de 2,5 V, generado por un regulador de voltaje de precisión.


La placa incluye un potenciómetro para probar las entradas AD. La tensión generada por el divisor de tensión del potenciómetro se conecta a la AN0 mediante el puente S3, lo que la hace adecuada para depurar la placa sin necesidad de un sensor. Si no es necesaria esta prueba, se puede quitar el puente S3 y se pueden introducir directamente los voltajes de prueba del AN0 al AN7. (La entrada de voltaje a la entrada AD no debe superar los 5 V).
