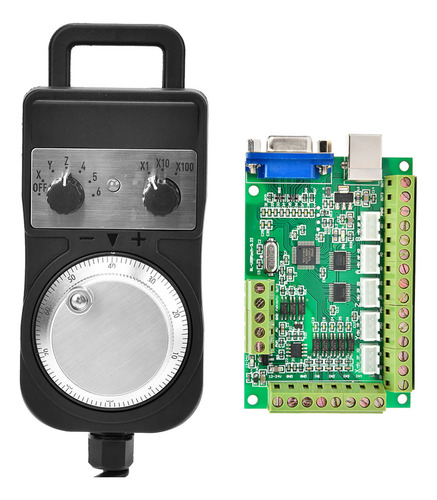

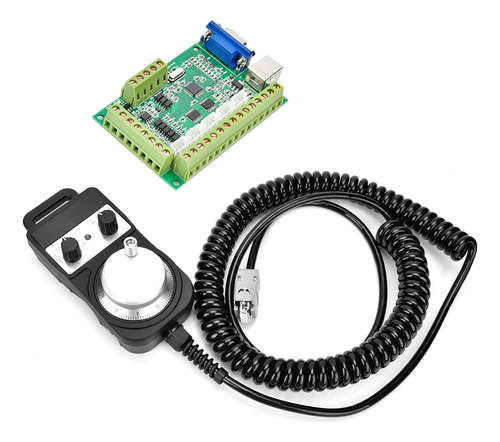

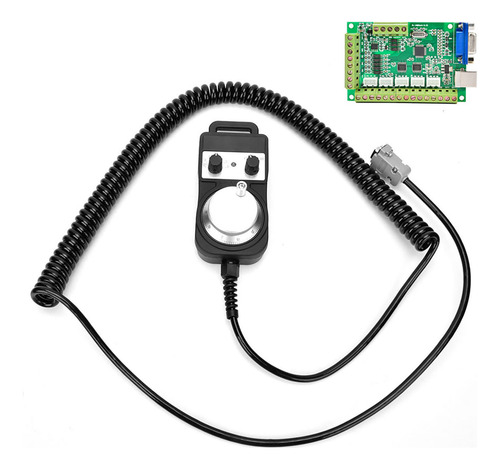

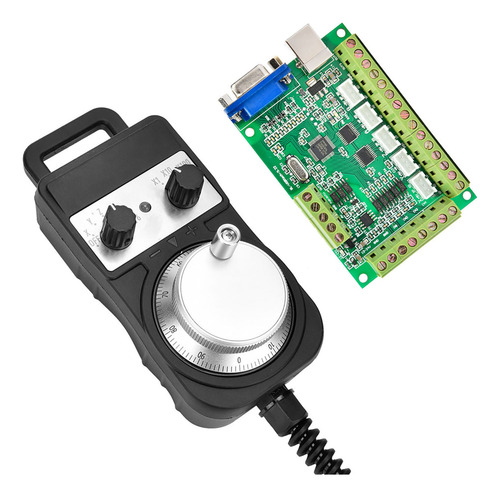

Placa De Interfaz Usb De 5 Ejes Cnc Motion Controller, Verde

Descripción

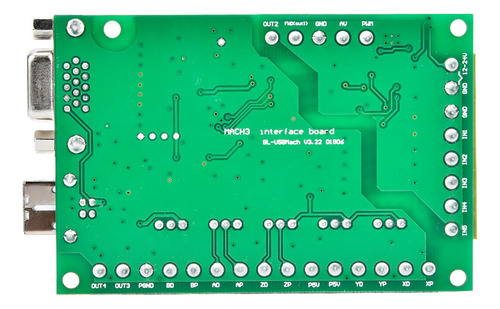

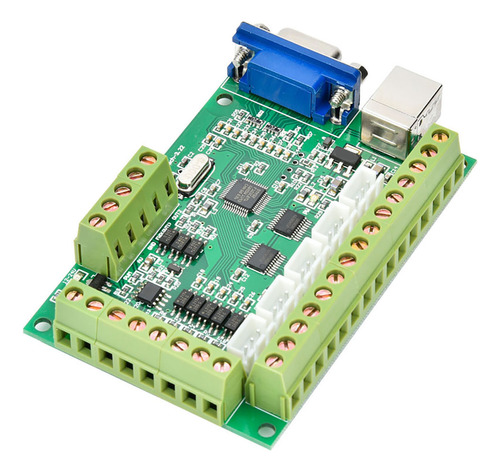

Placa de interfaz USB MACH3 verde de 5 ejes Tarjeta de control de movimiento CNC

Función de volante sin parada:
admite varias versiones del software MACH3 y es compatible con la última versión. Todas las señales de entrada están aisladas por un diafragma óptico, que se puede conectar a la parada de emergencia, la configuración de la herramienta, la posición límite, el retorno 0, etc. para garantizar la seguridad de la computadora. La entrada se puede conectar a un interruptor mecánico o a un interruptor de proximidad (normalmente). La salida de voltaje analógico de 0-10 V aislada por un optoacoplador puede controlar la entrada del inversor desde un voltaje analógico de 0 a 10 V para controlar la velocidad del husillo. Se proporciona una salida PWM (nivel de 5 V), que se puede conectar al regulador del husillo controlado por PWM. Proporcione 4 puertos de salida (nivel de 5 V), que se puede conectar con un módulo de relé fotoacoplador para controlar refrigeración por agua, pulverización, etc.

Especificación:
Características: Soporta
varias versiones del software MACH3 y admite la última versión .
Amplia entrada de voltaje externa, de 12 a 24 V, y función antirreversa.
Todas las señales de entrada están aisladas mediante un aislamiento de optoacoplador, que se puede conectar a una parada de emergencia, a la configuración de la herramienta, a la posición límite, al retorno, etc. para garantizar la seguridad de la computadora. La entrada se puede conectar a un interruptor mecánico o a un interruptor de proximidad (que normalmente se abre con NPN). La
salida de voltaje analógico de 0 a 10 V aislada por un optoacoplador puede controlar la entrada del inversor desde un voltaje analógico de 0 a 10 V para controlar la velocidad del husillo.
Se proporciona una salida PWM (nivel de 5 V), que se puede conectar al regulador del husillo controlado por PWM.
Proporcione 4 puertos de salida (nivel de 5 V), que se puede conectar con un fotocontrolador módulo de relé acoplador para controlar la refrigeración del agua, el rociado, etc.
Salida máxima de 100 kHz por eje, se puede conectar a un ánodo común o cátodo común, el nivel de entrada es de 5 V, paso a paso con entrada de optoacoplador o controlador de servomotor (pulso + dirección).
Proporcione un enchufe de cable de interfaz de 5 ejes (XH2.54) para

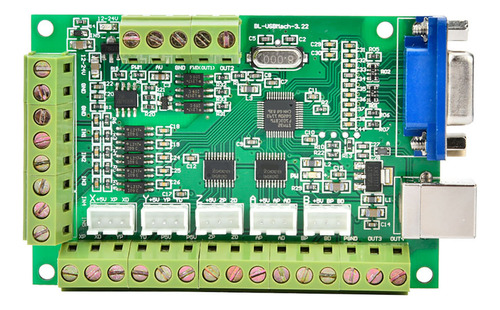

una fácil conexión. Proporcione una interfaz de volante electrónica, la placa imprime todos los nombres de los puertos de un vistazo.
Modo de salida del volante: colector abierto, salida de voltaje, salida complementaria, transmisión de línea larga.
Aplicaciones del volante: máquinas herramienta CNC, maquinaria de impresión y otras correcciones 0 y segmentación de señal.
Especificación:
Voltaje de entrada: 12 24 V

Voltaje de funcionamiento del volante: 5 V
Apto para Windows XP
Apto para Windows 7
Apto para Windows 8
Apto para Windows 10
Apto para sistemas y portátiles de 64 bits, tableta

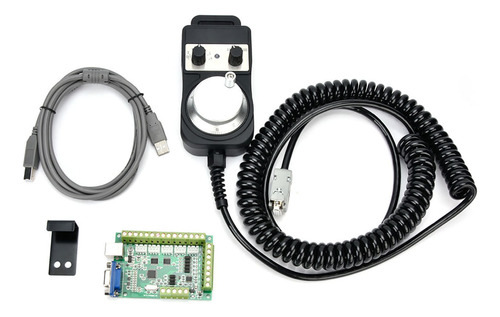

Lista de paquetes:

1 x placa,
1 x cable USB, 1 x volante sin parada de emergencia,

1 x gancho, 1 x disco óptico
