Usb Host Shield Compatible Con Arduino Uno Mega Due

Descripción

POR FAVOR SI TIENES ALGUN INCONVENIENTE, SOLO DALE DEVOLVER, ES LO QUE OMPRE NO LO QUIERO, YA QUE SON PARTES ELECTRONICAS QUE DEPENDEN DE VARIOS FACTORES AJENOS A LA TARJETA PARA SU CORRECTO FUNCIONAMIENTO.


TENER EN CUENTA QUE CUANDO SE CONECTE UN DISPOSITIVO USB DEBE TENER UNA LIBRERIA APROPIADA PARA CADA DISPOSITIVO, ESTO DEBIDO A QUE CADA UNO TIENE DATOS DE CONFIGURACION DIFERENTE.

-ASEGURA DE MONTAR EL SHIELD CORRECTAMENTE; ESTE TIPO DE SHIELD SUELE GENERAR FALSOS CONTACTOS POR EL TIPO DE PINES QUE TRAE.

-Hay dispositivos USB que necesitan mas de 1A de corriente, por lo cual se requiere una fuente de alimentación externa de mayor corriente.

- Instalar la librería USB Host Shield 2.0

- Correr este ejemplo para verificar control de calidad y funcionalidad del USB HOST SHIELD (VER IMAGEN EN LA PUBLICACION)

Archivo -> Ejemplos ->USB_Host_Shield_2.0->board_qc

Si por alguna razón no pasa esta prueba, intenta volver acomodar el shield y/o probar en otro arduino.

- Correr estos ejemplos básicos de mouse y teclado para checar comunicación

Archivo -> Ejemplos ->USB_Host_Shield_2.0->HID->USBHIDBootMouse

Archivo -> Ejemplos ->USB_Host_Shield_2.0->HID->USBHIDBootKbd

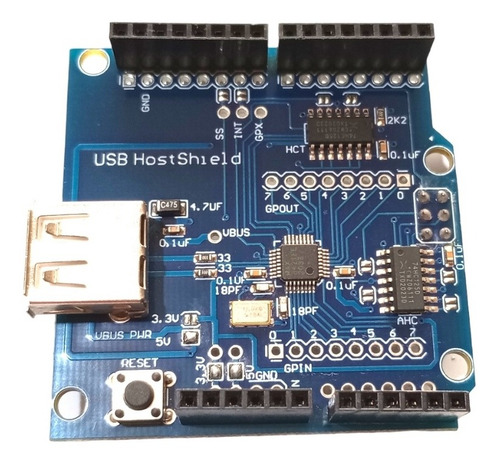

USB 2.0 Host Shield

El shield USB Host permite que el arduino funcione como un Host USB (como la PC) y pueda comandar otros dispositivos esclavos, como son: memorias USB, teclados, ratones, módulos bluetooth, etc. El Shield USB Host se puede utilizar con las tarjetas Arduino UNO, Duemilanove y Mega, aunque recomendamos esta ultima, dados los requerimientos de memoria de las librerías utilizadas para comandar estos dispositivos.
El circuito MAX3421E es el responsable de realizar todas las funciones de Host USB, esta conectado a un socket USB tipo A hembra el cual provee alimentación al dispositivo USB esclavo. La interfaz con el microcontrolador se realiza mediante un bus SPI serial de alta velocidad.


CARACTERISTICAS

Basada en el circuito integrado MAX3421.
Conector USB Tipo A hembra.
Provee alimentación para el dispositivo esclavo.
Interfaz SPI de 3 o 4 hilos.
Es posible trabajar con el ADK de Android con este shield.
Convierte tu Arduino Mega en un dispositivo compatible con el ADK de android.
Dimensiones: 52.00x52.00x20.00 mm.
Peso: 16 g.
