Modulo Relevadores De 8 Canales Arduino Pic Avr

Descripción

GEEK FACTORY - DALE VUELO A TUS PROYECTOS ================================================================================================================================== POR FAVOR ACLARA TUS DUDAS ANTES DE COMPRAR. CONTAMOS CON TIENDA VIRTUAL (PUEDES BUSCAR EN INTERNET) Y TIENDA FÍSICA EN CIUDAD DE MÉXICO. NUESTROS PRECIOS YA INCLUYEN IVA, FACTURAMOS. ¡ESPERAMOS TU COMPRA! ==================================================================================================================================

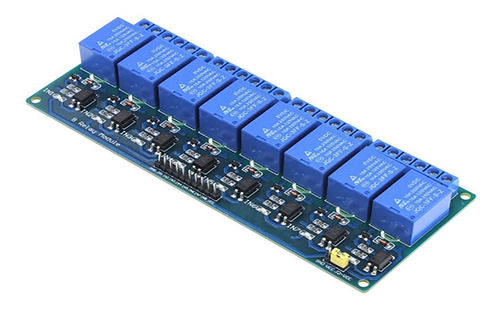

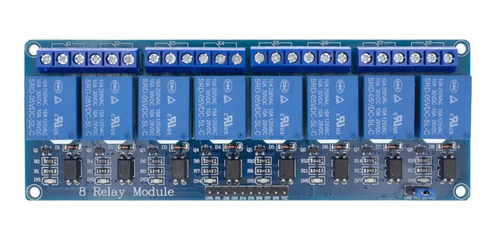

Módulo de 8 relevadores con optoacoplador para conmutación de cargas de potencia. Los contactos de los relevadores están diseñados para conmutar cargas de hasta 10 A y 250VAC (30VDC) pero siempre es bueno dejar un margen de seguridad debajo de ese límite.

Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido eléctrico percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador, por lo tanto estos módulos son compatibles con microcontroladores como Arduino o la computadora Raspberry Pi.

Los relevadores son de tipo SRD-05VDC-SL-C y más abajo podemos encontrar la hoja de datos correspondiente para conocer las características del componente base de este módulo.


Características de Módulo de 8 relevadores con optoacoplador

8 canales independientes protegidos con optoacopladores
8 relevadores (relays) de 1 polo 2 tiros
El voltaje de la bobina del relé es de 5 VDC
Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
La señal de activación es de nivel bajo
Puede controlado directamente por circuito lógicos
Terminales de conexión de tornillo (clemas)
Terminales de entrada de señal lógica con headers macho de 0.1"
