Probador De Tarjetas Main De Tv

Descripción

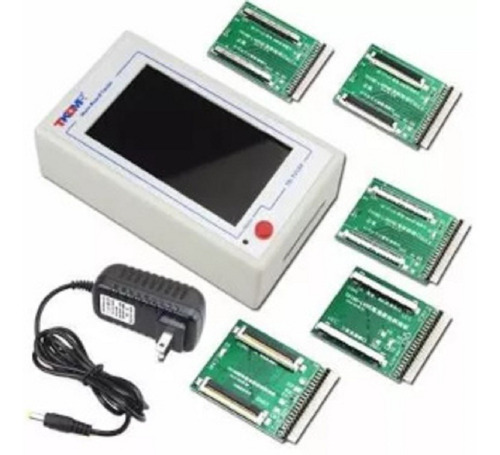

TKDMR TV-160 Generación 6 de Convertidos de LVDS a VGA Con Pantalla LCD / LED.
Herramienta para probar Tarjetas main de TV
Manual del convertidor LVDS-VGA de sexta generación (adjunto con el dispositivo)
Gracias por elegir el convertidor LVDS-VGA de sexta generación (Versión de pantalla)
desarrollado por TD Lea este manual detenidamente antes de usar. Durante LCTV
mantenimiento y producción, se requiere que la placa base esté conectada a una pantalla para probar;
sin embargo, debido a las diversas especificaciones de la placa base, se requieren varias pantallas para
mantenimiento o producción. Teniendo esto en cuenta, este convertidor es capaz de
mostrar LVDS directamente desde la placa base o convertirlo en VGA para su salida. Además, es capaz de
estar conectado a una pantalla para mantenimiento y puesta en marcha.

I. Características de este tablero de conversión
1. Equipado con pantalla de 4.3 ", es capaz de mostrar la imagen LVDS directamente desde el
placa base, compatible con VGA externo.

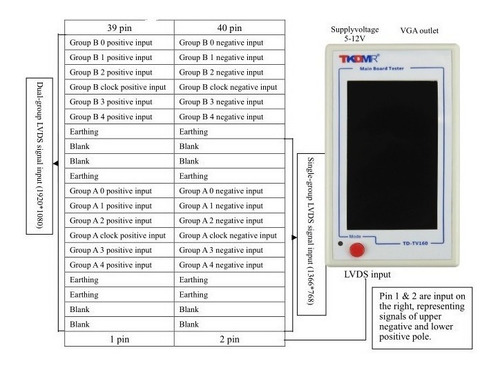

2. Admite la señal LVDS con varias relaciones de resolución (60Hz, 120Hz y 240Hz) de una o
doble cable blindado
3. Emite señal VGA uniforme (1280 * 720 / 60HZ) que se puede conectar a varios
pantalla, compatible con CRT, cristal líquido y pantalla de TV (compatibilidad favorable).
4. La interfaz de entrada presenta un diseño antiestático con una mejor capacidad antiestática.
5. Conversión conveniente entre varios formatos LVDS.
6. Diseño de entrada de gran potencia, con adaptador de 5V-12V

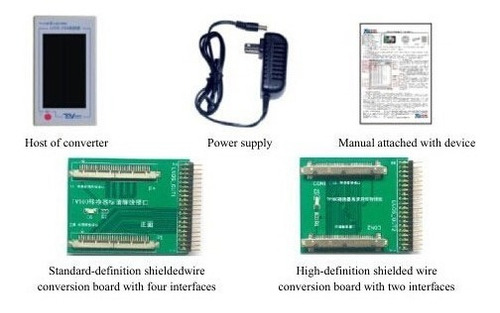

II. Lista de componentes y accesorios estándar
Tenga en cuenta que los accesorios estándar solo incluyen dos placas de conversión para cables blindados normales, uno
para dos interfaces con alta definición y otra para cuatro interfaces con definición estándar. Estas dos placas de conversión son compatibles con la mayoría de los cables blindados en el mercado.
Estos tres paneles de conversión de cables blindados no son accesorios estándar, pero pueden ser
comprados.
